商品の詳細:
お支払配送条件:
|
| 基礎材料: | TLX-7 | 層の計算: | 2層 |
|---|---|---|---|
| PCBの厚さ: | 1.6mm | PCBのサイズ: | 92 x 92mm=1PCS について |
| はんだのマスク: | 緑 | シルクスクリーン: | ホワイト |
| 銅の重量: | 1oZ | 表面の終わり: | HASL |
| ハイライト: | PCB 2つの層のHASLの終わり,1つのOzの銅HASLの終わりPCB,1つのOzの銅の二重層PCB |
||
TLX-7 62ミリ 1.575ミリ浸水銀とパワー・スプリッター

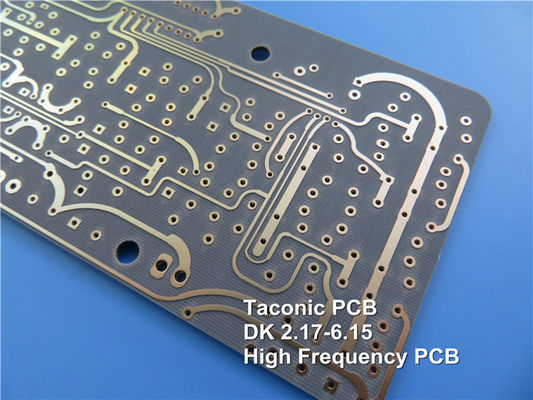

(印刷回路板はカスタム製の製品で,表示された写真とパラメータは参照のためにのみ)
TLXは,幅広いRFアプリケーションで信頼性を有します.この材料は,2.45 - 2.65 DK範囲と利用可能な厚さおよび銅コーティングにより汎用的です.低層数マイクロ波設計に適しています.
TLXはPTFEベースのファイバーグラスラミネートで,レーダーシステム,モバイル通信,マイクロ波試験機器,マイクロ波伝送装置,RFコンポーネントで使用するのに最適です.
DK TLX-7
| タイプ | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 |
|
TLXはRFマイクロ波基板の世界で,基板が厳しい環境を経験するあらゆる場所で,ガラスの繊維が機械的な強化を提供する作業馬です.宇宙打ち上げ中に高レベルの振動に遭遇するホイジングにボルト付きのPCBのスリップ抵抗性エンジン・モジュールの高温曝露,宇宙での放射線抵抗海上での極端な環境にさらされる戦艦のためのアンテナと飛行中に幅広い温度範囲を見ることができる高度計のための基板.
TLX家族にはTLX-0 (dk2.45),TLX-9 (dk2.50),TLX-8 (dk2.55),TLX-7 (dk2.60) とTLX-6 (dk2.65) が含まれています.TLX-0の介電体厚さは0.127mmから6.35mm (5mil-250mil),TLX-9は0から.05mmから6.35mm (2mil - 250mil),TLX-8は0.064mmから6.35mm (2.5milから250mil),TLX-7は0.089mmから6.35mm (3.5mil - 250mil),TLX-6は0.089mmから6.35mm (3.5milから250mil) まで.
利点:
1優れた機械的および熱性
2低値と安定したDK
3次元的に安定した
4低水分吸収
5UL 94 V-O ランキング
6厳格に制御された DK
7低DF
8. 低層数マイクロ波設計のために
アンテナ,コップラー,スプリッター,コンバイナー,アンプ,ミキサー,フィルター,受動部品
PCB 仕様
| PCB の サイズ | 92 x 92mm=1PCS について |
| 板のタイプ | 双面PCB |
| 層数 | 2層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 35um ((1オンス) +プレートTOP層 |
| TLX-7 1.575mm | |
| 銅 ------- 35um ((1oz) +プレート BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 10m / 10m |
| 最小/最大穴: | 0.3mm |
| 異なる穴の数: | 1 |
| 穴数: | 1 |
| 磨いたスロット数: | 0 |
| 内部切断数: | 0 |
| 阻力制御: | ありません |
| 金色の指の番号: | 0 |
| 板材 | |
| エポキシガラス: | TLX-7 1.575mm |
| 末尾のホイール外側: | 1.5オンス |
| ファイナルホイール内側: | N/A |
| PCBの最終高さ: | 1.6 mm ±10% |
| 塗装とコーティング | |
| 表面塗装 | 浸水銀 |
| 溶接マスク 適用: | トップ |
| 溶接マスクの色: | 緑色 |
| 溶接マスクタイプ: | N/A |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | トップ |
| 部品レジェンドの色 | ホワイト |
| 製造者名またはロゴ: | ボードにマークされ,指揮者と脚の自由エリア |
| VIA | 穴を塗った (PTH),0.3mm |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
