| 基材: | 軽量の編まれたガラス繊維 | 層の計算: | 1つの層、2つの層、4つの層。 |
|---|---|---|---|
| PCBの厚さ: | 0.2mm、0.3mm、0.6mm、0.8mm、1.6mm | PCBのサイズ: | ≤400mm X 500mm |
| 銅の重量: | 0.5オンス、1オンス、2オンス | 表面の終わり: | 裸の銅、HASL、ENIG、液浸の錫等。 |
| ハイライト: | Taconic高周波PCB,軽量の編まれたガラス繊維Taconic PCB,TLY-3FFのコーティング高周波PCB |
||

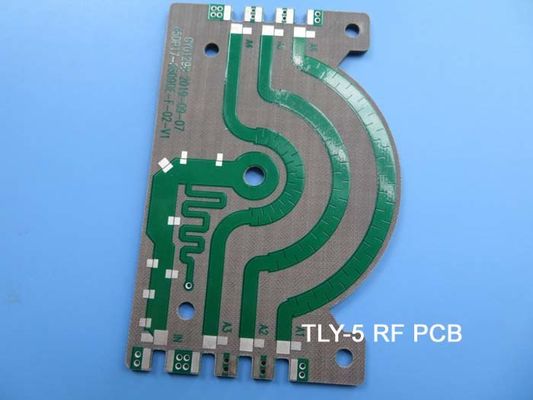

HASLのTLY-5、TLY-5-L、TLY-3、TLY-3FFのコーティング、液浸の金、OSPおよび錫が付いているTaconic TLY高周波PCB
（PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
みなさん、こんにちは、
今日、私達はTLY材料で造られる高周波PCB述べている。
Taconic CompanyからあるTLYの積層物は非常に軽量の編まれたガラス繊維によって製造される。それらは切り刻まれた繊維強化PTFEの合成物よりもっと大きさに関して安定している。それらがもっと機械的に安定しているので、それは大量の製造業のために適している。
低い誘電正接はミリメートル波の頻度の77のGHz、また他のアンテナで設計されている自動車レーダーの塗布のための巧妙な配置を可能にする。
私達は次の利点から寄与する:
1. 大きさに関して安定した:
大量の製作は可能になる。
2. 最も低いDF
低い比誘電率の範囲では、誘電正接は10のGHzにおよそ0.0009である。
3. 低湿の吸収
それは厳しい環境ではたらくことができる。
4. 高い銅の皮強さ
それは高い2.32まで、大きさに関して安定したである。
5. 均一および一貫したDK
ほとんどの厚さのために、比誘電率は許容のこの範囲の内で+/-0.02どこでもの指定することができる
典型的な適用は下記のものを含んでいる:
細胞コミュニケーション
電力増幅器、フィルター、カプラー
大気および宇宙空間、航空電子工学
段階的に行なわれる-配列アンテナ
TLY家族に6人のメンバーがある。私達にTLY-5のための在庫がある。他は顧客の条件に従って購入される。
| PCBの機能 | |
| PCB材料: | 軽量の編まれたガラス繊維 |
| TLY家族（比誘電率±0.02） | TLY-5A （DK=2.17） |
| TLY-5A-L （DK=2.17） | |
| TLY-5 （DK=2.20） | |
| TLY-5-L （DK=2.20） | |
| TLY-3 （DK=2.33） | |
| TLY-3FF （DK=2.33） | |
| 層の計算: | 1つの層、2つの層、4つの層。 |
| 銅の重量: | 0.5oz、1oz、2oz |
| PCBの厚さ: | 0.2mm、0.3mm、0.6mm、 |
| 0.8mm、1.6mm | |
| PCBのサイズ: | ≤400mm X 500mm |
| 表面の終わり: | 裸の銅、HASL、ENIG、液浸の錫等。 |
Bichengはプロトタイプ、小さいバッチおよび大量生産サービスを与えることを専門にする。
質問があったら、私達に連絡すること自由に感じなさい。
あなたの読書をありがとう。
付録:TLYの典型的な価値
| TLYの典型的な価値 | |||||
| 特性 | テスト方法 | 単位 | 価値 | 単位 | 価値 |
| 10のGHzのDK | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
| 10のGHzのDf | IPC-650 2.5.5.5 | 0.0009 | 0.0009 | ||
| 湿気の吸収 | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 絶縁破壊 | IPC-650 2.5.6 | kV | >45 | kV | >45 |
| 絶縁耐力 | ASTM D 149 | V/mil | 2,693 | V/mil | 106,023 |
| 容積抵抗 | IPC-650 2.5.17.1 （高い臨時雇用者の後で。） | Mohms/cm | 1010 | Mohms/cm | 1010 |
| 容積抵抗 | IPC-650 2.5.17.1 （湿気の後で） | Mohms/cm | 1010 | Mohms/cm | 109 |
| 表面の抵抗 | IPC-650 2.5.17.1 （高い臨時雇用者の後で。） | Mohms | 108 | Mohms | 108 |
| 表面の抵抗 | IPC-650 2.5.17.1 （湿気の後で） | Mohms | 108 | Mohms | 108 |
| 屈曲の強さ（MD） | IPC-650 2.4.4 | psi | 14,057 | N/mm2 | 96.91 |
| 屈曲の強さ（CD） | IPC-650 2.4.4 | psi | 12,955 | N/mm2 | 89.32 |
| 皮Stength （½ oz.edの銅） | IPC-650 2.4.8 | Ibs。/inch | 11 | N/mm | 1.96 |
| 皮Stength （1 oz.CL1銅） | IPC-650 2.4.8 | Ibs。/inch | 16 | N/mm | 2.86 |
| 皮Stength （1つのozの。.CV1銅） | IPC-650 2.4.8 | Ibs。/inch | 17 | N/mm | 3.04 |
| 皮Stength | IPC-650 2.4.8 （高い臨時雇用者の後で。） | Ibs。/inch | 13 | N/mm | 2.32 |
| ヤングの係数（MD） | ASTM D 3039/IPC-650 2.4.19 | psi | 1.4 x 106 | N/mm2 | 9.65 x 103 |
| ポアソンの比率（MD） | ASTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
| 熱伝導性 | ASTM F 433 | W/M*K | 0.22 | W/M*K | 0.22 |
| 寸法安定性（MD、10mil） | IPC-650 2.4.39 （avg.afterのbake&thermal圧力） | ミル/インチ | -0.038 | -0.038 | |
| 寸法安定性（CD、10mil） | IPC-650 2.4.39 （avg.afterのbake&thermal圧力） | ミル/インチ | -0.031 | -0.031 | |
| 密度（比重） | ASTM D 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
| CTE （Ｘ軸） （25-260℃） | ASTM D 3386 （TMA） | ppm/℃ | 26 | ppm/℃ | 26 |
| CTE （Ｙ軸） （25-260℃） | ASTM D 3386 （TMA） | ppm/℃ | 15 | ppm/℃ | 15 |
| CTE （Z軸） （25-260℃） | ASTM D 3386 （TMA） | ppm/℃ | 217 | ppm/℃ | 217 |
| NASAのガス放出（TML %の） | 0.01 | 0.01 | |||
| NASAのガス放出（CVCM %の） | 0.01 | 0.01 | |||
| NASAのガス放出（WVR %の） | 0.00 | 0.00 | |||
| UL-94燃焼性の評価 | UL-94 | V-0 | V-0 | ||
