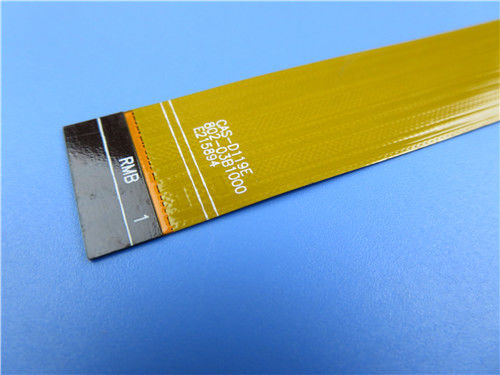

層0.25mm Polyimideの補強剤が付いている適用範囲が広いPCB板は二倍になる

Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener
Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener

大画像 :  層0.25mm Polyimideの補強剤が付いている適用範囲が広いPCB板は二倍になる

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-285.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: Polyimide 層の計算: 2つの層
PCBの厚さ: 0.25mm PCBのサイズ: 130.18 x 20.5mm
Coverlay: 黄色い シルクスクリーン: 白い
銅の重量: 1OZ 表面の終わり: 液浸の金
ハイライト:

二重層適用範囲が広いPCB板

,

0.25mm適用範囲が広いPCB板

,

0.25mmの二重層PCB

二重層の黄色いマスクが付いているPolyimideおよび薄膜スイッチのためのPIの補強剤の適用範囲が広いプリント基板

(適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説

これはタイプの管理されたアクセスの適用のための適用範囲が広いプリント回路である。それは厚い0.25mmに層2つFPCである。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにITEQのそれから製造したある。Polyimideの補強剤は挿入の部分で加えられる。

変数およびデータ用紙

適用範囲が広いPCBのサイズ 130.18 x 20.5mm
層の数 2
板タイプ 適用範囲が広いPCB
板厚さ 0.25mm
板材料 Polyimide 50のµm
板物質的な製造者 ITEQ
板材料のTgの価値 60℃
PTHのCUの厚さ ≥20 µm
内部のIayerのCUのthicknes N/A
表面のCUの厚さ 35 µm
Coverlay色 黄色
Coverlayの数 2
Coverlayの厚さ 35 µm
補強剤材料 Polyimide
補強剤の厚さ 0.2mm
タイプのシルクスクリーン インク IJR-4000 MW300
シルクスクリーンの製造者 TAIYO
シルクスクリーンの色 白い
シルクスクリーンの数 1
Coverlayのテストの皮をむくこと peelable無し
伝説の付着 3M 90℃はMin.の3回後の皮テストしない
表面の終わり 液浸の金
ニッケル/金の厚さ Au:0.03µm (Min.);NI 2-4µm
RoHSは要求した はい
Famability 94-V0
熱衝撃テスト パス、-25℃±125℃、1000の周期。
熱圧力 パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能 100%のパスの電気テスト
技量 IPC-A-600H及びIPC-6013Cのクラス2との承諾

層0.25mm Polyimideの補強剤が付いている適用範囲が広いPCB板は二倍になる 0

層0.25mm Polyimideの補強剤が付いている適用範囲が広いPCB板は二倍になる 1

特徴および利点

優秀な柔軟性

容積の減少

重量の軽減

アセンブリの一貫性

高められた信頼性

はんだ付けされる端は全である場合もある

安価

処理の継続

少しの順序は受け入れられる

技術設計は問題が試作期間に起こることを防ぐ。

適用

薄膜スイッチ、携帯電話モジュールの屈曲板携帯電話モジュールの屈曲板

FPCの短い導入

適用範囲が広いプリント基板(FPC)は「柔らかい板」と言われる。企業では、FPCは堅いプリント基板は持っていないこと多くの利点がある適用範囲が広い絶縁の基質から成っているプリント基板(主にpolyimideかポリエステル・フィルム)である。例えば、それは折られて自由に、傷つけられて曲げる、ことができる。電子プロダクトの容積は高密度、小型化および高い信頼性の方に電子プロダクトの開発のために適しているFPCの使用によって非常に減らすことができる。従って、FPCは宇宙航空で広く利用されている、軍隊、移動体通信、ラップトップ、コンピュータ周辺機器、PDA、デジタル カメラおよびずっと他の分野またはプロダクト。

FPCにまたよい熱放散、solderability、容易な土台および安価の利点がある。

適用範囲が広いプリント基板は1つの層、2つの層および多層板を備えている。基材はpolyimideの覆われた積層物である。この種類の材料に高熱の抵抗およびよい寸法安定性がある。それは機械保護およびよい電気絶縁材が両方あるコーティングのフィルムと押すことによって最終製品である。両面および多層印刷配線基板の表面および内部のコンダクターは内部および外の層の電気関係を実現するために金属で処理される。

適用範囲が広いサーキット ボードの機能は4種類に分けることができる即ち、コンピュータ、コンピュータ周辺機器の補助システム、消費者世帯の電化製品および自動車をカバーするライン、プリント回路、コネクターおよび多機能の総合システムを、等導きなさい。

層0.25mm Polyimideの補強剤が付いている適用範囲が広いPCB板は二倍になる 2層0.25mm Polyimideの補強剤が付いている適用範囲が広いPCB板は二倍になる 3
