単一の終わりのインピーダンス1.6mm多層PCBのサーキット ボード10の層PCB

Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB
Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB

大画像 :  単一の終わりのインピーダンス1.6mm多層PCBのサーキット ボード10の層PCB

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-475.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: FR-4 層の計算: 10の層
PCBの厚さ: 1.6mm ±0.16 PCBのサイズ: 199 x 170mm=4PCS
はんだのマスク: シルクスクリーン: 白い
銅の重量: 1oz 表面の終わり: 液浸の金
ハイライト:

10の層多層PCBのサーキット ボード

,

1.6mm多層PCBのサーキット ボード

,

1.6mm 10の層PCB


差動インピーダンス管理されたPCBの単一終りのインピーダンス サーキット ボード10の層PCB板衛星システム

1.1概説

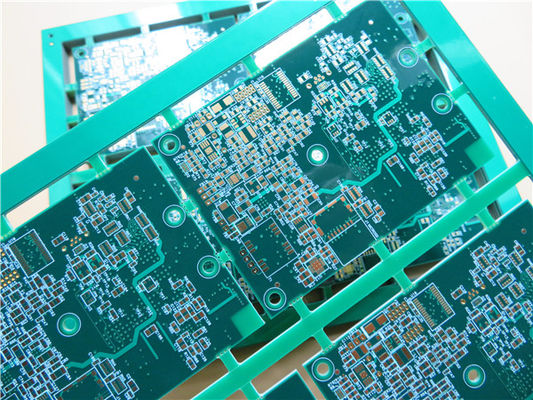

これは10の層の銅が付いている衛星システムの適用のためのTg 170°CのFR-4基質で造られるタイプの多層PCBである。それは緑のはんだのマスク(Taiyo)の白いシルクスクリーン(Taiyo)およびパッドの液浸の金と1.6 mm厚い。これはまたインピーダンス制御した差動インピーダンス制御を用いる50オームの単一終りのインピーダンスそして97オームのPCBをである。基材はパネルごとのPCBsの上の4つを供給するITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。

1.2特徴および利点
260℃の最高の退潮の温度の無鉛アセンブリ
SMTプロセスは改まるために抵抗力がある退潮はんだ付けすることに対して抵抗力がある。
信号ラインは地面に一定した低いインピーダンスを形作る
厳密なWIPの点検および監視、また作業指示
UL、ISO14001、TS16949は証明した
容易な、1対1の売り上げ後のサービス
時間通りに配達:>98%

単一の終わりのインピーダンス1.6mm多層PCBのサーキット ボード10の層PCB 0

1.3適用
装置を追跡するGPS
GSM信号のブスター
自動車ダッシュボード

1.4変数およびデータ用紙
PCBのサイズ 199 x 170mm=4PCS
板タイプ 多層PCB
層の数 10の層
表面の台紙の部品 肯定
穴の部品を通して 肯定
層の旋回待避 銅-------18um (0.5oz) +plateの最上層
Prepreg 0.1016mm (4mil)
銅-------35um (1oz)平らなGND
FR-4 0.127mm (5ミル)
銅-------18um (0.5 oz)信号SIG1
Prepreg 0.127 mm (5mil)
銅-------18um (0.5 oz)信号SIG2
Prepreg 0.127mm (5ミル)
銅-------35um (1oz)平らなPWR
FR-4 0.330mm (13mil)
銅-------35um (1oz)平らなGND
Prepreg 0.127mm (5ミル)
銅-------18 um (0.5 oz)信号SIG3
Prepreg 0.127mm (5ミル)
銅-------18 um (0.5 oz)信号SIG4
Prepreg 0.127mm (5ミル)
銅-------35um (1oz)平らなGND
Prepreg 0.1016mm (4mil)
銅-------35um (1oz)信号BOT
技術
最低の跡およびスペース: 4mil/4mil
最低/最高の穴: 0.25/4.2mm
異なった穴の数: 15
ドリル孔の数: 850
製粉されたスロットの数: 10
内部排気切替器の数: 0
インピーダンス制御: 肯定。最上層、7.0ミルの跡単一の終わり50オームの。層3信号の層、4.0/4.0ミル跡スペース差動インピーダンス= 91オーム;4.0/6.0ミル跡スペース差動インピーダンス= 97オーム。
金指の数: 0
板材料
ガラス エポキシ: FR-4 TG170℃、えー<5>
最終的なホイルの外面: 1oz
内部最終的なホイル: 1oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり 液浸の金(3µmのニッケル30.1%) 0.1µm
に適用するためにマスクをはんだ付けしなさい: 上および下、12micron最低
はんだのマスク色: 緑、PSR-2000 KX700G、Taiyoは供給した。
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程、スタンプの穴。

構成の伝説の側面 上および下。
構成の伝説の色 白、S-380W、Taiyoは供給した。
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 、最低10ミルによって穴(PTH)を通ってめっきされる。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

単一の終わりのインピーダンス1.6mm多層PCBのサーキット ボード10の層PCB 1

1.5インピーダンスPCBのインピーダンス マッチ
サーキット ボードに信号伝達があれば、滑らかに最低のエネルギー損失の状態の下で発送端から受電端に送信されることを期待し受電端は反射なしで完全に吸収するそれをできる。この種類の伝達を達成するため、回路のインピーダンスは「インピーダンス マッチ」と呼ばれる発送端の内部インピーダンスと等しくなければならない。
従って信号がPCBで送信されるとき、PCB板の特性インピーダンスは天地の部品の電子インピーダンスと一致しなければならない。インピーダンス価値が許容を超過すれば、送信された信号エネルギーは不完全な信号および信号のゆがみに終って、反映されるか、分散するか、減少するか、または遅れる。

インピーダンス マッチは高速PCB回路を設計するとき設計要素の1つである。但し、インピーダンス価値はモードをワイヤーで縛ることと絶対に関連付けられる。例えば、表面層または内部の層の配線、参照力の層または地面の層からの間隔、配線の幅、PCB材料、等が配線の特性インピーダンスに影響を与えるかどうか。すなわち、インピーダンス価値はレイアウトをワイヤーで縛ることの後やっと異なったPCBの製造業者によって作り出される特性インピーダンスはまたわずかに異なるが定めることができる。インピーダンス不連続のワイヤーで縛るレイアウトの状態は回路モデルの限定による一般的なシミューレーション・ソフトウェアで完全に考慮することができないまたは数学アルゴリズムは使用した。この場合、あるtemninatorsだけ、シリーズ抵抗器のような、不連続ワイヤーで縛るインピーダンスの効果を軽減するために図式的な図表で予約である場合もある。完全に問題を解決する方法はまだレイアウトをワイヤーで縛るときインピーダンス不連続の発生を避けることを試みている。
