レーザーはアルミニウムフレームが付いているPCB SMTのステンシル0.15mmステンレス鋼ホイルを切った

Name: レーザーはアルミニウム フレームが付いているPCB SMTのステンシル0.15mmステンレス鋼 ホイルを切った
Brand: Bicheng
SKU: BIC-952.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.8 (195 reviews)

Laser Cut PCB SMT Stencil 0.15mm Stainless Steel Foil with aluminum frame

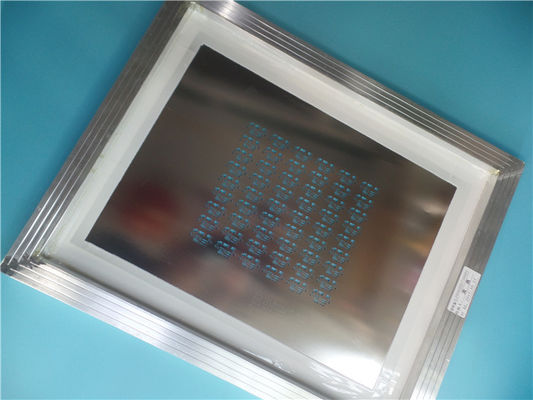

大画像 : レーザーはアルミニウムフレームが付いているPCB SMTのステンシル0.15mmステンレス鋼ホイルを切った

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng
証明:	UL, ISO9001, IATF16949
モデル番号:	BIC-952.V1.0

お支払配送条件:

最小注文数量:	1pcs
価格:	USD9.99-99.99
パッケージの詳細:	真空bags+Cartons
受渡し時間:	8-9仕事日
支払条件:	T/T
供給の能力:	1ヶ月あたりの5000pcs

連絡先

詳細製品概要

基材:

ステンレス鋼のシム

ステンシルサイズ:

520 x 420のmm =1 PCS

ホイルの厚さ:

0.05mm、0.06mm、0.08mm、0.1mm、0.12mm、0.15mm、0.18mm、0.2mm

出現:

刻み、電子に磨く

ハイライト:

ISO9001 PCB SMTのステンシル

レーザーはPCB SMTのステンシルを切った

PCBレーザーはSMTのステンシルを切った

PCBのはんだは組み立てられるSMTレーザーの切口のステンシルをくさびを入れるアルミニウムにステンシルで刷り付ける0.15mmのステンレス鋼のシムを貼る

1.1概説

これはタイプのアルミニウムフレーム520 mm x 420 mm X 20mm次元の0.15mmのステンレス鋼ホイルで造られるレーザーの切口SMTのステンシルである。それはGerber供給されたデータ、中心に置くスクイージ区域を使用してIPC 7525Aごとに製造した。Fiducalの印はSMT機械に適するべき穴を通ってある。それはKKのカートン（ハードカード）によって詰まり、通常2つのステンシルは郵送物のために詰まる。

1.2特徴および利点

データファイルが誤り率を作り出し、減らすのに直接使用されている;

SMTの型板の開位置の正確さは非常に高い:全プロセスエラーは≤ ±4のμ mである;

SMTの型板の開始に錫ののりの印刷そして形成に有利である幾何学的な図がある、;

速いCADCAMの点検および自由なPCBの引用語句;

節約、心配セービングおよびLabor-saving;

少しの順序は受け入れられる;

15年間以上の経験;

1.3適用

PLCC、QFP、0402,0201、BGAのフリップ・チップのようなSMDのパッケージ。

1.4変数およびデータ用紙

次元:	520 x 420のmm =1 PCS
構造	アルミニウムフレームが付いているステンシルホイル
基材	ステンレス鋼のシム
ホイルの厚さ	0.05mm、0.06mm、0.08mm、0.1mm、0.12mm、0.15mm、0.18mm、0.2mm
形成される開き	レーザーの切口
出現	刻み、電子に磨く
基準マーク	穴を通して
サービスエリア:	世界的に
量の開いたパッド:	1350
利点:	a) 高精度次元;b）窓のよい体調;c）穴の壁はより滑らかである。
適用:	CSP、BGA、0.5mm QFP等のパッケージ

1.5開始穴はSMTのステンシルのために設計する

構成のタイプ	ピッチ	はんだ付けする幅	はんだ付けする長さ	開始幅	開始長さ	シムの厚さ
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
フリップ・チップ	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
フリップ・チップ	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
