ULレーザーははんだののりをステンシルで刷り付ける0.1mmのサーキット ボードのステンシルを切った

UL Laser Cut Solder Paste Stencils 0.1mm Circuit Board Stencil
UL Laser Cut Solder Paste Stencils 0.1mm Circuit Board Stencil UL Laser Cut Solder Paste Stencils 0.1mm Circuit Board Stencil UL Laser Cut Solder Paste Stencils 0.1mm Circuit Board Stencil UL Laser Cut Solder Paste Stencils 0.1mm Circuit Board Stencil UL Laser Cut Solder Paste Stencils 0.1mm Circuit Board Stencil UL Laser Cut Solder Paste Stencils 0.1mm Circuit Board Stencil

大画像 :  ULレーザーははんだののりをステンシルで刷り付ける0.1mmのサーキット ボードのステンシルを切った

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-956.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: ステンレス鋼のシム ステンシル サイズ: 370mm x 470mm、420mm x 520mm、550mm x 650mm
ホイルの厚さ: 0.05mm、0.06mm、0.08mm、0.1mm、0.12mm、0.15mm、0.18mm、0.2mm 出現: 刻み、電子に磨く
ハイライト:

0.1mmレーザーははんだののりのステンシルを切った

,

ULレーザーははんだののりのステンシルを切った

,

0.1mmのサーキット ボードのステンシル

SMT PCBアセンブリはんだののりのステンシル|PCBのステンシル レーザーの切口
1.1概説

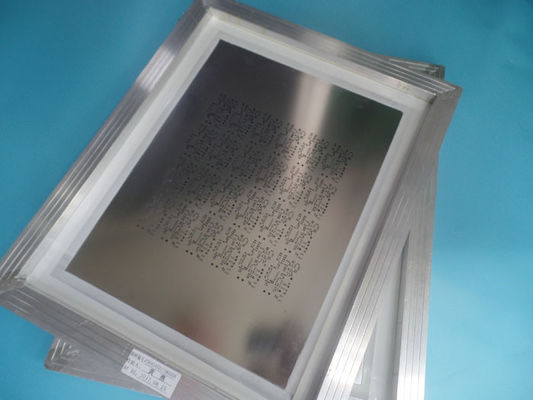

これはタイプのアルミニウム フレーム420 mm x 520 mm X 20mm次元の0.1mmのステンレス鋼 ホイルで造られるはんだののりSMTのステンシル(100%のレーザーの切口)である。それはGerber供給されたデータ、中心に置くスクイージ区域を使用してIPC 7525Aごとに製造した。Fiducalの印はSMT機械に適するべき穴を通ってある。それはKKのカートン(ハード カード)によって詰まり、通常2つのステンシルは郵送物のために詰まる。
1.2特徴および利点
データ ファイルが誤り率を作り出し、減らすのに直接使用されている;
SMTの型板の開位置の正確さは非常に高い:全プロセス エラーは≤ ±4のμ mである;
SMTの型板の開始に錫ののりの印刷そして形成に有利である幾何学的な図がある、;
技術設計は問題が生産に前に起こることを防ぐ;
情熱、訓練、責任および正直者のチーム;
各戸ごとの郵送物サービス;
15年間以上の経験;
容易な、1対1の売り上げ後のサービス;
ULレーザーははんだののりをステンシルで刷り付ける0.1mmのサーキット ボードのステンシルを切った 0ULレーザーははんだののりをステンシルで刷り付ける0.1mmのサーキット ボードのステンシルを切った 1ULレーザーははんだののりをステンシルで刷り付ける0.1mmのサーキット ボードのステンシルを切った 2
1.3適用
PLCC、QFP、0402,0201、BGAのフリップ・チップのようなSMDのパッケージ。
1.4変数およびデータ用紙
次元: 370mm x 470mm、420mm x 520mm、550mm x 650mm
構造 アルミニウム フレームが付いているステンシル ホイル
基材 ステンレス鋼のシム
ホイルの厚さ 0.05mm、0.06mm、0.08mm、0.1mm、0.12mm、0.15mm、0.18mm、0.2mm
形成される開き レーザーの切口
出現 刻み、電子に磨く
基準マーク 穴を通して
サービス エリア: 世界的に
量の開いたパッド: 1421
利点: a) 高精度次元;b)窓のよい体調;c)穴の壁はより滑らかである。
適用: CSP、BGA、0.5mm QFP等のパッケージ
1.5開始穴はSMTのステンシルのために設計する
構成のタイプ ピッチ はんだ付けする幅 はんだ付けする長さ 開始幅 開始長さ シムの厚さ
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
フリップ・チップ 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
フリップ・チップ 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

ULレーザーははんだののりをステンシルで刷り付ける0.1mmのサーキット ボードのステンシルを切った 3ULレーザーははんだののりをステンシルで刷り付ける0.1mmのサーキット ボードのステンシルを切った 4ULレーザーははんだののりをステンシルで刷り付ける0.1mmのサーキット ボードのステンシルを切った 5
