| 基材: | 陶磁器に満ちた積層物は編まれたガラス繊維によって補強した | 層の計算: | 二層、多層、ハイブリッド PCB |
|---|---|---|---|
| PCBの厚さ: | 10mil （0.254mm）、20mil （0.508mm）、30mil （0.762mm）、60mil （1.524mm） | PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 | 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm） |
| 表面の終わり: | 裸の銅、HASL、ENIG、OSP等… | ||
| ハイライト: | ロジャース3203の二重層PCB、10mil二重層PCB、ULの陶磁器の満たされた二重層PCB,10mil Dual Layer Pcb,UL Ceramic Filled Dual Layer Pcb |
||

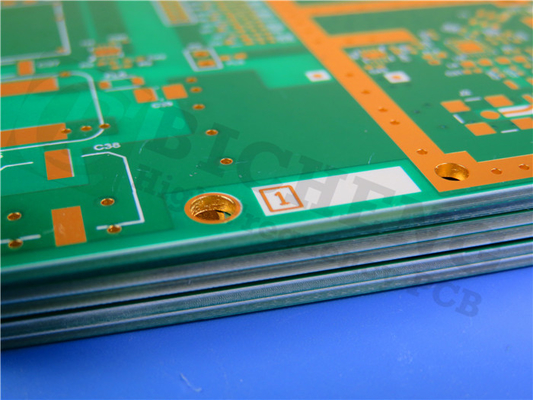

Rogers RO3203 両面浸漬金付き 10mil 高周波 PCB直接放送衛星
(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)
Rogers Corporation の RO3203 高周波回路材料は、ガラス繊維織物で強化されたセラミック充填積層板です。この材料は、競争力のある価格で優れた電気的性能と機械的安定性を提供するように設計されています。RO3203高周波回路材料の比誘電率は3.02です。これは、0.0016 の散逸率と合わせて、有効周波数範囲を 40 GHz を超えて拡張します。
RO3203 ラミネートは、不織布 PTFE ラミネートの表面平滑性と、より微細なラインのエッチング公差を実現するガラス織 PTFE ラミネートの剛性を組み合わせています。これらの材料は、次の方法を使用してプリント基板に加工できます。 標準的な PTFE 回路基板処理技術。利用可能なクラッド オプションは、0.5、1 または 2 オンス/平方フィート (厚さ 17、35、70 ミクロン) の電解銅箔です。これらのラミネートは、ISO 9002 認定の品質システムに基づいて製造されています。
特徴：
1. 均一な電気的および機械的性能は、複雑な多層高周波構造に最適です。
2. 高周波性能のための低誘電損失は、20 GHz を超えるアプリケーションで使用できます。4. 幅広い誘電率にわたる優れた機械的特性は、多層基板の設計に最適です。
3. 低い面内膨張係数 (銅に一致) は、エポキシ ガラス多層基板のハイブリッド設計での使用に適しています。 信頼性の高い表面実装アセンブリ。
4. 大量生産に適した経済的な価格。
代表的なアプリケーション：
1. 自動車用全地球測位衛星アンテナ
2. ケーブル システム上のデータリンク
3. 直接放送衛星
4. 電源バックプレーン
5. 無線通信システム
PCB の機能(RO3203)
| PCB材質: | ガラス繊維織物で強化されたセラミック充填ラミネート |
| 指定： | RO3203 |
| 誘電率: | 3.02±0.04 |
| レイヤー数: | 二層、多層、ハイブリッドPCB |
| 銅の重量: | 0.5オンス（17μm）、1オンス（35μm）、2オンス（70μm） |
| プリント基板の厚さ: | 10ミル(0.254mm)、20ミル(0.508mm)、30ミル(0.762mm)、60ミル(1.524mm) |
| プリント基板サイズ: | ≤400mm×500mm |
| 戦士の表情： | 緑、黒、青、黄、赤など |
| 表面仕上げ： | 裸銅、HASL、ENIG、OSP など。 |
RO3203のデータシート
| RO3203 代表値 | |||||
| 財産 | RO3203 | 方向 | 単位 | 状態 | 試験方法 |
| 誘電率、εプロセス | 3.02±0.04 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 誘電正接、tanδ | 0.0016 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 熱伝導率 | 0.47 (3.2) | W/mK | フロート100℃ | ASTM C518 | |
| 体積抵抗率 | 107 | MΩ.cm | あ | ASTM D257 | |
| 表面抵抗率 | 107 | MΩ | あ | ASTM D257 | |
| 寸法安定性 | 0.08 | X、Y | mm/m +E2/150 | エッチの後 | IPC-TM-650 2.4.3.9 |
| 引張係数 | XY | クプシ | RT | ASTM D638 | |
| 曲げ弾性率 | 400 300 | XY | クプシ | あ | ASTM D790 |
| 抗張力 | 12.5 13 | XY | クプシ | RT | ASTM D638 |
| 曲げ強度 | 9 8 | XY | クプシ | あ | ASTM D790 |
| 吸湿性 | <0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| 熱膨張係数 | 58 13 | ZX、Y | ppm/℃ | -50℃～288℃ | ASTM D3386 |
| TD | 500 | ℃ | TGA | ASTM D3850 | |
| 密度 | 2.1 | グラム/センチメートル3 | 23℃ | ASTM D792 | |
| 銅の剥離強度 | 10 (1.74) | ポンド/インチ (N/mm) | はんだ付け後 | IPC-TM-650 2.4.8 | |
| 可燃性 | V-0 | UL94 | |||
| 鉛フリープロセス対応 | はい | ||||
