商品の詳細:
お支払配送条件:
|
| 基材: | 炭化水素の陶磁器の積層物 | 層の計算: | 二層、多層、ハイブリッド PCB |
|---|---|---|---|
| PCBの厚さ: | 12.7mil （0.323mm）、16.7mil （0.424mm）、20.7mil （0.526mm）、32.7mil （0.831mm）、60.7mil （1.542mm） | PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 | 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm） |
| 表面の終わり: | 裸の銅、HASL、ENIG、OSP、液浸の錫等… | ||
| ハイライト: | 400mmx500mmロジャースPCB板,低いPIMロジャースPCB板,低いPIM ENIGの表面の終わりPCB |
||

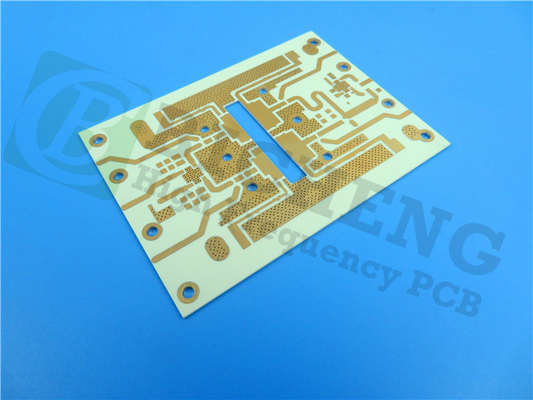

二重層のロジャースPCBは32.7細胞基地局のアンテナのためのミルRO4003CLoProの逆によって扱われたホイルで造った
RO4003C LoProの積層物逆によって扱われるホイルが標準的なRO4003Cの誘電体と結ぶようにする専有ロジャースの技術を使用するため。これは改善された挿入損失および信号の保全性のための低いコンダクターの損失の積層物で標準的なRO4003C積層システムの他の好ましい属性をすべて維持している間起因する。
特徴および利点:
RO4003C材料は非常に控えめな逆の補強された炭化水素/陶磁器の積層物扱ったホイルをである。
1. より低い挿入損失
2. 低いPIM
3. 高められた信号の保全性
4. 高い回路密度
低いZ軸の熱膨張率
1. 多層板機能
2. 設計柔軟性
互換性がある無鉛プロセス
1. 高温処理
2. 環境についての関心に対応する
抵抗力があるCAF
私達のPCBの機能（RO4003C LoPro）
| 私達のPCBの機能（RO4003C LoPro） | |
| PCB材料: | 炭化水素の陶磁器の積層物 |
| 指定: | RO4003C LoPro |
| 比誘電率: | 3.38±0.05 |
| 層の計算: | 二重層、多層の、雑種PCB |
| 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm） |
| PCBの厚さ: | 12.7mil （0.323mm）、16.7mil （0.424mm）、20.7mil （0.526mm）、32.7mil （0.831mm）、60.7mil （1.542mm） |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 |
| 表面の終わり: | 裸の銅、HASL、ENIG、OSP、液浸の錫等… |
ある典型的な適用:
1. サーバー、ルーターおよび高速背部平面のようなデジタル適用
2. 細胞基地局のアンテナおよび電力増幅器
3. 直接放送衛星のためのLNB
4. RFの認識票
RO4003C LoProの典型的な特性
| RO4003C LoPro | |||||
| 特性 | 典型的な価値 | 方向 | 単位 | 条件 | テスト方法 |
| 比誘電率、プロセス | 3.38 ± 0.05 | z | -- | 10 GHz/23°C | IPC-TM-650 2.5.5.5によって締め金で止められるStripline |
| 比誘電率、設計 | 3.5 | z | -- | 8つから40のGHz | 微分位相の長さ方法 |
| 誘電正接は、日焼けする | 0.0027 0.0021 | z | -- | 10 GHz/23°C 2.5 GHz/23°C | IPC-TM-650 2.5.5.5 |
| rのcient熱Coeffifi | 40 | z | ppm/°C | -50°Cへの150°C | IPC-TM-650 2.5.5.5 |
| 容積抵抗 | 1.7 x 1010 | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 | |
| 表面の抵抗 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 電気強さ | 31.2(780) | z | KV/mm （V/mil） | 0.51mm （0.020"） | IPC-TM-650 2.5.6.2 |
| 抗張係数 | 26889(3900) | Y | MPa （kpsi） | RT | ASTM D638 |
| 引張強さ | 141 （20.4） | Y | MPa （kpsi） | RT | ASTM D638 |
| Flexural強さ | 276(40) | MPa （kpsi） | IPC-TM-650 2.4.4 | ||
| 寸法安定性 | <0> | X、Y | mm/m （ミル/インチ） | 腐食+E2/150°Cの後 | IPC-TM-650 2.4.39A |
| 熱拡張のcient Coeffifi | 11 | x | ppm/°C | -55 288°Cに | IPC-TM-650 2.1.41 |
| 14 | y | ||||
| 46 | z | ||||
| Tg | >280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 425 | °C TGA | ASTM D3850 | ||
| 熱伝導性 | 0.64 | W/m/°K | 80°C | ASTM C518 | |
| 湿気の吸収 | 0.06 | % | 液浸48 hrsの0.060"サンプル温度50°C | ASTM D570 | |
| 密度 | 1.79 | gm/cm3 | 23°C | ASTM D792 | |
| 銅の皮強さ | 1.05 （6.0） | N/mm （pli） | はんだの浮遊物の後1つのoz。TCホイル | IPC-TM-650 2.4.8 | |
| 燃焼性 | N/A | UL 94 | |||
| 互換性がある無鉛プロセス | はい | ||||
