基材: | PTFEは、陶磁器の満たされたガラス繊維基づいていた | 層の計算: | 二重層、多層の、雑種PCB |
---|---|---|---|
PCBのthmil (0.762mm)、60mil (1.524mm) ickness: | 10mil (0.254mm);20mil (0.508mm)、25mil (0.635mm);30 | PCBのサイズ: | ≤400mm X 500mm |
はんだのマスク: | 緑、黒く、青、黄色、赤い等。 | 銅の重量: | 0.5oz (17 µm)、1oz (35µm) |
表面の終わり: | 裸の銅、HASL、ENIG、液浸の銀、Immersoinの錫、OSP等… | ||
ハイライト: | RFのサーキット ボードに塗る60mil,Haslの表面の終わりRFのサーキット ボード,PTFEはRFのサーキット ボードを基づかせていた |

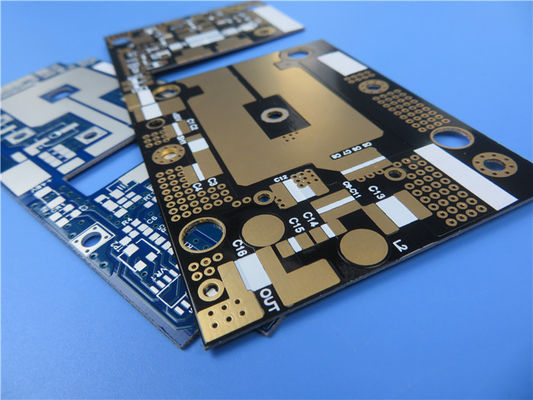

RF PCBは6.15 DK RF-60TCので小型化されたアンテナのための液浸金、錫、HASLおよびOSPの10mil、20mil、30milおよび60milコーティング造った
(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
RF-60TCは基づく陶磁器に満ちたPolyTetraFluoride (PTFE)である(高い発電RFおよびマイクロウェーブ適用のPCBのためのガラス繊維の基質。高い発電の適用および6.15DK市場のより低い実用温度を提供することを設計する。誘電性の熱放散の改善によって特別に誘電性損失、よりよい利益を下げれば効率は小型化されたアンテナ塗布で得られる
RF-60TCは熱伝達機能を動的機器の生命を拡張し、長期信頼性を改善するようにする付加的な設計差益が高めた。
極端に低いプロフィールおよび逆の扱われた銅とのRF-60TCは優秀挿入損失を減らすためにである。重金属の基づいた積層物はまた利用できる。RF-60TC低いCTEおよび改善された寸法安定性改善されたPTHの信頼性の多層PCBを造ることを可能にするため。
私達のPCBの機能(RF-60TC)
PCB材料: | PTFEは、陶磁器の満たされたガラス繊維基づいていた |
指定: | RF-60TC |
比誘電率: | 6.15 |
層の計算: | 二重層、多層の、雑種PCB |
銅の重量: | 0.5oz (17 µm)、1oz (35µm) |
PCBの厚さ: | 10mil (0.254mm);20mil (0.508mm)、25mil (0.635mm);30mil (0.762mm)、60mil (1.524mm) |
PCBのサイズ: | ≤400mm X 500mm |
はんだのマスク: | 緑、黒く、青、黄色、赤い等。 |
表面の終わり: | 裸の銅、HASL、ENIG、液浸の銀、Immersoinの錫、OSP等… |
利点:
1. 改善された損失のタンジェント
- より低い挿入損失
- 高められたアンテナ利益/効率
2. 高い熱伝導性
- 例外的な熱管理
- より低い実用温度
- 高い発電の適用
- 長期信頼性
3. 高められた寸法安定性
4. 低いZ軸CTE
- 利用できる多層適用
- 穴を通してめっきされる信頼できる
5. 金属をかぶせるべき優秀な付着
- 利用できるより控えめな銅
- 利用できる重金属の背部
6. 頻度上の安定したDK
7. 温度上の安定したDK
8. 低湿の吸収
適用:
高い発電のアンプ
小型化されたアンテナ(GPS/パッチ/RFIDの読者)
フィルター、カプラー、ディバイダー
衛星
RF-60TCの典型的な価値
RF-60TCの典型的な価値 | |||||
特性 | テスト方法 | 単位 | 価値 | 単位 | 価値 |
Dk @ 10のGHz | IPC-650 2.5.5.5 .1 (変更される) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
Df @ 10のGHz | IPC-650 2.5.5.5 .1 (変更される) | 0.002 | 0.002 | ||
TcK | ppm/°C | -3.581 | ppm/°C | -3.581 | |
絶縁破壊 | IPC-650 2.5.6 | kV | 55 | kV | 55 |
絶縁耐力 | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
アーク抵抗 | IPC-650 2.5.1 | 秒 | >180 | 秒 | >180 |
湿気の吸収 | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
Flexural強さ(MD) | IPC-650 2.4.4 | psi | 10,000 | N/mm2 | 69 |
Flexural強さ(CD) | IPC-650 2.4.4 | psi | 9,000 | N/mm2 | 62 |
引張強さ(MD) | IPC-650 2.4.19 | psi | 9,000 | N/mm2 | 62 |
引張強さ(CD) | IPC-650 2.4.19 | psi | 7,000 | N/mm2 | 48 |
ヤングの係数(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
ポアソンの比率(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
皮強さ(1つのoz。ED) | IPC-650 2.4.8 | lbs/in | 8 | N/mm | 1.43 |
熱伝導性(Unclad) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
熱伝導性(CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
熱伝導性(C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
寸法安定性(MD) | IPC-650 2.4.39の秒。(焼いた後) 5.4 | mils/in | 0.01 | mm/M | 0.01 |
寸法安定性(CD) | IPC-650 2.4.39の秒。(焼いた後) 5.4 | mils/in | 0.69 | mm/M | 0.69 |
寸法安定性(MD) | IPC-650 2.4.39の秒。5.5 (熱圧力) | mils/in | 0.06 | mm/M | 0.06 |
寸法安定性(CD) | IPC-650 2.4.39の秒。5.5 (熱圧力) | mils/in | 0.8 | mm/M | 0.8 |
表面の抵抗 | IPC-650 2.5.17.1 (湿気の後で) | Mohm | 1.0 x 108 | Mohm | 1.0 x 108 |
容積抵抗 | IPC-650 2.5.17.1 (湿気の後で) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
CTE (XのY軸) | IPC-650 2.4.41 (RT- 150の°C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
CTE (Z軸) | IPC-650 2.4.41 (RT- 150の°C) | ppm/°C | 40 | ppm/°C | 40 |
密度(比重) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
比熱 | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
Td (2%の重さの損失) | IPC - 650 2.4.24.6/TGA | °F | 930 | °C | 500 |
Td (5%の重さの損失) | IPC - 650 2.4.24.6/TGA | °F | 960 | °C | 515 |
燃焼性の評価 | UL 94 | V-0 | V-0 |
