青いはんだのコーティングが付いているRF-45液浸の銀30mil RF PCB板

RF-45 Immersion Silver 30mil RF PCB Board With Blue Solder Coating
RF-45 Immersion Silver 30mil RF PCB Board With Blue Solder Coating RF-45 Immersion Silver 30mil RF PCB Board With Blue Solder Coating RF-45 Immersion Silver 30mil RF PCB Board With Blue Solder Coating RF-45 Immersion Silver 30mil RF PCB Board With Blue Solder Coating

大画像 :  青いはんだのコーティングが付いているRF-45液浸の銀30mil RF PCB板

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-178.V1.0
お支払配送条件:
最小注文数量: 1PCS
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000PCS
詳細製品概要
基礎材料: RF-45 層の計算: 2層
PCBの厚さ: 0.8mm±0.1 PCBのサイズ: 70 x 55mm=1アップ
はんだのマスク: 青い シルクスクリーン: ホワイト
銅の重量: 0.5oz 表面の終わり: 浸漬銀
ハイライト:

30mil RF PCB板

,

液浸銀製RF PCB板

,

RF PCB板に塗る青いはんだ



30ミリ RF-45 高周波PCB青い溶接マスクコーティング浸透シルバー・パッド

(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)



簡潔 な 紹介

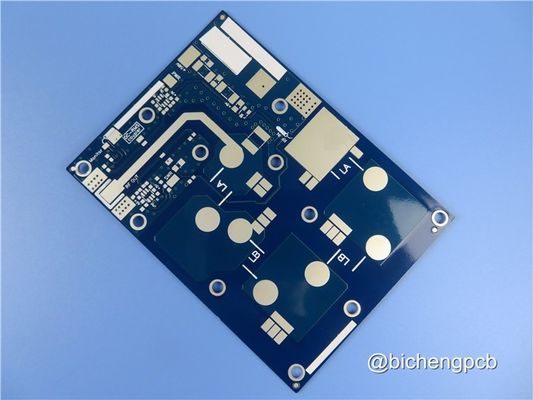

このタイプの浸透銀RFPCBは,TaconicのORCERファミリー材料の1つであるRF-45で作られています.回路板は1オンス完成銅の2層です.溶接マスクとシルクスクリーン上層のみです底層は完全に露出し,シールド機能として浸水銀で覆われています. 0.8mm厚で50枚のボードは出荷のために真空包装されています.



PCB 仕様

PCB の サイズ 70 x 55mm=1アップ
板のタイプ 双面PCB
層数 2層
表面マウント部品 はい
穴 の 部品 を 通し て はい
レイヤースタック 銅 ------- 17um ((0.5オンス) +プレートTOP層
RF-45 0.787mm
銅 ------- 17um ((0.5オンス) +プレート BOT 層
テクノロジー
最小の痕跡と空間: 4.0ミリ / 5.0ミリ
最小/最大穴: 0.4 mm / 6.0 mm
異なる穴の数: 1
穴数: 3
磨いたスロット数: 1
内部切断数: ありません
阻力制御: ありません
金色の指の番号: 0
板材
エポキシガラス: RF-45
末尾のホイール外側: 1.0オンス
ファイナルホイール内側: N/A
PCBの最終高さ: 0.8 mm ±01
塗装とコーティング
表面塗装 浸水銀 39%
溶接マスク 適用: 上層層
溶接マスクの色: 青い
溶接マスクタイプ: クアンシュン
形状/切断 ルーティング
標識
コンポーネント伝説の側面 上層層
部品レジェンドの色 ホワイト
製造者名またはロゴ: N/A
VIA 穴 (PTH) を塗装し,最小サイズは0.4mmである.
燃やす可能性の評価 94V-0
次元容量
輪郭の寸法: 0.0059"
板の塗装: 0.0029"
ドリルの許容量: 0.002 "
テスト 100% 送料前の電気テスト
提供される美術品の種類 メールファイル,ゲルバー RS-274-X,PCBDOCなど
サービスエリア 世界中で 世界的に



青いはんだのコーティングが付いているRF-45液浸の銀30mil RF PCB板 0



他の利用可能なRFPCB M について動脈

FR-4 Tg>135,高Tg>170 FR-4 (S1000-2M,TU-872 SLK,TU-768,IT-180Aなど)

ロジャース RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203など

ロジャース RT/デュロイド 5880, RT/デュロイド 5870, RT/デュロイド 6002, RT/デュロイド 6010, RT/デュロイド 6035HTCなど

ロジャーズTMM4,TMM10,カッパ438,その他

PTFE F4B DK22DK265

タコニック TLX-0,TLX-9,TLX-8,TLX-7,TLX-6,TLY-5,TLY-3,RF-10,RF-35TC,TLF-35,RF-60A,RF-45,TRF-45など

AD450,AD600,AD1000,TC350など

メタルコアPCB,1W/MK-3W/MK素材

柔軟なPCB

メグトロン6 (M6) R-5775G



私たちのPCBサービス

PCBプロトタイプ

量産量

片面PCB

双面PCB

多層PCB 最大32層

重銅PCB

ハイブリッドPCB

阻力制御PCB

パッド内のPCBを介して

ボールグリッドアレイ (BGA) PCB

PCBによる盲目

カウンターシンクの穴,半の穴,プレスフィット穴

迅速な回転 (QTA) 配達

最小注文量 (MOQ) はない

ドア・トゥ・ドア 送料サービス



サービスエリア:
ロジャースは北米,大洋洲,東南アジア,東ヨーロッパ,アフリカ,ラテンアメリカ,西ヨーロッパ,南ヨーロッパ,北ヨーロッパ,中央アジア,そして中東この広範なカバーは,さまざまな地域からの顧客がロジャースの製品とサービスにアクセスし,恩恵を受けられるようにします.



典型的な用途:
RF-45ラミナットは,様々な産業で典型的な用途を見つけます.これらのアプリケーションのいくつかは,衛星ラジオ,ラミネートは衛星無線装置の部品や回路に使用できるさらに,RF-45ラミネートは,さまざまなセクターで追跡および識別目的に使用されるRFID (ラジオ周波数識別) タグに適しています.このラミナットは衛星ラジオアンテナにも利用できますRFIDアンテナとGPSアンテナにより,これらのシステムで信頼性と効率的な信号送信と受信が可能になります.



汎用性があり 幅広いサービスエリアがあり 衛星ラジオ,RFIDタグ,衛星ラジオアンテナ,RFIDアンテナGPSアンテナも



青いはんだのコーティングが付いているRF-45液浸の銀30mil RF PCB板 1



二重層PTHPCBの製造プロセス

浸し金とHASLPCBは,次のステップで進行しています: (1) 材料切削 --> (2) 掘削 --> (3). PTH --> (4). ドライフィルム (回路) --> (5). パターン塗装 --> (6). エッチング --> (7).溶接マスク --> (8). シルクスクリーン --> (9). 表面仕上げ --> (10). プロフィールコンター --> (11). V-グルーブ --> (12). 電気テスト --> (13). パッケージ -->(14). 配送



青いはんだのコーティングが付いているRF-45液浸の銀30mil RF PCB板 2



試作品,小批量,大量生産を 提供できます.どんな問い合わせでも,私達に連絡してください.
