| 層数: | 2層 | 厚さ: | 60.7ミリ |
|---|---|---|---|
| 銅の重量: | 1オンス | 表面塗装: | 浸水金 |
| ハイライト: | 浸透金 RO4003C ロプロ PCB,RO4003C ロプロ PCB回路板,60.7ml RO4003C ロプロ PCB |
||
RO4003C ロープロフィールに基づく 新品PCBを紹介します高性能ラミネートで 特殊な信号完整性と 低インセット損失を 提供しながら 費用対効果の高い回路製造を 設計されていますRO4003Cロープロラミナットは 標準のRO4003C介電体と 逆処理されたフィルム結合を組み合わせます低導体損失と改善された挿入損失を伴うラミネートこのユニークな技術は,標準RO4003Cラミネートシステムのすべての望ましい属性を維持しています.RO4003Cの炭化水素セラミックラミナットは,優れた高周波性能と標準エポキシ/ガラス (FR-4) プロセスとの互換性のために特別に設計されています.ナトリウムエッチなどの専門製剤方法の必要性をなくし,製造コストを削減する.
10 GHz/23°Cでは3.38+/-0.05の介電常数,10 GHz/23°Cでは0.0027の散布因数で,RO4003C低プロファイルPCBは正確かつ信頼性の高い信号伝送を保証する.Td> 425°C,TMAは280°Cを超えた高Tgで優れた熱性能を有する.熱伝導性は0.64W/mKで,熱を効率的に散布する.Z軸の熱膨張係数は46ppm/°Cで低い.熱膨張係数は−55〜288°Cで,X軸は11ppm/°C,Y軸は14ppm/°Cさらに,PCBは鉛のないプロセスに適合し,環境問題に対応しています.
RO4003C 低プロファイル PCB は,設計に多くの利点をもたらします.その低挿入損失により, 40 GHz を超えたより高い動作周波数設計が可能になります.ベースステーションアンテナの受動性インターモジュレーション (PIM) を減らす低導体損失により熱性能が向上する. 多層PCBの機能と設計柔軟性により,複雑な回路の要求に応えるPCBは高温処理に耐えることができ,CAF (conductive anodic filament) 形成に耐性があり,長期的な信頼性を保証します.
| 資産 | 典型的な価値 | 方向性 | 単位 | 条件 | 試験方法 |
| 変電圧定数,プロセス | 3.38 ± 005 | z | - そうだ | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 |
| ダイレクトリコンスタンット 設計 | 3.5 | z | - そうだ | 8〜40 GHz | 分相長法 |
| 消耗因子 ブラウン | 00.00270. わかった0021 | z | - そうだ | 10 GHz/23°C 2.5 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 熱係数 〜r | 40 | z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.7 × 1010 | MΩ•cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 4.2 × 109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | z | KV/mm(V/mil) | 0.51mm ((0.020) | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 26889(3900) | Y | MPa (kpsi) | RT 労働力 | ASTM D638 |
| 張力強度 | 141 (※20.4) | Y | MPa (kpsi) | RT 労働力 | ASTM D638 |
| 折りたたみ力 | 276 (((40) | MPa (kpsi) | IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.3 | X,Y | mm/m ((ミリ/インチ) | エッチ後 +E2/150°C | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 11 | x | ppm/°C | -55〜288°C | IPC-TM-650 2 試行錯誤した1.41 |
| 14 | y | ||||
| 46 | z | ||||
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 425 | °C TGA | ASTM D3850 | ||
| 熱伝導性 | 0.64 | W/m/°K | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間浸し 0.060 試料 温度 50°C | ASTM D570 | |
| 密度 | 1.79 | gm/cm3 | 23°C | ASTM D792 | |
| 銅皮の強度 | 1.05 (6.0) | N/mm ((pli) | 溶接後に浮遊 1オンス TCホイル | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | N/A | UL 94 | |||
| 鉛のないプロセスは互換性がある | そうだ |
| PCB 材料: | 炭化水素セラミックラミネート |
| 名称: | RO4003C ロプロ |
| ダイレクトリ常数: | 3.38±005 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 12.7ミリ (0.323mm), 16.7ミリ (0.424mm), 20.7ミリ (0.526mm), 32.7ミリ (0.831mm), 60.7ミリ (1.542mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSP,浸水スチールなど |

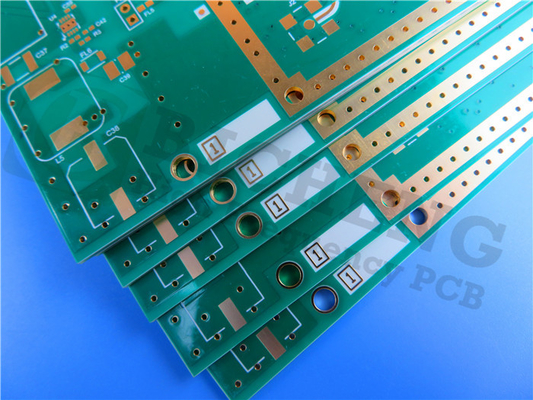

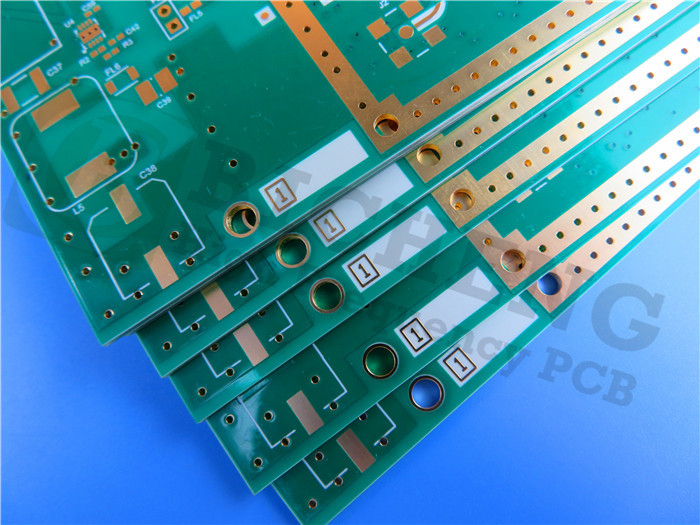

このPCBは,35μmの銅層,60.7mil (1.542mm) のロジャーズRO4003CLoPro基板,および別の35μmの銅層からなるスタックアップを持つ2層の硬いボードです.IPC2級規格に準拠しています質と信頼性が高い.ボードの寸法は86.6mm x 90.8mmで,各注文には16個のPCBが含まれます.最小の痕跡/スペースは4/4ミリ,最小の穴のサイズは0.4mmです.完成板の厚さは1.6mm,外層の銅重さ1オンス (1.4ミリ) で,経面塗装の厚さは20μmで,表面は浸し金色である.上部の溶接マスクは緑色である.下の溶接マスクが存在しない間PCBは出荷前に徹底的な100%電気テストを受け,性能と信頼性を保証します.
RO4003C低プロフィールPCBは,幅広いアプリケーションに適しています.サーバー,ルーター,高速バックプレーンなどのデジタルアプリケーションで優れています.携帯電話の基地局アンテナとパワーアンプも最適ですまた,RF識別タグおよび他の高周波設計でも応用されている.
RO4003C低プロフィールPCBを選択します 優れた信号完整性,低挿入損失,コスト効率の良い回路製造のためですこの先進的なPCB素材で信頼性と高性能の回路を体験します.
