ステンレス鋼のシムが付いているステンレス鋼の補強剤の屈曲が付いている適用範囲が広いPCB

ステンレス鋼のシムが付いているステンレス鋼の補強剤の屈曲が付いている適用範囲が広いPCB

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-255.V1.0
基材:
Polyimide
層の計算:
2つの層
PCBの厚さ:
0.1mm
Coverlay:
黄色
シルクスクリーン:
白い
銅の重量:
1oz
表面の終わり:
液浸の金
ハイライト:

ステンレス・スティール 固体Flex PCB

,

ステンレス・シム・フレックス・PCB

,

ステンレス鋼の硬化剤 柔軟なPCB

製品説明

ステンレス鋼のシムが付いているステンレス鋼の補強剤の屈曲が付いている適用範囲が広いPCB

(適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説

これはタイプのWifiのブスターの適用のための適用範囲が広いプリント回路である。それは0.25mmに厚く2つの層適用範囲が広い回路である。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにShengyiのそれから製造したある。補強剤が2つの端で加えられるようにステンレス鋼。

変数およびデータ用紙

適用範囲が広いPCBのサイズ 20.80 x 80.17mm
層の数 2
板タイプ 適用範囲が広いPCB
板厚さ 0.25mm
板材料 Polyimde 50µm
板物質的な製造者 ITEQ
板材料のTgの価値 60℃
PTHのCUの厚さ ≥20 µm
内部のIayerのCUのthicknes N/A
表面のCUの厚さ 35 µm
Coverlay色 黄色
Coverlayの数 2
Coverlayの厚さ 25 µm
補強剤材料 ステンレス鋼
補強剤の厚さ 0.3mm
タイプのシルクスクリーン インク IJR-4000 MW300
シルクスクリーンの製造者 TAIYO
シルクスクリーンの色 白い
シルクスクリーンの数 1
Coverlayのテストの皮をむくこと peelable無し
伝説の付着 3M 90℃はMin.の3回後の皮テストしない
表面の終わり 液浸の金
ニッケル/金の厚さ Au:0.03µm (Min.);NI 2-4µm
RoHSは要求した はい
Famability 94-V0
熱衝撃テスト パス、-25℃±125℃、1000の周期。
熱圧力 パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能 100%のパスの電気テスト
技量 IPC-A-600H及びIPC-6013Cのクラス2との承諾

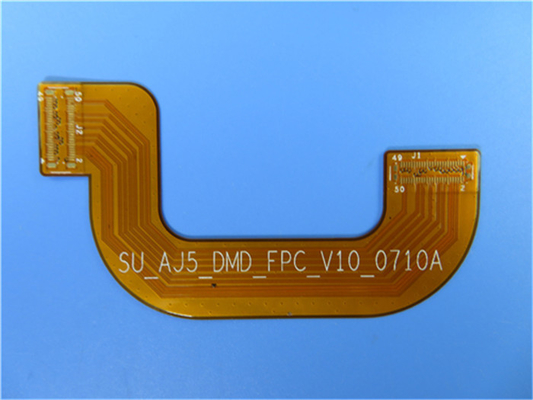

ステンレス鋼のシムが付いているステンレス鋼の補強剤の屈曲が付いている適用範囲が広いPCB 0

特徴および利点

優秀な柔軟性

容積の減少

重量の軽減

アセンブリの一貫性

高められた信頼性

はんだ付けされる端は全である場合もある

安価

処理の継続

競争価格

ハイテクノロジー

適用

おもちゃランプのストリップ、産業制御接触リモート・コントロール柔らかい板、自動車センサーの屈曲板

補強剤

はんだ付けされる部品がある多くの適用では適用範囲が広い板は外的なサポートのために外的な補強剤(補強剤、別名補強板)を要求する。補強剤材料はPIまたは等ポリエステル・フィルム、ガラス繊維、ポリマー材料、鋼鉄ホイル、アルミニウム シムである。

(1) PIかポリエステル

PIおよびポリエステル・フィルムは適用範囲が広いサーキット ボードのための一般的な補強剤材料である。一般的な厚さは125μm (5mil)、硬度得ることができるである。

(2)ガラス繊維

また補強剤のための一般的な材料であるガラス繊維(FR-4のような)。馬具の条件がより高いどこにかグラス ファイバーの補強剤にPIかポリエステルのそれより高い硬度が、使用されてある。厚さの範囲は3.175mm (125mils)へ普通125μm (5mil)である。但し、処理はPIより比較的困難で、FPCの工場のための地位材料ではないかもしれない。

(3)ポリマー

プラスチック、等のようなポリマーは、また補強剤として使用される。

その吸水は高圧および高温抵抗と低い。

(4)鋼鉄ホイル、アルミニウム シム

鋼鉄ホイルのサポート硬度はまた、アルミニウム シム高い、熱散ることができる。設計の硬度か熱放散は主な関心事である。

ステンレス鋼の補強剤のより多くの表示

ステンレス鋼のシムが付いているステンレス鋼の補強剤の屈曲が付いている適用範囲が広いPCB 1

ステンレス鋼のシムが付いているステンレス鋼の補強剤の屈曲が付いている適用範囲が広いPCB 2

ステンレス鋼のシムが付いているステンレス鋼の補強剤の屈曲が付いている適用範囲が広いPCB 3
