白いはんだのマスクを持つペットの適用範囲が広いプリント回路FPC

白いはんだのマスクを持つペットの適用範囲が広いプリント回路FPC

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-257.V1.0
基材:
ペット
層の計算:
2つの層
PCBの厚さ:
0.15mm
PCBのサイズ:
172 x 145mm=1PCS
Coverlay:
白い
シルクスクリーン:
いいえ
銅の重量:
35um
表面の終わり:
液浸の金
ハイライト:

ホワイトソールドマスク FPC

,

PETFPC

,

柔軟な印刷回路 fpc

製品説明

白いはんだのマスクを持つペットの適用範囲が広いプリント回路FPC

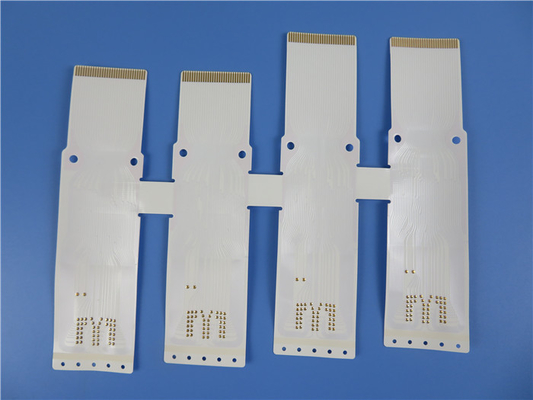

(適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説

これはタイプのペット基質、各層の1oz銅の重量で造られる二重層の適用範囲が広い回路である。FPCはパッドの白いはんだのマスクそして液浸の金と塗っている。パッドはプリンター塗布のために膨らんでいる。

FPCの指定

PCBのサイズ 172 x 145mm=1PCS
基材: ペット
層の数 倍はPCB味方した
SMT n/a
穴の部品を通して いいえ
層の旋回待避 銅-------35um (1oz)
接着剤
ペット
接着剤
銅-------35um (1oz)
最低の跡およびスペース: 4mil/8mil
最低/最高の穴: 1.2mm/3.5mm
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 0.25mm ±0.05
表面の終わり 液浸の金
に適用するためにマスクをはんだ付けしなさい: 上、最下
はんだのマスク色: 白いCoverlay
CONTOUR/CUTTING 打つこと
補強剤: 金指区域の背部のペット
構成の伝説の側面 いいえ
構成の伝説の色 いいえ
を経て 穴(PTH)を通ってめっきされる
FLAMIBILITYの評価 UL 94-V0の承認MIN。
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

白いはんだのマスクを持つペットの適用範囲が広いプリント回路FPC 0

特徴および利点

優秀な柔軟性;

減らされたPCBの容積;

減らされた重量;

高められた信頼性

アセンブリの一貫性;

PCBの経験の18+年以上;

顧客の不平率: <1>

プロトタイプ機能;

大量生産の機能

典型的な適用

容量性タッチ画面/パネル、産業制御温度調節器柔らかい板、消費者カード読取り装置の柔らかい板

Covercoat/はんだのマスク

適用範囲が広いPCBのはんだのマスクは堅い板と異なっている、それは通常半治されるが1つの側面で塗られるpolyimideのフィルムであり、非粘着性の接着剤、私達はそれを適用範囲が広い回路のcovercoatと呼ぶ。それは熱および圧力の下の適用範囲が広い回路に銅パターンがcovercoatのアクセス穴を通して露出されるはんだのパッドを除いて十分に内部に閉じ込められるように、薄板になる。

covercoatの生産シートはパッケージの気泡を引っ掛けることができる早期の端のシーリングを避ける適用範囲が広い回路の生産シートより切られたわずかに小さいべきである。

covercoatのための生産シートは適用範囲が広い回路に生産シートの用具穴が付いている近い記録の工具細工穴を与えられる。アクセス穴は通常あくが、大量の生産の場合には、打つことはより費用効果が大きい。

原則的には、covercoatのあくことは堅い板をあけるときと同様に達成される、すなわち、いくつかのcovercoatシートは、5-upか10-up積み重なる。しかし鋭い変数は銅ホイルのpolyimide材料そしてあく穴から別の方法で熱の一部を取除いたかもしれない不在のために幾分異なっている。

あける/打った場合大きいcovercoatの生産がシート、それを0.2%大いになることができる適用範囲が広い回路の生産シートの寸法変化を補って必要である。

FPCの機能2022年

いいえ。 指定 機能
1 板タイプ 、多層Doulbeの層単層堅屈曲
2 基材 PIのペット
3 銅の重量 0.5oz、1oz、2oz
4 LEDの最高のサイズ 250 x 5000mm
5 概要の最高のサイズ 250 x 2000mm
6 板厚さ 0.03mm-3.0mm
7 厚さの許容 ±0.03mm
8 Mininumのドリル孔 0.05mm
9 最高のドリル孔 6.5mm
10 ドリル孔の許容 ±0.025mm
11 穴の壁の厚さ ≧ 8 um
12 単層板の最低トラック/ギャップ 0.025/0.03mm
13 二重層および多層板の最低トラック/ギャップ 0.03/0.040mm
14 許容のエッチング ±0.02mm
15 絹の伝説の最低の幅 ≧ 0.125mm
16 絹の伝説の最低のHeigh ≧0.75mm
17 パッドを入れるべき伝説からの間隔 ≧0.15mm
18 追跡するべきドリルCoverlayの開始はんだのマスクからの間隔 ≧0.03mm
19 Coverlayを追跡するために打つことの開始はんだのマスクからの間隔 ≧0.03mm
20 液浸のニッケルの厚さ 100-300u」
21 液浸の金の厚さ 1-3u」
22 液浸の錫のThicnkess 150-400u」
23 最低の電気テストのパッド 0.2mm
24 輪郭(正常な鋼鉄型の穿孔器)の最低の許容 ±0.1mm
25 輪郭(精密鋼鉄型の穿孔器)の最低の許容 ±0.05mm
26 ベベル角度(輪郭)のMininumの半径 0.2mm
27 Stiffnerの文書 PI、FR-4、ペット付着力、3M鋼板
28 RoHs はい
29 はんだのマスク色 、黄色い、黒い白い、緑

白い屈曲のより多くの表示
