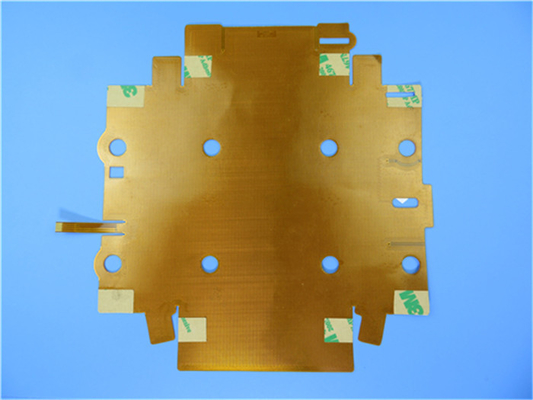

コイルの設計の大きく適用範囲が広い回路の微妙な一線FPC

(FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説

このタイプの適用範囲が広いPCBはGPSの能力別クラス編成制度の適用のための微妙な一線コイルが付いているpolyimideの造りである。それは0.15mmに厚く2つの層板である。基礎積層物はShengyiからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。Polyimideの補強剤は挿入の部分で加えられる。

変数およびデータ用紙

層の数 2
板サイズ 160 x 165mm=1PCS
板タイプ cirucit Flexbile
板厚さ 0.15mm +/-10%
板材料 Polyimide (PI) 25um
板物質的な製造者 ITEQ
板材料のTgの価値 60
PTHのCUの厚さ 20um
内部のIayerのCUのthicknes N/A
表面のCUの厚さ 35 um (1oz)
Coverlay色 黄色
Coverlayの数 2
Coverlayの厚さ 25 um
補強剤 いいえ
タイプのシルクスクリーン インク いいえ
シルクスクリーンの製造者 いいえ
シルクスクリーンの色 いいえ
シルクスクリーンの数 いいえ
Mininumの跡(ミル) 4ミル
最低ギャップ(ミル) 4ミル
表面の終わり 液浸の金
RoHSは要求した はい
Famability 94-V0
熱衝撃テスト パス、-25℃±125℃、1000の周期。
熱圧力 パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能 100%のパスの電気テスト
技量 IPC-A-600H及びIPC-6013Cのクラス2との承諾

コイルの設計の大きく適用範囲が広い回路の微妙な一線FPC 0

特徴および利点

優秀な柔軟性

容積の減少

重量の軽減

アセンブリの一貫性

高められた信頼性

はんだ付けされる端は全である場合もある

安価

処理の継続

速いおよびオン・タイム配達

配達を時間通りにしなさい。私達は非常により98%のオン時間配達率を保つ。

適用

キーパッドFPCの産業制御計算機柔らかい板、消費者等(電子通行料のコレクション)柔らかい板、

基本適用範囲が広い回路のタイプする

下記のように5つの基本的なタイプの適用範囲が広い回路がある:

1. Single-Sided適用範囲が広い回路

これは銅ホイルが接着剤によって薄板になるかどのかに簡単なタイプで、薄く、適用範囲が広い基材から成っている。終了する回路は接着剤によって銅の側面と結ばれるcovercoatを頻繁に与えられる。

2. 両面の適用範囲が広い回路

名前が提案すると同時に、回路は各側面に薄板になる銅ホイルが付いている薄く、適用範囲が広い基材から成っている。終了する回路の外の側面は外の側面と与えられる(銅)結ばれるcovercoatsを頻繁に。

3. 多層適用範囲が広い回路

多層適用範囲が広い回路はいくつかの薄いから成り、適用範囲が広い基礎積層物および銅ホイルは堅い多層板として同じ方法で接着剤によって、非常に一緒に薄板になった。またそれは外の側面とcovercoatsをである(銅)結ぶ一般的な方法。

4. 屈曲堅い回路

屈曲堅い回路は堅い板の組合せであり、適用範囲が広い回路はとらわれの層によって薄板になる堅い板の間で、適用範囲が広い後の作成相互に連結する。

5. 堅い区域の適用範囲が広い回路

場合によっては、適用範囲が広い回路はいくつかの比較的重い部品また更にコネクターの部品を支えなければならない。従ってそのような区域を補強することは必要である。これはその区域と補強剤を結ぶことによって達成される。補強剤は余りにも薄いないpolyimideの余分層である場合もあるまたはそれはガラス/エポキシの積層物であるにはできる。

大きく適用範囲が広い回路のより多くの表示

コイルの設計の大きく適用範囲が広い回路の微妙な一線FPC 1

コイルの設計の大きく適用範囲が広い回路の微妙な一線FPC 2
