| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

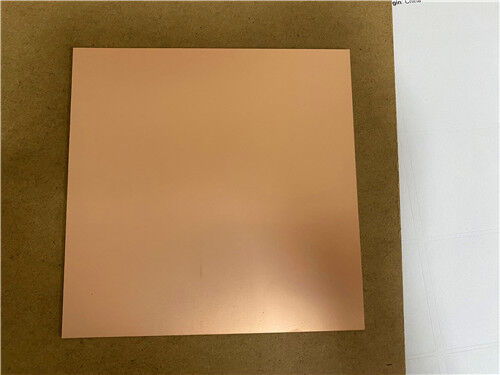

ワングリングのF4BME217は高性能PTFE複合ラミネートで 要求の高いRFおよびマイクロ波アプリケーションのために設計されています優れたものを提供します安定した電気特性があります
この次世代の材料は 前身であるF4B220よりも 性能が著しく優れ 低電圧損失,高隔熱耐性,安定性が向上しています同様の輸入ラミナットの高性能国産代替品.
主要な材料の変種:
コア・ダイエレクトリック製剤は,特定のアプリケーションニーズに合わせて,銅製の2つの配置で提供されています.
F4BM217 について標準の電磁堆積銅ホイール (ED) で覆い,低パシブインターモダレーション (PIM) が重要でない標準の高周波アプリケーションのための費用対効果の高いソリューションです.
F4BME217 についてリバース トレーテッド フォイル (RTF) の銅で覆い,この配置は優れた低PIM性能を提供し,細線回路のより正確なエッチングを可能にし,導体損失を軽減します.高精度な設計に最適です.
材料科学による パーフェクトなパフォーマンス
F4BME217の電気的および機械的特性は,複合材料内のPTFEとガラス繊維布の比率を調整することによって正確に調整されます.これは,低損失特性と強化された寸法安定性を維持しながら制御された電解常数を可能にします..
繊維ガラスの含有量を増加させることで,より高い介電常数が得られ,次元安定性が向上し,熱膨張係数が低下し,温度漂移が減少します.
この調整は,ガラス繊維の比率が高くなる場合,電解負荷がわずかに増加するため,バランスの取れたトレードオフを伴う.
この設計の柔軟性により,エンジニアは電気性能,機械的強度,加工要件の完璧なバランスをとる 最適な材料のグレードを選択することができます.
典型的な応用事例
- マイクロ波,RF,レーダー
- 段階変容器,受動部品
- パワーディバイダー,コップラー,コムバイナー
- フィードネットワーク,フェーズ配列アンテナ
- 衛星通信,基地局アンテナ
| 製品の技術パラメータ | 製品モデルとデータシート | |||
| 製品の特徴 | 試験条件 | ユニット | F4BME217 | |
| ダイレクトリ常数 (典型) | 10GHz | / | 2.17 | |
| 変電圧の常容量 | / | / | ±004 | |
| 損失タンゲント (典型) | 10GHz | / | 0.001 | |
| 20GHz | / | 0.0014 | ||
| 変電式恒温系数 | -55°C〜150°C | PPM/°C | -150ドル | |
| 皮の強さ | 1 OZ F4BM | N/mm | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | ||
| 容積抵抗性 | 標準条件 | MΩ.cm | ≥6×10^6 | |
| 表面抵抗性 | 標準条件 | MΩ | ≥1×10^6 | |
| 電気強度 (Z方向) | 5KW,500V/s | KV/mm | >23 | |
| 断定電圧 (XY方向) | 5KW,500V/s | KV | >30 | |
| 熱膨張係数 | XY方向 | -55°C~288°C | ppm/oC | 2534 |
| Z方向 | -55°C~288°C | ppm/oC | 240 | |
| 熱ストレス | 260°C 10秒,3回 | デラミネーションなし | ||
| 水吸収 | 20±2°C 24時間 | % | ≤0.08 | |
| 密度 | 室温 | g/cm3 | 2.17 | |
| 長期使用温度 | 高低温室 | °C | -55+260 | |
| 熱伝導性 | Z方向 | W/(M.K) | 0.24 | |
| PIM | F4BME にのみ適用される | dBc | ≤159 | |
| 炎症性 | / | UL-94 | V-0 | |
| 材料の組成 | PTFE,ガラスの繊維布 F4BMがED銅製フィルムと組み合わせられ,F4BMEが逆処理された銅製フィルムと組み合わせられる. |
|||
|
|
