商品の詳細:
|
| プリント基板の材質: | TU-865 ハロゲンフリーFR4基板 | レイヤー数: | 8層 |
|---|---|---|---|
| プリント基板の厚さ: | 4.5mm | プリント基板サイズ: | 120mm×120mm (1個) |
| はんだマスク: | 緑 | シルクスクリーン: | 白 |
| 銅の重量: | 全層: 10oz (350μm) 仕上げ厚銅 | 表面仕上げ: | イマージョンゴールド |
| ハイライト: | デュロイド5880LZ 高周波ラミネート,NT2高周波ラミネート,高周波PCBラミネート |
||

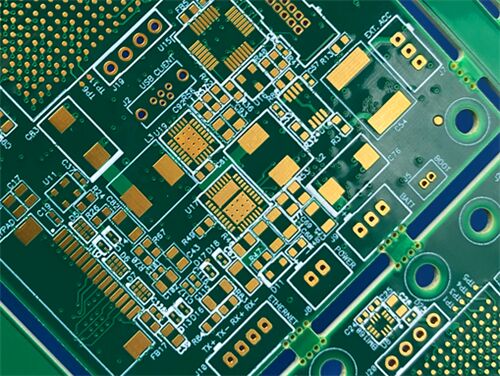

この PCB は、TU-865 高 Tg ハロゲンフリー基板で構築された 8 層重銅回路基板です。すべての単層に極度の 10 オンス (350 μm) 仕上げの銅と 4.5 mm の総基板厚を特徴とするこの極厚銅 PCB は、並外れた電流容量と熱放散性能を実現します。白いシルクスクリーンとプレミアム浸漬金表面仕上げを備えた両面緑色ソルダーマスクを採用しています。埋め込みビア、ブラインドビア、ハーフカットホール、導電性銅ペースト充填ビアなどの複雑な製造技術を備えたこのリジッド多層基板は、過酷な産業環境や、自動車エレクトロニクス、サーバー電源、基地局インフラストラクチャなどの大電流電力アプリケーション向けに設計されています。
プリント基板仕様s
| 工事項目 | 詳細 |
| 基材 | TU-865 ハロゲンフリー FR4 基板 (Tg 180℃ / Max Tg 200℃)、過酷な環境用途向けの高信頼性エポキシガラス材料 |
| レイヤー数 | 8 層 – 大電流電力伝送用にカスタマイズされた厚銅多層 PCB |
| 基板寸法 | 120mm × 120mm (1PCS)、産業用パワーモジュールアセンブリ用のコンパクトな正方形レイアウト |
| 仕上がり板厚 | 4.5mmの超厚積層構造により機械的強度と放熱効率を向上 |
| 銅の重量 | 全層: 10オンス (350μm) 仕上げの厚銅、極端な電流負荷に対応する一貫した厚銅設計 |
| 表面仕上げ | イマージョンゴールド、優れた耐酸化性、安定した導電性、長期保存寿命を実現 |
| シルクスクリーン＆ソルダーマスク | 上下: 緑色のはんだマスク、白色のシルクスクリーン、明確なマーキング、信頼性の高い絶縁保護 |
| 特殊な複雑構造 | ブラインドビア、埋め込みビア、ハーフカットホール。すべてのスルーホールには導電性銅ペーストが充填され、接続性と熱伝導性が向上します。 |
| 品質テスト | 銅ペーストで満たされた穴の 100% の導通、インピーダンス、ボイド検査により、工業グレードの安定性を確保 |
アートワークのフォーマットと準拠基準
アートワーク形式: 正確な厚銅製造のための世界的な工業規格である Gerber RS-274-X で提供されます。
品質規格：IPC-Class-2に準拠しており、産業用電力機器の長期連続稼働に適しています。
利用可能性: 国際的な産業および自動車調達プロジェクトをサポートするグローバル輸送サービス。
TU-865基板のご紹介
TU-865 は、エポキシ樹脂と E ガラス生地で構成される高性能ハロゲンフリー FR-4 ラミネートで、過酷な産業環境と信頼性の高い電子アプリケーション向けに開発されました。最大 Tg が 200℃ のこの中損失材料は、リンと窒素の化合物を統合し、ハロゲン、アンチモン、赤リンの添加剤を使用せずに UL94V-0 難燃グレードを達成しています。 TU-865 は、AOI 検査プロセスに対応し、紫外線カット機能を備えており、自動化された工業生産ラインに最適です。
専用プリプレグTU-865Pとの組み合わせにより、複雑な多層積層にも対応します。低い熱膨張係数、超低い吸湿率、優れた耐薬品性、優れた寸法安定性が特徴です。 TU-865 は、優れた CAF 移行防止機能と鉛フリーはんだ付けの熱サイクルに対する強力な耐性を備えており、繰り返しの高温組み立てや極度の耐環境性を必要とする製品に最適です。
キーマテリアル特徴s
| パラメータ | 仕様・備考 |
| ガラス転移温度 (Tg) | 180℃（標準）/200℃（最高）、鉛フリーはんだ対応の高耐熱性 |
| 難燃グレード | UL94 V-0、産業機器向けの安心の耐火性能 |
| 材料特性 | ハロゲンフリー、アンチモンフリー、環境に優しいグリーン基板 |
| 吸湿率 | 0.13%、湿気の多い作業条件に適した優れた耐湿性 |
| プロセスの互換性 | AOI加工対応＆UVカット特性あり |
| 特別公演 | 抗 CAF 機能、低 CTE、優れた化学的安定性および寸法安定性 |
主な利点
TU-865 高 Tg ハロゲンフリー基板は、重銅パワー PCB にとってかけがえのない利点をもたらします。
グリーン環境配合: ハロゲン、アンチモン、赤リンを含まず、世界的な環境保護基準に準拠
超高 Tg 特性により、複数の高温はんだ付けプロセス中の熱変形に耐えます
低い熱膨張係数により、厳しい温度サイクル下でも寸法が安定します
優れた耐湿性と耐薬品性により、複雑で過酷な作業環境に適応します。
強力な CAF 耐性により、導電性陽極フィラメントの腐食故障を効果的に防止します
標準化された工業生産のための鉛フリー組立プロセスとの完全な互換性
代表的な用途
この 8 層 10 オンスの重銅 TU-865 PCB は、高出力および高信頼性の産業分野で広く応用されています。
自動車電子システムおよび過酷な環境の車両制御モジュール
高電力サーバー電源ボードとエネルギー貯蔵管理ユニット
通信機器および携帯電話基地局の電源バックプレーン
産業用大電流制御機器および高出力インバータ回路
長期間の連続稼働が必要なオートメーション産業用制御ボード
