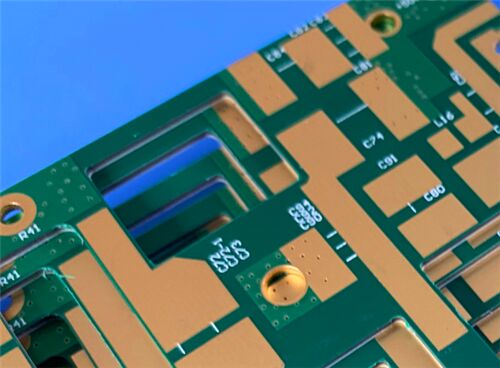

このPCBは,TG200等級のTU-872SLK改変エポキシFR4電解体を持つ20層の高密度相互接続回路板としてランク付けされています.不対称な銅構成は0.5オンス内部の銅と1オンス外部の銅完成板の厚さは3mm. 板の表面を覆う2面の緑色の溶接マスクと白いシルクスクリーン高品質のニッケル・パラジウム・ゴールド表面処理により 安定した表面伝導性が確保されます厳格なIPCクラス3基準に沿って,この先端のレーザーベースのHDI PCB精密なインピーデンス回路と 完全に樹脂で満たされたバイアスを統合していますこの低損失高速回路ボードは 高性能コンピューティングハードウェアにシームレスにフィットします通信基地局と高周波サーバーフレームワーク.
PCB 仕様
| 建築物 | 詳細 |
| 基礎材料 | TU-872 SLK 改変されたエポキシ FR4基板 (Tg 200°C),高速回路用低Dkおよび低損失ダイレクトリック |
| 層数 | 高速および高周波信号伝送のために最適化された高級HDI多層ボード |
| 板の寸法 | 215mm × 137mm (4PCS),統合輸送のための2×2パネルレイアウトに配置 |
| 完成板の厚さ | 3.0mm 統合ラミネーション構造,密度の高い内部路線のために優れた平らさを維持 |
| 銅の重量 | 外層: 1oz 完成銅; 内層: 0.5oz 銅,複雑な高速回路配線に適しています |
| 表面塗装 | ニッケル・パラジウム・ゴールドコーティング 耐腐蝕性も安定した伝導性も高い |
| シルクスクリーンと溶接マスク | 上と下: 透明なマークと耐久性のある保温保護のために白いシルクスクリーンと緑色の溶接マスク |
| 進んだプロセス | レーザーで刻まれたHDIマイクロビア,精密インペダンスチューニング,信頼性の高い内側隔熱のためのフル樹脂プラグ |
| 品質基準 | 重要産業用電子機器の導入に関するIPC-3級仕様に適合する |
| 品質 テスト | 100%の検査で,阻力確認,電気連続性,樹脂で満たされたバイアスの空隙検出 |
アートワークの形式とコンプライアンス規格
アートワークフォーマット:高精度HDI多層ボードのための普遍的な産業フォーマットであるGerber RS-274-Xで提供されています.
品質グレード:IPC-3級,高信頼性の電子機器の最高産業基準
利用可能性: 各国の需要を満たすために世界的な輸送をサポートします.
TU-872 SLK基板の導入
TU-872 SLKは,高級樹脂製で製造され,標準のE-ガラス繊維で強化された高級改造されたエポキシFR4電解体です.この低負荷材料は,低ダイエレクトリック常数と低消耗因子を持っています高速デジタル伝送と多層高周波回路に対応し,鉛のない環境に優しいプロセスと従来のFR4ワークフローと良好な互換性を維持しています.複雑な多層ラミネーション構造に強い適応性を与える.
TU-872 SLKは,優れた物理的および化学的特性,特に優れた耐湿性,最適化されたZ軸熱膨張,安定した化学的惰性,安定した熱性能を含む.組み込まれたアリルネットワーク化合物は構造的強度と信頼性の高いCAF抵抗性を高めます一貫した Dk/Df 値は,異なる周波数スペクトルで安定した電気性能を維持し,この基板を高級コンピューティングおよび通信ハードウェアの信頼できるオプションにします.
主要な 材料 特徴
| パラメータ | 仕様と注意事項 |
| ガラスの変化温度 (Tg) | 200°Cで,繰り返しラミネーションサイクルを通して例外的な熱安定性を提供します |
| 変電常数 (Dk) | 4個未満0高速データ送信のために信号衰弱を最小限に抑える |
| 消耗因子 (Df) | 0より小さい010高周波回路の超低電源損失を保証する |
| プロセス互換性 | 鉛のないリフローと標準FR4処理に適応可能 |
| 特別演出 | CAF耐性,低Z軸CTE,高湿度,化学耐性 |
性能と処理の利点
信頼性の高い高速および高周波操作のための均一な低Dk/Df電気特性
精製されたZ軸熱膨張は,ラミネーションサイクル中の熱変形を抑制する
信頼性の高いCAF抵抗は,導電性アノド性繊維の腐食障害を防ぐ
湿気や厳しい作業環境での使用に適した強い耐湿性
卓越した次元均一性,一貫した厚さ,優れた平ら性
透孔構造と溶接手順の信頼性の高い機械耐久性
鉛のない組み立てとFR4加工の主流ワークフローとの完全な互換性
TU-872 SLKの典型的な用途
TU-872 SLKは,高速低負荷ダイレクトリックとして機能し,高級の商業通信およびコンピューティングインフラストラクチャに適しています.
- ラジオ周波数回路と高周波信号処理モジュール
- 高性能コンピューティングシステム用のバックプラネット・ボードとマザーボード
-通信ラインカードと産業用データ保存装置
- サーバーのメインボードと電信基地局のハードウェア
- オフィスネットワークルーター及びブロードバンド信号伝送装置
|
|
