商品の詳細:
|
| 基材: | ISOLA 370HR 高性能高Tg FR-4 | レイヤー数: | 6 層 |
|---|---|---|---|
| プリント基板の厚さ: | 1.6mm | プリント基板サイズ: | 111mm×78mm（1個） |
| はんだマスク: | 緑 | シルクスクリーン: | 白 |
| 銅の重量: | 各層に1オンスの銅 | 表面仕上げ: | ENIG、金の厚さ 2μ" |
| ハイライト: | Coverlayの黄色い倍はFPC味方した,1oz倍はFPC味方した,1oz FPCの適用範囲が広いプリント回路 |
||

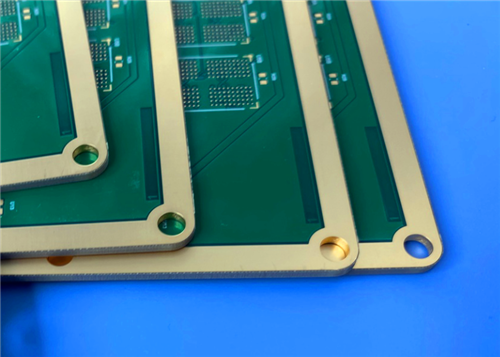

このカスタム6層硬い多層PCBは,プレミアムで製造されていますISOLA 370HR高Tg FR-4 介電基板. 2μ " ENIG 塗装と白いレジェンドの双面緑色溶接マスクで完成. 1 オンスの銅を各導電層に採用します.完成板の厚さ 6mm表面層に50Ωの制御インピーデンスで構成され,幅11ミリ,PCBはIPCクラス-3の要件を満たし,穴の銅厚さ25μmで,優れた熱安定性を持っています.高信頼性の工業電子アプリケーションのためのCAF抵抗と普遍的なFR-4プロセス互換性.
PCB 仕様
| パラメータ項目 | 仕様 |
| 層構成 | 6層硬いPCB |
| 基礎材料 | ISOLA 370HR 高性能高Tg FR-4 |
| 板の寸法 | 111mm × 78mm (1枚) |
| 完成板の厚さ | 1.6mm |
| 銅の重量 | 1オンス各層の銅 |
| 表面仕上げ | ENIG 金の厚さ2μ" |
| 溶接マスク & シルクスクリーン | 緑色の溶接マスク 両側には白色の文字 |
| 品質基準 | IPCクラス3 |
| 厚さによる塗装 | 25μmの穴の銅 |
| 阻力要求 | 上層: 11ミリトールの幅, 50Ωの制御インペダンス |
ISOLA 370HR 材料紹介
ISOLA 370HRは,高性能180°C Tg FR-4素材システムで,高熱性能と長期的アプリケーション信頼性を要求する多層印刷ワイヤリングボードのために開発されました.Eグレードのガラス繊維で強化された特有の多機能エポキシ樹脂で製造標準FR-4プロセスの互換性を維持しながら,従来のFR-4と比較して,熱耐久性が向上し,熱膨張が減少します.
機械的な強度,化学的耐久性,湿度耐性は FR-4 標準性能基準を満たすか超えている.370HRはAOI検査と完全に互換性があるまた,複雑な連続ラミネーション多層プロジェクトにも適しています.
主要な材料の特徴
優れた熱性能:180°C Tg (DSC),340°C Td (TGA @ 5%減量),構造信頼性の低いCTE;60分T260耐久性,30分T288耐久性
環境準拠:完全にRoHS準拠
紫外線遮断とAOI互換性:高検査精度で製造と組立効率を向上させる
優れたCAF耐性:使用寿命を延長するために導電性アノド性電線の成長を抑制する
簡単に製造: 量産のための標準FR-4製造ワークフローに一致する
材料の選択肢: 異なるコア厚さ,プリプレグ形,ガラス織物,銅薄膜が利用可能.カスタマイズされた銅厚さは受け入れられます.
完全業界資格:IPC-4101D仕様に準拠,UL認証 (ファイル番号E41625),UL MCILプログラム承認
典型的な用途
