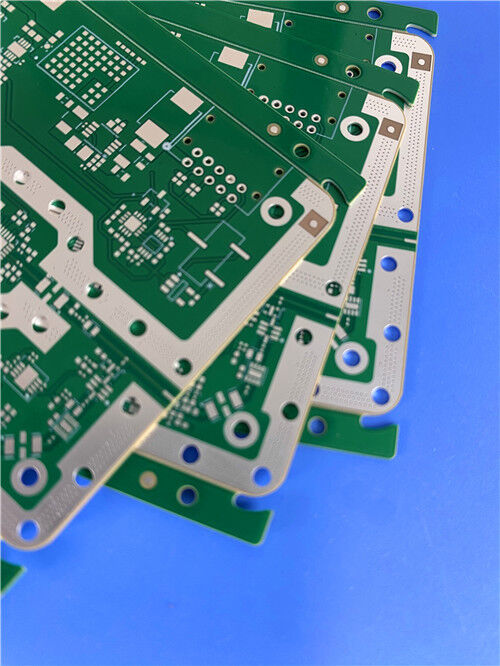

6層MT77 PCB 超低損失樹脂プラグ ブラインドバイアス回路

この 6 層 MT77 Astra PCB は、高精度 RF およびマイクロ波アプリケーション向けに設計されたプレミアム超低損失高周波回路基板です。 3 枚の 0.127mm MT77 Astra コア ラミネートと、それに適合する MT77 Astra プリプレグで製造されたこのカスタム高周波 PCB は、完成基板厚 0.994mm を実現します。細線配線用の0.5オンスの内側銅層と、安定した高周波信号伝送用の1オンスの外側銅層を備えたプロフェッショナルなハイブリッド銅構造を採用しています。

浸漬銀表面仕上げ、緑色のはんだマスク、および白色のシルクスクリーンを特徴とするこの自動車グレード RF PCB は、完全な電気めっき充填とカスタマイズされた L1-L2、L5-L6 ブラインド ビアを備えた G12 樹脂プラグなどの高度な工業プロセスを採用しています。 FR-4 製造ワークフロー、HDI レイアウト、VIPPO 設計と完全に互換性のある MT77 Astra 6 層 PCB は、0.0017 という超低 Df 損失と幅広い温度で安定した Dk 性能を備えています。高価な PTFE マイクロ波基板に代わる費用対効果の高い代替品として、自動車レーダー、長距離アンテナ、商用マイクロ波通信デバイスに広く使用されており、UL E41625 および RoHS 準拠の認定を受けています。

MT77アストラとは？低損失高周波PCB材料

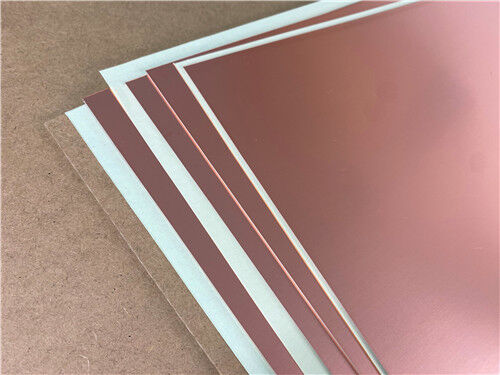

MT77 Astra は、最新の商用 RF、マイクロ波、自動車レーダー PCB 設計向けにカスタマイズされたプロフェッショナルな熱硬化性高周波ラミネートです。この高性能基板は、-40°C ～ +140°C の広い温度範囲にわたって極めて安定した誘電率 (Dk) を維持し、W バンドの高周波動作をサポートします。従来の高損失 PCB 材料とは異なり、MT77 Astra は極端な熱変化や周波数変化下での電気パラメータのドリフトを排除し、複雑な作業環境でも一貫した信頼性の高い回路出力を保証します。

Df=0.0017 という超低誘電正接を特徴とする MT77 Astra は、高周波信号の減衰と伝送損失を効果的に最小限に抑え、PTFE 材料よりもはるかに低い製造コストでマイクロ波レベルの電気的性能を実現します。この高周波積層板は、優れた製造性、完全な FR-4 プロセス互換性、優れた寸法安定性、および多層積層への適応性を誇ります。 HDI 小型化、任意層相互接続、VIPPO 構造設計をサポートする MT77 Astra は、完全に鉛フリーアセンブリ互換性があり、UL 認定および RoHS 準拠であり、ハイエンド RF 電子製品の量産に最適です。

MT77 アストラ PCB の特長

MT77 Astra PCB の処理と製造の利点

従来の高周波基板と比較して、MT77 Astra PCB 材料は優れた電気的性能と優れた量産生産性を兼ね備えており、高精度をサポートします。HDI多層PCBより高い歩留まりとより低いコストでの製造:

FR-4 プロセスとの完全な互換性: 特別な機器は必要ありません。標準の FR-4 生産ラインに完全に適応し、高周波 PCB 生産の技術的閾値と製造コストを効果的に削減します。

高効率ラミネート性能: 短いラミネートサイクルを特徴とし、繰り返しの多層ラミネートプロセスをサポートし、複雑な多層構造に優れた樹脂流動と充填効果を提供します。

簡素化された加工ワークフロー: 穴加工中のドリルビットの摩耗を軽減し、プラズマデスミア手順を排除し、生産効率と最終製品の歩留まりを大幅に向上させます。

優れた寸法安定性: 繰り返しの熱サイクル後も安定した基板の平坦性と正確な寸法公差を維持し、基板の変形や層の位置ずれの欠陥を回避します。

高度な設計互換性: 任意の層の相互接続、HDI 小型化テクノロジ、および VIPPO 設計と完全な互換性があり、高密度でコンパクトな高周波 PCB レイアウトをサポートします。

6層MT77 Astra PCBの全仕様

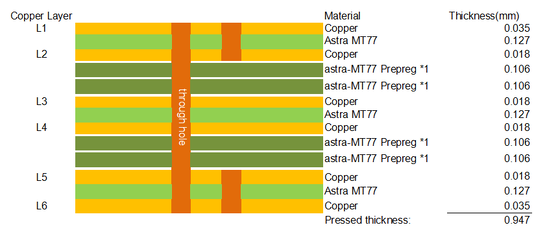

6 層 MT77 Astra PCB スタックアップ構造

MT77 アストラ マテリアルの技術仕様

カスタム PCB サービスと品質保証

アートワークの形式:当社は、カスタム MT77 Astra 高周波 PCB 製造用の標準 Gerber RS-274-X 設計ファイルをサポートし、すべての RF およびマイクロ波回路プロジェクトで正確で再現性のある製造結果を保証します。

厳格な品質管理:すべての MT77 Astra 6 層 PCB は IPC-Class-2 規格に準拠しています。完成したすべての基板は出荷前に 100% 電気テストを受け、オープン/ショート欠陥を排除し、安定したバッチの一貫性を保証します。

グローバルカスタムサービス:当社は、すべての PCB 注文に対する専門的な技術コンサルティング、個別の見積もり、世界各地への発送を含む、ワンストップのカスタマイズされた PCB ソリューションを提供します。

MT77 PCBの主な用途

• 自動車用レーダーシステム
• 長距離通信アンテナ
• RFおよびマイクロ波回路モジュール
• 車載用高周波電子機器
• Wバンド高周波デバイス

結論

この 6 層 MT77 Astra 超低損失 RF PCB は、自動車レーダーおよび高周波通信デバイス用に最適化された高性能マイクロ波グレード回路基板です。 0.0017 の超低誘電正接、-40 °C ～ +140 °C での安定した誘電性能、および完全な FR-4 プロセス互換性により、より低い製造コストで PTFE レベルの RF 性能を実現します。 G12 樹脂プラグ、高精度ブラインドビア構造、およびハイブリッド銅厚設計を備えたこの認定高周波 PCB は、輸入マイクロ波基板のコスト効率の高い理想的な代替品であり、ハイエンドの自動車レーダー、長距離アンテナ、高精度マイクロ波電子製品の量産に適しています。
