| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
6.6ミルRO4350Bおよびレーダー システムのための10ミルRO4350Bの4つの層高周波PCB

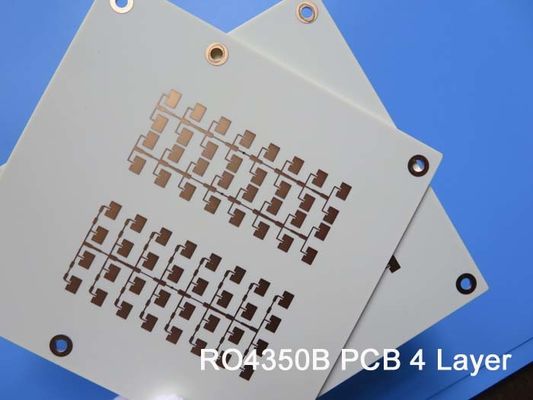

（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
多層高周波PCBsはprepregの接着剤の含んだすべての高周波材料から作られる。例えば、4層RO4350B PCBはRO4350Bの基質の2つの中心の混合物である。すべてに知られているように、RO4350B家族、60mil （1.524mm）へのすなわち4mil （0.101mm）に8つの中心がある。
従って4つの層の旋回待避が多くの違った方法ですることができることは非常に興味深い。
今日私達はであるレーダー システムの適用のための6.6milおよび10mil RO4350Bの基質で造られた4層RO4350Bの高周波PCB話した。このRF板は最低4milトラックおよび5milギャップとの0.82mmの厚さがある。これは誘電性のprepregとしてRO4450Bの純粋な高周波多層PCBである。他の指定は緑のはんだのマスク、パッドでめっきされる液浸の金上の白いシルクスクリーンである。全体の板はパネルごとに1供給される。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ50のパネルは郵送物のために詰まる。旋回待避の細部はここにある:
特徴および利点
1) 低い誘電性の許容および損失による優秀な高周波性能;
2) よい高温および低温の抵抗（- 192℃-260℃）;
3) 最初生産の資格があるプロダクト率:>95%
4) 時間通りに配達:>98%
5) 顧客の不平率: <1>
適用
可変誘導結合器、タワー取付けられたブスター、電力増幅器、音響の検出センサー、RFは転換する、
変数およびデータ用紙
| PCBのサイズ | 85 x 100mm=1PCS |
| 板タイプ | 多層PCB |
| 層の数 | 4つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1つのoz） +plateの最上層 |
| 誘電性RO4350B 0.168mm （6.6ミル） | |
| 銅-------35um （1oz） | |
| 誘電性RO4350F 0.203mm （8ミル） | |
| 銅------35um （1oz） | |
| 誘電性RO4450B 0.254mm （10ミル） | |
| 銅------35um （1oz） +版の最下の層 | |
| 技術 | |
| 最低の跡およびスペース: | 4ミル/5ミル |
| 最低/最高の穴: | 0.25 mm/2.0 mm |
| 異なった穴の数: | 5 |
| ドリル孔の数: | 175 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 3 |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | RO4350B Tg280℃、えー<3> |
| 最終的なホイルの外面: | 1.5 oz |
| 内部最終的なホイル: | 1つのoz |
| PCBの最終的な高さ: | 0.82 mm ±0.1mm |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金 |
| に適用するためにマスクをはんだ付けしなさい: | N/A |
| はんだのマスク色: | N/A |
| はんだのマスクのタイプ: | N/A |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | N/A |
| 構成の伝説の色 | N/A |
| 製造業者の名前かロゴ: | N/A |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.25mm。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
|
|
