商品の詳細:
|
| 基材: | WL-CT300 高周波用熱硬化性誘電体材料 | レイヤー数: | 2層 |
|---|---|---|---|
| プリント基板の厚さ: | 0.25mm | プリント基板サイズ: | 66.04mm×43.18mm（1本）、寸法公差：±0.15mm |
| はんだマスク: | いいえ | シルクスクリーン: | 黒 |
| 銅の重量: | 1オンス | 表面仕上げ: | 純金メッキ |
| ハイライト: | PI物質的で適用範囲が広いPCB板,Peelable適用範囲が広いPCB板無し |
||

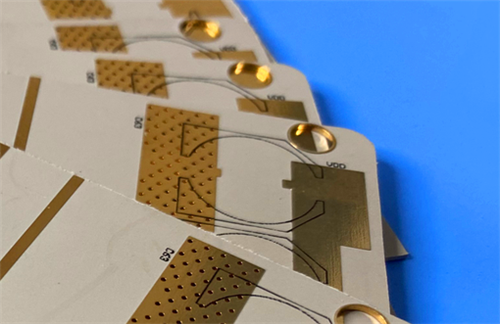

このカスタム2層硬い高周波PCBは,高信頼性のRF,マイクロ波,アンテナシステムアプリケーションのために設計された,Wangling WL-CT300熱固定型電解基板で製造されています.板は純粋な黄金塗装の表面仕上げを採用上層に黒いシルクスクリーンが印刷され,下層にはシルクスクリーンが印刷されず,両面の溶接マスクなしで製造されています.
PCB 仕様
| パラメータ項目 | 仕様 |
| 基礎材料 | WL-CT300 高周波熱固化ダイエレクトリック材料 |
| 層数 | 2層硬いPCB |
| 板の寸法 | 66.04mm × 43.18mm (1枚) 寸法許容: ±0.15mm |
| 最小の痕跡 / 空間 | 4ml / 5ml |
| 機械的な穴の最小サイズ | 0.25mm |
| タイプによって | ブラインドバイアスは採用されていません. 透孔バイアスのみを使用します. |
| 完成板の厚さ | 0.25mm |
| 外層 完成銅 重量 | 1オンス (1.4ミリ) |
| 厚さによる塗装 | 20μm |
| 表面塗装 | 純金 塗装 |
| シルクスクリーン層 | 上面は黒いシルクスクリーン 下面はシルクスクリーンがない |
| 溶接マスク層 | 上と下の溶接マスクがない |
| 品質テスト | 輸送前に実施された100%の完全な電気連続性および隔熱試験 |
PCB 層の積み重ね構造
| 層名 | 仕様 |
| 銅層1 (上層) | 35μm 完成銅厚さ |
| 介電核 | ワングリング WL-CT300 高周波素材 厚さ0.127mm (5ミリ) |
| 銅層2 (下層) | 35μm 完成銅厚さ |
アート 作品 と 品質 基準
アートワークフォーマット: 生産準備中の Gerber RS-274-X データが提供されており,正確な回路パターニングと完全な製造互換性を保証するための普遍的な業界標準です.
品質基準:IPC2級信頼性基準に従って製造および検査され,標準的な商業および産業用電子アプリケーション要件を満たしている.
供給範囲: プロジェクト要件を満たすために世界的な輸送を容易にする.
ワングリング WL-CT300 材料概要
ワングリング WL-CT300は,高周波アプリケーションに適した高性能熱固性銅塗層ラミネートです.それは炭化水素樹脂からできています.複合セラミックフィラーとガラス繊維の強化高周波回路設計の厳格な要求を満たすため,優れた低損失ダイレクトリック特性を提供します.
従来のPTFE基板とは異なり,WL-CT300は標準FR4製造プロセスをサポートし,よりシンプルな加工,より高い生産一貫性,より高いコスト効率を提供します.輸入された同等の高周波材料の 高性能代替として機能します.
炭化水素樹脂と複合陶器の相乗効果により 安定した電圧不変と損失触角が可能になります低熱膨張系数と優れた高温耐性この素材は,ガラスの移行温度 (Tg) が280°Cを超えると,高い信頼性の高い高周波シナリオのために優れた構造および電気的安定性を維持します.
主要な材料の性能特性
安定した低損失型電解特性: 一貫した超低高周波損失 (DK=3) を特徴とする.00, DF=0.0025 @10GHz/23°C) で安定して正確な高周波信号伝送を保証する.
優れた熱安定性:低TCDK,高熱伝導性,超高Tgは,変動温度下での優れた熱安定性および熱分散能力を提供します.
高い機械的・構造的安定性:CTEと銅がうまくマッチすることで熱圧を軽減し,高密度・高温での構造的安定性と信頼性を高めます.
優れた環境適応性:低湿度吸収が安定した電気的および機械的性能を保証し,長期間の屋外および工業的複雑な環境に適応します.
WL-CT300 材料の特性
| ダイレクトリ常数 (DK) | 3.00 @10 GHz/23°C |
| 消耗因子 (DF) | 0.0025 @10GHz |
| ダイレクトレクトル常数 (TCDK) の熱系数 | 27ppm/°C |
| 熱伝導性 | 0.41 W/m·K |
| 熱膨張係数 (CTE) | X軸: 15ppm/°C; Y軸: 14ppm/°C; Z軸: 31ppm/°C |
| 水分吸収 | 0.15% |
| ガラスの変化温度 (Tg) | >280°C |
| 適用可能な銅製フィルム | 標準の電解銅ホイル:0.5オンス,1オンス |
典型的な応用シナリオ
超低周波高周波損失,卓越した熱安定性,信頼性の高い機械性能,FR4対応の製造能力WL-CT300 PCB は高精度 RF で広く使用されています電子レンジとアンテナシステム,以下の分野をカバーする:
