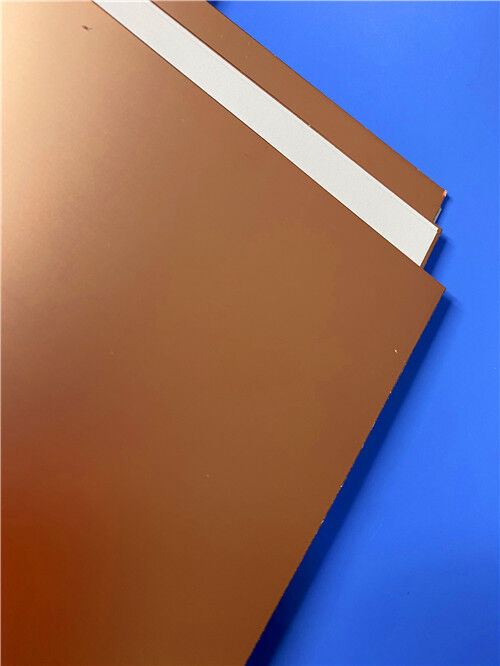

CuClad®ラミナートは,織物繊維とポリテトラフッロエチレン (PTFE) から構成された複合材料で,特に印刷回路板 (PCB) の基板として使用するために設計されています.ガラス繊維とPTFEの比率を正確に調整することでCuCladラミナートは 多様性のある製品ポートフォリオを提供します.超低ダイエレクトリック常数と損失触角を持つ変数から,より高い次元安定性のために最適化された高強化グレードまで.
同等の介電常数を持つ非織物繊維ガラス強化PTFEラミナットと比較して,CuClad製品の織物繊維ガラス強化はより高い寸法安定性を有します.安定した繊維ガラス布に施された厳格に制御されたPTFEコーティングプロセスにより,ロジャースは,より幅広いダイレクトリコンスタンツオプションのラミナットを供給することができます.繊維ガラスで強化された代替品と比較して,電圧不変の均一性が向上したこれらの性能特性により,CuCladはフィルター,コップラー,低騒音アンプの製造のための好ましい材料ソリューションとして位置づけられています.
CuCladラミネートの特徴は,交差層構造である.PTFEで覆われたガラスの繊維層の連続層は,互いに90°を向いている. This unique design ensures true electrical and mechanical isotropy across the XY plane—a feature exclusive to CuClad laminates that no other woven or non-woven fiberglass-reinforced PTFE laminates on the market can match特定の段階配列アンテナアプリケーションでは,設計者はこの同位体のレベルが重要な性能前提であることを確認しました.
CuClad 217 (介電常数 Er が 2.17 〜 2 である)20) 低ガラス繊維対PTFE比率を活用して,すべてのガラス繊維強化PTFEラミナットの間で最小の電圧不変と消耗因数を達成するこれらの性質は,より高速な信号伝播速度と,より高い信号対ノイズ比率を促進します.
特徴 と 利点
- 交差層のガラスの繊維織物構造,交替層が90°向いている
-PTFEとガラスの比率が高い
- 同等の非織物ガラス繊維強化ラミナットと比較して優れた介電常量均一性
-XY平面における電気的および機械的同位体
- 信号損失が非常に低い
- ダイエレクトリック常数 (Er) の変動に敏感な回路に最適
典型的な用途
- 軍事電子システム (レーダー,電子対策 (ECM),電子支援手段 (ESM) を含む)
-マイクロ波コンポーネント (低騒音増幅器 (LNA),フィルター,カップラーなど)
| 属性 | テスト方法 | 条件 | キュークラッド 217 |
| ダイレクトレクトル常数 @10 GHz | IPC TM-650 2 について5.5.5 | C23/50 | 2.172 について20 |
| 変電常数 @1MHz | IPC TM-650 2 について5.5.3 | C23/50 | 2.172 について20 |
| 分散因数 @10 GHz | IPC TM-650 2 について5.5.5 | C23/50 | 0.0009 |
| Er の熱係数 (ppm/°C) | IPC TM-650 2 について5.5.5 調整された | -10°Cから+140°C | -160. -160. -160. |
| 剥離強度 (インチあたり1ポンド) | IPC TM-650 2 について4.8 | 熱 ストレス の 後 | 14 |
| 容積抵抗性 (MΩ-cm) | IPC TM-650 2 について5.17.1 | C96/35/90 | 2.3×108 |
| 表面抵抗性 (MΩ) | IPC TM-650 2 について5.17.1 | C96/35/90 | 3.4×106 |
| 弧抵抗 (秒) | ASTM D-495 | D48/50 | >180 |
| ストレンジルモジュール (kpsi) | ASTM D-638 | A, 23°C | 275, 219 |
| 張力強度 (kpsi) | ASTM D-882 | A, 23°C | 8.86 について6 |
| 圧縮モジュール (KPSI) | ASTM D-695 | A, 23°C | 237 |
| 折りたたみのモジュール (kpsi) | ASTM D-790 | A, 23°C | 357 |
| ダイレクトリック分解 (kv) | ASTM D-149 | D48/50 | >45 |
| 固有重量 (g/cm3) | ASTM D-792 メソッドA | A, 23°C | 2.23 |
| 水吸収量 (%) | 3 ミル-S-13949H7.7; IPC TM-650 2.6.2.2 | E1/105 + D24/23 | 0.02 |
|
熱膨張係数 (ppm/°C) - X軸 - Y軸 - Z軸 |
IPC TM-650 2 について4.24 メットラー 3000 熱機械 分析器 |
0°Cから100°C | 29 |
| 28 | |||
| 246 | |||
| 熱伝導性 | ASTM E-1225 | 100°C | 0.26 |
|
排出ガス - 総質量損失 (%) 収集された揮発性凝縮材料 (%) 水蒸気回復 (%) 可視コンデンサート (±) |
NASA SP-R-0022A 最大1.00% 最大0.10% |
125°C ≤10−6トール
|
0.01 0.01 0.00 はい |
| 炎症性 | UL 94 垂直燃焼 IPC TM-650 2.3.10 | C48/23/50,E24/125 試料の種類について | UL94-V0 に適合する |
|
|
