商品の詳細:
お支払配送条件:
|
| 基材: | PTFE | PCBの厚さ: | 1.6mm |
|---|---|---|---|
| 銅の重量: | 0.5 oz | 層の計算: | 2つの層 |
| はんだのマスク: | 光沢の緑 | PCBのサイズ: | 89 x 61mm=1PCS |
| 表面の終わり: | OSP | ||
| ハイライト: | PTFEの高周波プリント基板,0.5 Ozの高周波プリント基板,0.5 Oz高周波PCB |
||

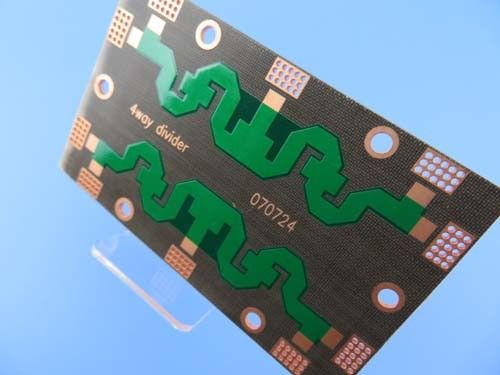

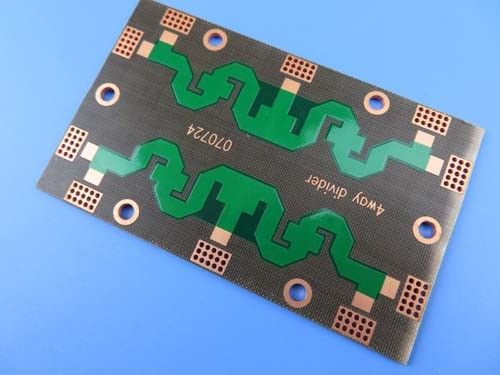

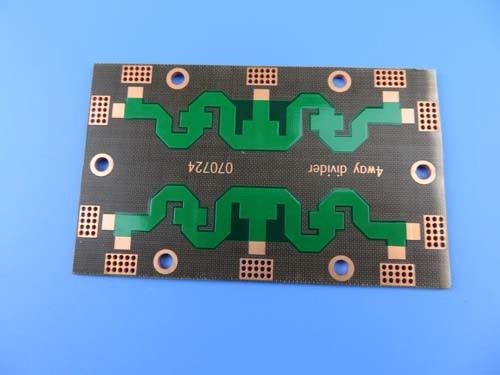

DK2.65 PTFEの倍の高周波PCBはコンバイナーのためのOSPそしてグリーン・マスクと味方した
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
一般に「プラスチック王として」知られているポリテトラフルオルエチレン（PTFEのための不足分）は、重合によって四フッ化 エチレンから成っているポリマー混合物である。それに優秀な化学安定性、耐食性、密封、高い潤滑および非粘着性が、電気絶縁材およびよいあり抵抗を老化させる。プラスチックの設計として使用されて、それはPTFEの管、棒、ベルト、版、フィルムに等作ることができる。通常それは防蝕管、容器、ポンプ、弁、またレーダーの高周波通信設備、ずっと無線設備の高性能の条件で使用している。
ポリテトラフルオルエチレン（F4、PTFE）に一連の優秀な性能がある:
1。高温抵抗:長期使用温度200~260の摂氏温度。
2.low温度の抵抗:-100の摂氏温度でまだ柔らかい;
3.corrosion抵抗:抵抗力がある水のregiaおよびすべての有機溶剤;
4.climate抵抗:プラスチックの最もよい老化する生命;
5.high潤滑:プラスチック（0.04）の最も小さい摩擦係数を使って;
6.Non粘性:物質に付着しないで固体材料の最低の表面張力を使って;
7.non有毒:生理学的なinertnessを使って;
絶縁体のCのクラスにとって理想的な8.excellent電気特性は新聞の積み重ねの厚い層高圧の1500ボルトを妨げることができる;
氷より9.smoother。
F4BM-1/2は科学的な公式および厳密な技術プロセスに従ってテフロン樹脂が付いているニスをかけられたグラス クロスのレイアップによって、薄板になる。このプロダクトは取る電気性能（より広い範囲の性能の比誘電率、より低い誘電性の損失角のタンジェント、高められた抵抗およびより多くの安定性）のF4Bシリーズ上のある利点を
RFおよびマイクロ波振動数で、PCBによる伝達の間に強い信号を保つPTFE材料の比誘電率は3.5低くまたはそれ以下に、それらをFR-4の高速限定を克服するために理想的にさせる。
私達のPCBの機能
| PCB材料: | ガラス繊維はPTFEに塗った |
| コード: | F4BM-1/2（家族シリーズ） |
| 比誘電率: | 2.2、2.55、2.65、3.0および3.5 |
| 層の計算: | 1つの層、2層および多層 |
| 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm）、3oz （105µm） |
| PCBの厚さ: | 0.25mm、0.5mm、0.8mm、1.0mm、1.5mm、2.0mm、3.0mm、4.0mm、5.0mm、6.0mm、8.0mm、10.0mm、12.0mm |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 |
| 表面の終わり: | 裸の銅、HASL、ENIG、銀、OSP、等。 |
PCBの指定
| PCBのサイズ | 89 x 61mm=1PCS |
| 板タイプ | マイクロウェーブPCB |
| 層の数 | 倍はPCB味方した |
| 表面の台紙の部品 | いいえ |
| 穴の部品を通して | 肯定 |
| 層の旋回待避 | 銅-------18um （0.5oz） +PLATE |
| PTFE 1.5mm | |
| 銅-------18um （0.5oz） +PLATE | |
| 技術 | |
| 最低の跡およびスペース: | 6mil/9mil |
| 最低/最高の穴: | 0.9/2.3mm |
| 異なった穴の数: | 3 |
| ドリル孔の数: | 156 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 1 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| ガラス エポキシ: | PTFE ER= 2.55 |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 1oz |
| PCBの最終的な高さ: | 1.6 mm ±0.16 |
| めっきおよびコーティング | |
| 表面の終わり | OSPの厚さ>0.2µm |
| に適用するためにマスクをはんだ付けしなさい: | 上、12micron最低 |
| はんだのマスク色: | 光沢の緑、Taiyo PSR-2000GT600D |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | シルクスクリーンは要求しなかった。 |
| 構成の伝説の色 | シルクスクリーンは要求しなかった。 |
| 製造業者の名前かロゴ: | シルクスクリーンは要求しなかった。 |
| を経て | 、開いたによって穴（PTH）を通ってめっきされる。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
F4B PTFEの電気特性
| 名前 | テスト条件 | 単位 | 価値 | |||
| 密度 | 標準状態 | g/ cm3 | 2.1|2.35 | |||
| 湿気の吸収 | 24時間20±2℃の蒸留水のすくい | % | ≤0.02 | |||
| 実用温度 | ハイ・ロー温度の部屋 | ℃ | -50℃~+260℃ | |||
| 熱伝導性 | W/m/k | 0.8 | ||||
| CTE （典型的な） | 0~100℃ （εr:2.1~2.3） | ppm/℃ | 25（x） | |||
| 34（y） | ||||||
| 252（z） | ||||||
| CTE （典型的な） | 0~100℃ （εr:2.3~2.9） | ppm/℃ | 14（x） | |||
| 21（y） | ||||||
| 173（z） | ||||||
| CTE （典型的な） | 0~100℃ （εr:2.9~3.5） | ppm/℃ | 12（x） | |||
| 15（y） | ||||||
| 95（z） | ||||||
| 収縮の要因 | 沸騰水の2時間 | % | 0.0002 | |||
| 表面の抵抗 | 500V DC | 標準状態 | M·Ω | ≥1×104 | ||
| 一定した湿気および温度 | ≥1×103 | |||||
| 容積抵抗 | 標準状態 | MΩ.cm | ≥1×106 | |||
| 一定した湿気および温度 | ≥1×105 | |||||
| Pinの抵抗 | 500V DC | 標準状態 | MΩ | ≥1×105 | ||
| 一定した湿気および温度 | ≥1×103 | |||||
| 表面の絶縁耐力 | 標準状態 | d=1mm （Kv/mm） | ≥1.2 | |||
| 一定した湿気および温度 | ≥1.1 | |||||
| 比誘電率 | 10GHZ | εr | 2.20、2.55、2.65、3.0、3.5 | |||
| （±2%） | ||||||
| 誘電正接 | 10GHZ | tgδ | 2.2 | ≤7×10-4 | ||
| 2.55|2.65 | ≤1×10-3 | |||||
| 3.0|3.5 | ≤1.5×10-3 | |||||
