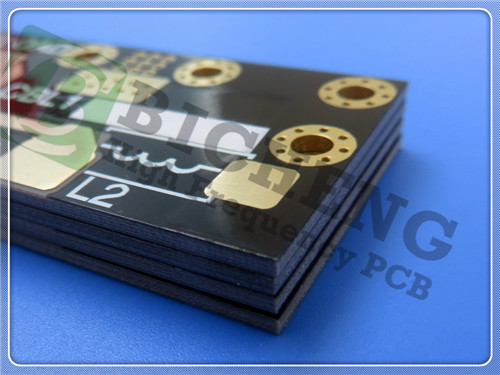

双面F4BTMS1000 PCB 6.35mm厚の赤銅回路

F4BTMS1000 PCBは,航空宇宙および防衛分野における高信頼性のアプリケーションの厳格な要求に応えるように設計されたF4BTMSシリーズの最新のイノベーションとして導入されています.F4BTMシリーズのこのアップグレード版は,材料の配列と製造プロセスにおける重要な進歩を組み込む優れた性能と多様性をもたらします

先進的な材料組成
特殊な製法ナノセラミックの 独特な混合物から製造され ポリテトラフッロエチレン (PTFE) 樹脂と混ぜられ 超薄と超細いガラス繊維の布で強化されていますF4BTMS1000は電磁波伝播にガラス繊維の負の影響を最小限に抑えるこの革新的な組成は,ダイレクトリック損失を大幅に削減し,次元安定性を向上させるように設計されています.材料を様々な用途に適している.

F4BTMS1000の主な利点は,電力の強さと熱伝導性の向上,低熱膨張係数である.これらの特徴は,安定した介電気温特性と,幅広い周波数範囲で使用性を向上させるさらに,F4BTMSシリーズにRTF低粗度銅ホイルが組み込まれ,導体損失をさらに削減し,優れた皮質強度を提供します.銅とアルミの両方のベースとの互換性を可能にする.

F4BTMS1000の主要特徴
介電常数 (Dk):F4BTMS1000は10GHzで10.2のDkを誇っており,正確な信号伝送が重要な高周波アプリケーションに最適です.


分散因子: 10GHz で 0.0020 と 20GHz で 0.0023 の値で,PCB は動作中にエネルギー損失を最小限に抑える.


熱膨張係数 (CTE):CTE値は16ppm/°C (X軸),18ppm/°C (Y軸),32ppm/°C (Z軸) で,55°Cから288°Cまでの広い温度範囲で安定性を確保する.


Dk の低熱系数: -320 ppm/°C で,この機能は温度変動下で一貫したパフォーマンスを保証し,設計の信頼性を高めます.


高熱伝導性: 0.81 W/mk で,この PCB は効率的な熱分散を促進し,最適な運用条件を維持するために重要です.


低水分吸収: 0.03%の水分吸収率で,F4BTMS1000は湿った環境で信頼性のある動作するように設計されています.

施工仕様
F4BTMS1000 PCBは,次の仕様を持つ堅固な2層硬い構造を備えています.

銅層 1: 35 μm
F4BTMS1000 コア: 6.35 mm (250 mil)
銅層2: 35 μm

板の寸法は98mm×98mm (±0.15mm) で,完成厚さは6.4mm. 最適な伝導性を確保するために,外層には1オンス (1.4ミリ) の完成銅重量が指定されています.

建築 の 詳細
最低の痕跡/スペース: 6/6ミリ
最小穴の大きさ:0.6mm
経面塗装厚さ: 20 μm
表面仕上げ: 裸の銅で,優れた伝導性があります.
電気テスト:各PCBは出荷前に100%の電気テストを受け,品質と信頼性を保証します.

品質保証と基準
製造はIPC2級規格に従って行われ,様々な用途に適した適度な信頼性を保証する.この品質へのコミットメントは,各F4BTMS1000PCBが厳格な性能基準を満たしていることを保証します重要な産業の顧客に安心感を与えます

典型的な用途
F4BTMS1000 PCBは,以下を含む様々な高い信頼性のアプリケーションに理想的に適しています.

航空宇宙機器:極端な条件下で一貫したパフォーマンスを要求するスペースとキャビンの設備にとって不可欠です


マイクロ波とRFアプリケーション:先進的なマイクロ波コンポーネントに最適です 信号の完整性と最小限の損失を保証します


軍用レーダー:軍用アプリケーションの精度要求を満たすために設計された


フードネットワークと相感アンテナ:配列アンテナや衛星通信に最適です

結論
F4BTMS1000 PCBは PCB技術の大きな飛躍であり,先進的な材料と厳格な製造プロセスを組み合わせて 卓越した性能と信頼性を提供しています.航空宇宙で使用されるかどうかこのPCBは現代電子機器の 課題に対応するように設計されています
