| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
みなさん、こんにちは。
今日は、厚さ3.0mmのF4B高周波回路基板のタイプについて説明します。
F4B シリーズの高周波材料は、主に PTFE ガラス繊維クロスとセラミック入り PTFE ガラス繊維クロスで構成されています。このシリーズは、コスト効率の高い選択肢であると同時に、その安定した品質により信頼できるものです。ナビゲーション、衛星通信、レーダー、4G や 5G 通信などの最新テクノロジーなど、さまざまな最新のアプリケーションで使用されています。
| プリント基板仕様 | |
| レイヤー数: | 両面 |
| ベース素材: | F4B DK 2.2 |
| 寸法： | 25×26mm |
| 仕上がり厚さ | 3.0mm±10% |
| 完成した銅の重量: | 1オンス |
| SMOBC: | いいえ |
| 表面仕上げ: | HASL 鉛フリー |
この基板の主な仕様は両面基板、基板はF4B、DKは2.2、長さ61mm×幅62mm、仕上げ厚さ3.0mm、仕上げ銅箔1.0オンス、はんだマスクなし、シルクスクリーンなし、表面仕上げはOSPです。
積み重ねを見てみましょう。
上層と下層は1オンスの銅仕上げです。 F4b 誘電体材料は 2 層の銅の中間にあり、厚さ 2.2、3.0mm で誘電率を示します。

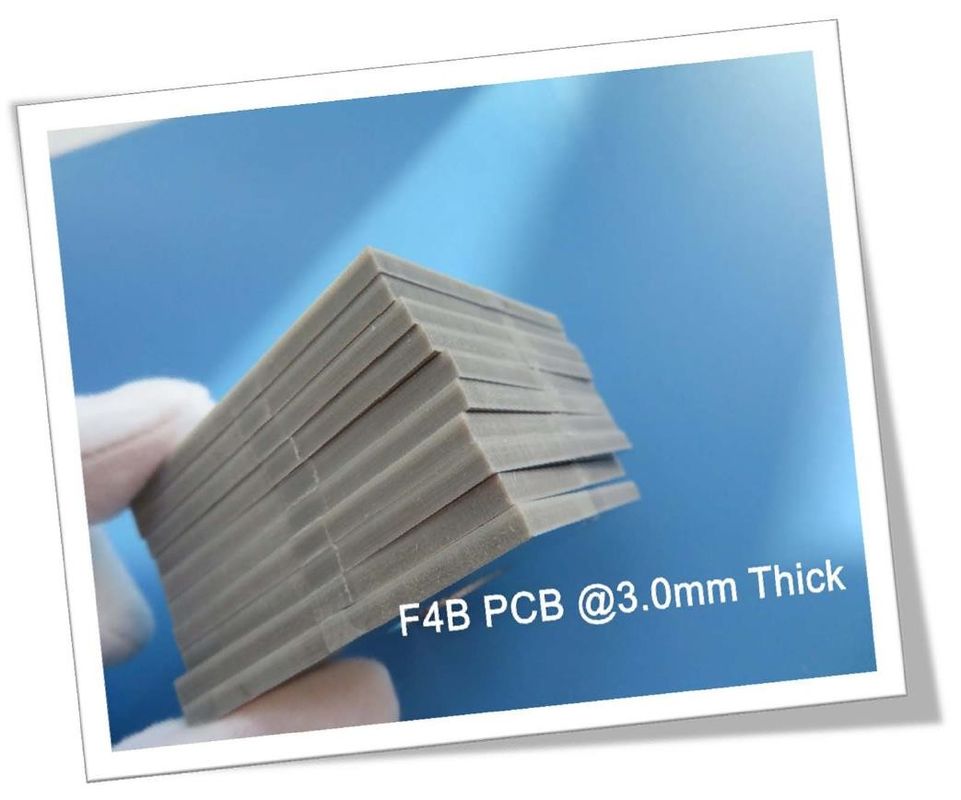

これがこの掲示板の写真です。 F4B基板の基本色は茶色です。
| PCB の機能 | |
| PCB材質: | PTFE |
| コード： | F4Bシリーズ |
| 誘電率: | 2.2、2.55、2.65 |
| 2.17、2.45、2.75、3.0 | |
| レイヤー数: | 1層、2層、多層、ハイブリッドタイプ |
| 銅の重量: | 0.5オンス、1オンス、2オンス、3オンス |
| プリント基板の厚さ: | 0.17mm、0.25mm、0.5mm、0.8mm、1.0mm、 |
| 1.5mm、2.0mm、3.0mm、4.0mm、5.0mmなど | |
| プリント基板のサイズ: | ≤400mm×500mm |
| 表面仕上げ: | 裸銅、HASL、ENIG、浸漬錫など |
F4B材の誘電率は2.2～3.0などと幅広く、基板厚さは0.17mm～5.0mmまであります。試作サービス、小ロット、量産サービスを提供できます。
ご不明な点がございましたら、お気軽にお問い合わせください。
読んでいただきありがとうございます。
付録: データシート PTFE(F4B)
| 名前 | 試験条件 | ユニット | 価値 | |||
| 密度 | 正常な状態 | グラム/センチメートル3 | 2.1～2.35 | |||
| 吸湿性 | 20±2℃の蒸留水に1時間浸漬 24時間 | % | ≤0.02 | |||
| 動作温度 | 高低温槽 | ℃ | -50℃～+260℃ | |||
| 熱伝導率 | W/m/k | 0.8 | ||||
| CTE (標準) | 0～100℃ (εr :2.1～2.3) | ppm/℃ | 25(×) | |||
| 34(y) | ||||||
| 252(z) | ||||||
| CTE (標準) | 0～100℃ (εr :2.3～2.9) | ppm/℃ | 14(×) | |||
| 21(y) | ||||||
| 173(z） | ||||||
| CTE (標準) | 0～100℃ (εr :2.9～3.5) | ppm/℃ | 12(×） | |||
| 15(y） | ||||||
| 95(z） | ||||||
| 収縮率 | 沸騰したお湯で2時間 | % | 0.0002 | |||
| 表面抵抗率 | DC500V | 正常な状態 | M・Ω | ≥1×104 | ||
| 一定の湿度と温度 | ≥1×103 | |||||
| 体積抵抗率 | 正常な状態 | MΩ.cm | ≥1×106 | |||
| 一定の湿度と温度 | ≥1×105 | |||||
| ピン抵抗 | DC500V | 正常な状態 | MΩ | ≥1×105 | ||
| 一定の湿度と温度 | ≥1×103 | |||||
| 表面絶縁耐力 | 正常な状態 | d=1mm(Kv/mm） | ≥1.2 | |||
| 一定の湿度と温度 | ≥1.1 | |||||
| 誘電率 | 10GHZ | εr | 2.20、2.55、2.65、3.0、3.5 (±2%) | |||
| 損失係数 | 10GHz | tgδ | 2.2 | ≤7×10-4 | ||
| 2.55～2.65 | ≤1×10-3 | |||||
| 3.0～3.5 | ≤1.5×10-3 | |||||
|
|
