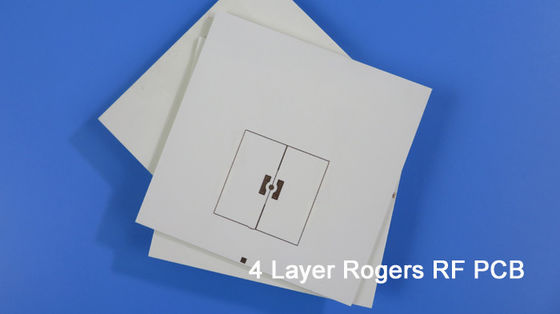

4層高周波PCB 6.6ミリに構築そして20ミリRO4350B レーダーセンサー用の盲点通路
(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
多層ロジャースPCBは,FR-4多層PCBとは異なる複数のコアを組み合わせたもので作られています.誰もが知っているように,RO4350Bファミリーには8つのコア,すなわち4mil (0.101mm) から60mil (1.524mm).
| RO4350B | |
| 4ミリ | 0.101mm |
| 6.6ミリ | 0.168ミリ |
| 10ミリ | 0.254ミリ |
| 13.3ミリ | 0.338ミリ |
| 16.6ミリ | 0.422mm |
| 20ミリ | 0.508ミリ |
| 30ミリ | 0.762mm |
| 60ミリ | 1.524mm |
4つの層を積み重ねる方法は いろいろあります
今日 ロジャースの4層PCBを紹介します 6.6ミリと 20ミリのRO4350Bで作られています
まず"つを見てみましょう.
層1から層2は第1コアである6.6ミリ,層3から層4は第2コアである20ミリ,それらはRO4450F (1RO4450F=4ミリ) の2枚のシートを通して組み合わせられています.このボードはレーダーセンサーに使用されます.厚さ 0mmIPC6012クラス2で製造されている. 供給されたゲーバーデータを使用して,このパッドは,IPC6012クラス2で製造されている.荷物を運ぶために10枚のボードを1枚ずつ梱包しています.
2つ目は前者と同じで 積み重ねが全て説明します
特徴と利点
1) 介電常数 (DK) が低く安定しているため,信号伝達は遅延なく良好です.
2) 浸透金には優れた表面平面性があり,特にBGAパッケージやCSP搭載部品のPCBでは,組み立てや溶接中に失敗率を減らすのに役立ちます.
3) 電気試験とAOI検査,熱ストレス試験,信頼性試験,保温抵抗試験,離子汚染試験を含む100%試験
4) プロトタイプから標準生産までの生産時間を節約するために迅速かつ柔軟性
5) UL 認定され,RoHS 準拠
適用するs
テレビアンテナ,トランスミッターコンビナー,サウンド制御スイッチインデュース,タワーマウントアンプ,RFモジュール,パワースプリッター,低ノイズブロック,4Gアンテナ
| PCB の サイズ | 70mm x 125mm = 1枚 |
| 板のタイプ | 多層PCB |
| 層数 | 4 層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ----- シグナル 18um ((0.5オンス) +プレートTOP層 |
| RO4350B 0.508mm | |
| 銅 ----- 平面0.018mm | |
| プレプレグ RO4450F X 3,0.305mm | |
| 銅 ----- 平面0.018mm | |
| RO4350B 0.508mm | |
| 銅 ------- 18um ((0.5oz) +プレート BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 4ミリ / 5ミリ |
| 最小/最大穴: | 0.4 mm / 5.6 mm |
| 異なる穴の数: | 12 |
| 穴数: | 121 |
| 磨いたスロット数: | 0 |
| 内部切断数: | NA |
| 阻力制御: | N/A |
| 金色の指の番号: | N/A |
| 板材 | |
| 基礎材料: | RO4350B Tg280°C,er<3.48ロジャース・コープ |
| 末尾のホイール外側: | 1オンス |
| ファイナルホイール内側: | 0.5オンス |
| PCBの最終高さ: | 1.42 mm ±10% |
| 塗装とコーティング | |
| 表面塗装 | 浸水金 |
| 溶接マスク 適用: | N/A |
| 溶接マスクの色: | N/A |
| 溶接マスクタイプ: | N/A |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | N/A |
| 部品レジェンドの色 | N/A |
| 製造者名またはロゴ: | N/A |
| VIA | 穴 (PTH) を塗装し,最小サイズは0.4mmである. |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
|
|
| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

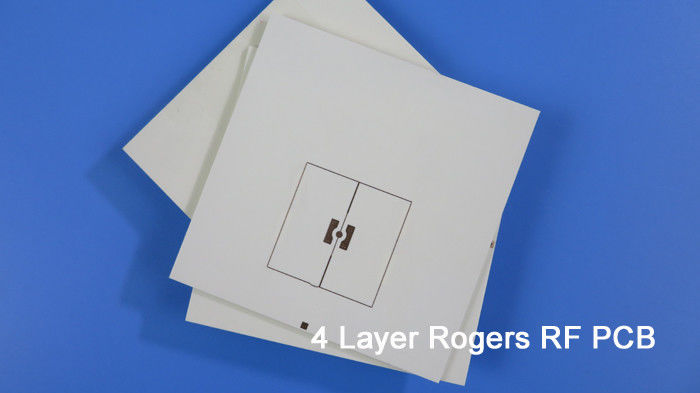

4層高周波PCB 6.6ミリに構築そして20ミリRO4350B レーダーセンサー用の盲点通路
(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
多層ロジャースPCBは,FR-4多層PCBとは異なる複数のコアを組み合わせたもので作られています.誰もが知っているように,RO4350Bファミリーには8つのコア,すなわち4mil (0.101mm) から60mil (1.524mm).
| RO4350B | |
| 4ミリ | 0.101mm |
| 6.6ミリ | 0.168ミリ |
| 10ミリ | 0.254ミリ |
| 13.3ミリ | 0.338ミリ |
| 16.6ミリ | 0.422mm |
| 20ミリ | 0.508ミリ |
| 30ミリ | 0.762mm |
| 60ミリ | 1.524mm |
4つの層を積み重ねる方法は いろいろあります
今日 ロジャースの4層PCBを紹介します 6.6ミリと 20ミリのRO4350Bで作られています
まず"つを見てみましょう.
層1から層2は第1コアである6.6ミリ,層3から層4は第2コアである20ミリ,それらはRO4450F (1RO4450F=4ミリ) の2枚のシートを通して組み合わせられています.このボードはレーダーセンサーに使用されます.厚さ 0mmIPC6012クラス2で製造されている. 供給されたゲーバーデータを使用して,このパッドは,IPC6012クラス2で製造されている.荷物を運ぶために10枚のボードを1枚ずつ梱包しています.
2つ目は前者と同じで 積み重ねが全て説明します
特徴と利点
1) 介電常数 (DK) が低く安定しているため,信号伝達は遅延なく良好です.
2) 浸透金には優れた表面平面性があり,特にBGAパッケージやCSP搭載部品のPCBでは,組み立てや溶接中に失敗率を減らすのに役立ちます.
3) 電気試験とAOI検査,熱ストレス試験,信頼性試験,保温抵抗試験,離子汚染試験を含む100%試験
4) プロトタイプから標準生産までの生産時間を節約するために迅速かつ柔軟性
5) UL 認定され,RoHS 準拠
適用するs
テレビアンテナ,トランスミッターコンビナー,サウンド制御スイッチインデュース,タワーマウントアンプ,RFモジュール,パワースプリッター,低ノイズブロック,4Gアンテナ
| PCB の サイズ | 70mm x 125mm = 1枚 |
| 板のタイプ | 多層PCB |
| 層数 | 4 層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ----- シグナル 18um ((0.5オンス) +プレートTOP層 |
| RO4350B 0.508mm | |
| 銅 ----- 平面0.018mm | |
| プレプレグ RO4450F X 3,0.305mm | |
| 銅 ----- 平面0.018mm | |
| RO4350B 0.508mm | |
| 銅 ------- 18um ((0.5oz) +プレート BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 4ミリ / 5ミリ |
| 最小/最大穴: | 0.4 mm / 5.6 mm |
| 異なる穴の数: | 12 |
| 穴数: | 121 |
| 磨いたスロット数: | 0 |
| 内部切断数: | NA |
| 阻力制御: | N/A |
| 金色の指の番号: | N/A |
| 板材 | |
| 基礎材料: | RO4350B Tg280°C,er<3.48ロジャース・コープ |
| 末尾のホイール外側: | 1オンス |
| ファイナルホイール内側: | 0.5オンス |
| PCBの最終高さ: | 1.42 mm ±10% |
| 塗装とコーティング | |
| 表面塗装 | 浸水金 |
| 溶接マスク 適用: | N/A |
| 溶接マスクの色: | N/A |
| 溶接マスクタイプ: | N/A |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | N/A |
| 部品レジェンドの色 | N/A |
| 製造者名またはロゴ: | N/A |
| VIA | 穴 (PTH) を塗装し,最小サイズは0.4mmである. |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
