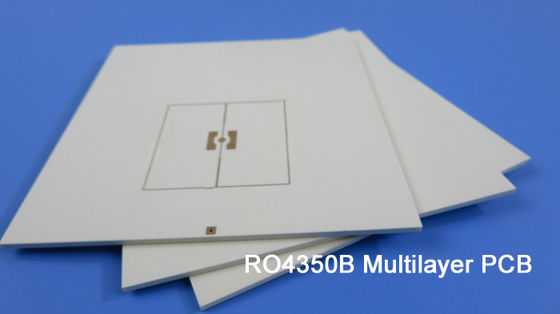

10広帯域無線解決のための層RO4450F 2mm RF PCB板

10 Layer RO4450F 2mm RF PCB Board For Broadband Wireless Solutions
10 Layer RO4450F 2mm RF PCB Board For Broadband Wireless Solutions 10 Layer RO4450F 2mm RF PCB Board For Broadband Wireless Solutions 10 Layer RO4450F 2mm RF PCB Board For Broadband Wireless Solutions 10 Layer RO4450F 2mm RF PCB Board For Broadband Wireless Solutions

大画像 :  10広帯域無線解決のための層RO4450F 2mm RF PCB板

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-071.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: RO4350Bの中心、RO4450B PP 層の計算: 10の層
PCBの厚さ: 2つのmm PCBのサイズ: 115 x 110mm=1PCS=1design
銅の重量: 内部0.5oz、外1oz 表面の終わり: 液浸の金(ENIG)上のElectrolessニッケル
ハイライト:

IATF16949 RF PCB板

,

2mm RF PCB板

,

10の層PCB



広帯域無線解決のための4mil RO4450Fの10mil RO4350Bの5つの中心で造られる10の層高周波PCB

(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



前のプロダクトでは、私達は4層RF PCBおよび6層RF PCBを話した。私達はロジャース多層PCBsがあらゆる別の中心から成っていることがわかった。従って10層RF PCB今簡単に、であるそれは右なるか。



10層RF PCBはロジャースの文書の5つの中心でなされる。最終的な厚さが大いにより厚い、従ってではないので薄い中心通常6.6mil RO4350B、10mil RO4350B、13.3mil RO4350B、8mil RO4003C and12mil RO4003C等のような、使用される。



この10層PCBはRO4450Fのprepregによって結合される10mil RO4350Bの5つの中心に今日ある。

それは広帯域無線解決の適用のためである。それは2.0 mm厚い、パッドである液浸の金めっきした。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。それぞれ10枚の板は郵送物のために詰まる。



特徴および利点

1) 優秀な寸法安定性。

2) よい高温および低温の抵抗。(- 192℃-260℃)

3) 液浸の金に優秀な表面のplanarityがある、特にBGAのパッケージまた更にCSPのPCBsのために部品をアセンブリおよびはんだ付けすることの間に故障率を減らすために取付けた有用な。

4) 技術設計は問題が試作期間に起こることを防ぐ。

5) 競争の郵送料のDDUの各戸ごとの郵送物、

6) プロトタイプのためのMOQ、安価およびサンプル無し。



適用

RFのトランシーバー、コミュニケーション リレー、低雑音のブロック、ディバイダー モジュール



10広帯域無線解決のための層RO4450F 2mm RF PCB板 0



変数およびデータ用紙

PCBのサイズ 115 x 110mm=1PCS=1design
板タイプ 高周波PCB、多層PCB
層の数 10の層
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 最上層:信号- 1/2ozホイル+ 25μmのCU
中心RO4350B -0.254mm
INT 1:混合された- 1/2ozホイル
Prepreg RO4450F -0.202mm (2 x 0.101)
INT 2:混合された- 1/2ozホイル
中心RO4350B -0.254mm
INT 3:混合された- 1/2ozホイル
Prepreg RO4450F -0.202mm (2 x 0.101)
INT 4:混合された- 1/2ozホイル
中心RO4350B -0.254mm
INT 5:混合された- 1/2ozホイル
Prepreg RO4450F -0.202mm (2 x 0.101)
INT 6:混合された- 1/2ozホイル
中心RO4350B -0.254mm
INT 7:混合された- 1/2ozホイル
Prepreg RO4450F -0.202mm (2 x 0.101)
INT 8:混合された- 1/2ozホイル
中心RO4350B -0.254mm
BOTの層:信号- 1/2ozホイル+ 25μmのCU
技術
最低の跡およびスペース: 5.5mil/5mil
最低/最高の穴: 0.3/2.0mm
異なった穴の数: 9
ドリル孔の数: 7505
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
ガラス エポキシ: RO4350Bの中心0.254mm (10mil)、RO4450B PP 0.1mm (4mil)
最終的なホイルの外面: 1oz
内部最終的なホイル: 0.5oz
PCBの最終的な高さ: 2.0mm ±10%
めっきおよびコーティング
表面の終わり 液浸の金(ENIG)上のElectrolessニッケル(3µmのニッケル0.05µm)
に適用するためにマスクをはんだ付けしなさい: N/A
はんだのマスク色: N/A
はんだのマスクのタイプ: N/A
CONTOUR/CUTTING 旅程

構成の伝説の側面 N/A
構成の伝説の色 N/A
製造業者の名前かロゴ: N/A
を経て 、テント張りによって穴(PTH)を通ってめっきされる。BGAのパッケージ
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。
