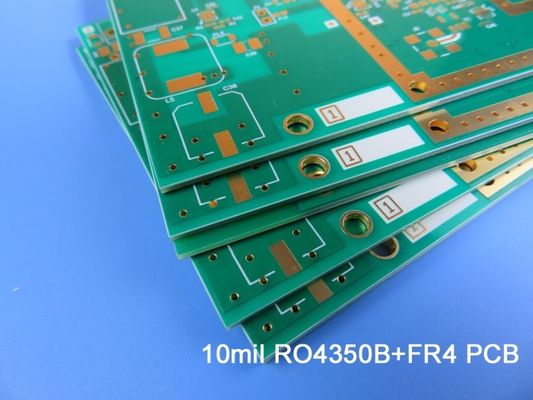

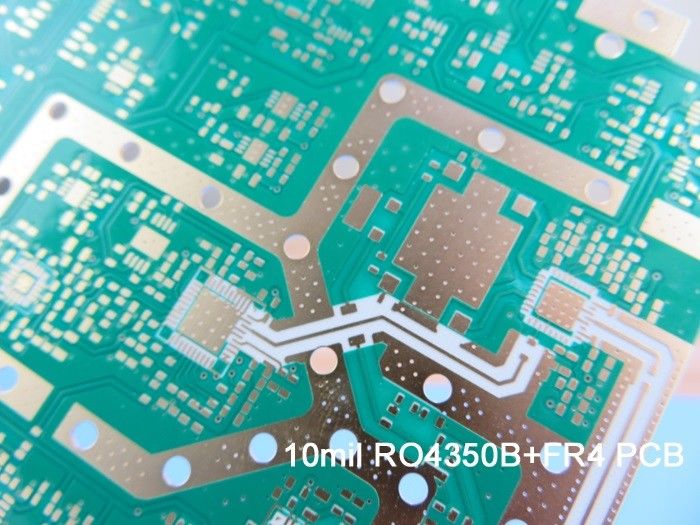

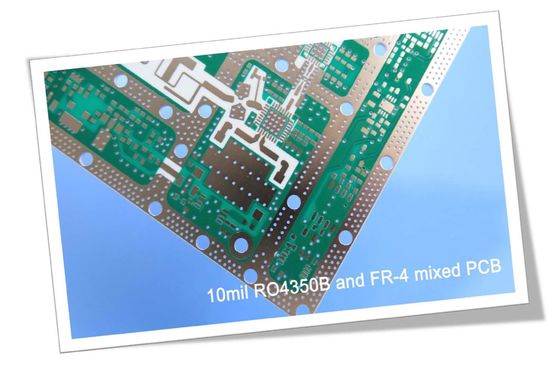

4層ハイブリッドPCBボード、Rogers 10mil RO4350BとFR-4で構築
(PCBはカスタムメイド製品であり、表示されている画像とパラメータは参考用です)
皆さん、こんにちは。
今日は、FR-4と組み合わせた10mil RO4350Bで作られた4層高周波PCBについてお話します。
このボードは4層構造として設計されています。4層は比較的シンプルでコストを抑えることができるため、新しい市場を開拓するのに役立ちます。
まず、ビルドアップを見てみましょう。
1層目から2層目は10mil RO4350Bコア材です。このコアは固定された厚さを持っており、回路基板上のRFラインの電気長にとって非常に重要です。他の層はFR-4材料で、半硬化シートで接着されています。内層は0.5オンス、外層は1オンスです。
次の図は断面図です。
めっきスルーホールが各層を接続します。パッドとビアはイマージョン金です。
2番目のボードには、ボードに特別な「穴」があります。まず、ビルドアップを見てください。
1層と2層は10milコアです。深さ制御ドリルはFR-4側にへこんでいます。このボード全体の高さはわずか0.7mmです。
10mil RO4350BハイブリッドPCBの用途は広く、プリアンプ、レーダーセンサー、デジタル送信機およびスプリッターモジュール、GPSアンテナ、通信リレー、アナログ送信機、4Gアンテナ、RF送信機、WiFiアンプ、RFID、アッテネーターなどがあります。
10mil RO4350BハイブリッドPCBの利点は、以下の点に反映されています。
1) RO4350Bは、広い周波数範囲にわたって安定した誘電率を示します。これにより、広帯域アプリケーションに最適な基板となります。
2) すべてFR4ボードのスタックアップよりも信号完全性が向上しました。
3) すべての低損失材料のスタックアップよりもコストが削減されました。
4) 当社の強力な能力から恩恵を受けます。試作から量産までお客様のPCBニーズに対応し、IATF 16949 (2016)、ISO14001 (2015)、ISO9001 (2015)およびUL認証工場が品質を保証します。
お読みいただきありがとうございます。RF PCBに関するお問い合わせは、お気軽にご連絡ください。
付録：当社のPCB能力2021
| パラメータ | 値 |
| 層数 | 1-32 |
| 基板材料 | FR-4（High Tg 170、High CTI>600Vを含む）; アルミニウムベース; 銅ベース; Rogers RO4350B、RO4003C、RO3003、RO3006、RO3010、RO3210など; Rogers RT/duroid 5880、RT/duroid 5870、RT/duroid 6002、RT/duroid 6010など; Taconic TLX-8、TLY-5、RF-35TC、TLF-35など; Arlon AD450、AD600など; PTFE F4B DK2.2、DK2.65など; ポリイミドとPET。 |
| 最大サイズ | フライングテスト：900 * 600mm、フィクスチャテスト460 * 380mm、テストなし1100 * 600mm |
| ボードアウトライン公差 | ±0.0059インチ（0.15mm） |
| PCBの厚さ | 0.0157インチ - 0.3937インチ（0.40mm--10.00mm） |
| 厚さ公差（T≥0.8mm） | ±8％ |
| 厚さ公差（t＜0.8mm） | ±10％ |
| 絶縁層の厚さ | 0.00295インチ - 0.1969インチ（0.075mm--5.00mm） |
| 最小トラック | 0.003インチ（0.075mm） |
| 最小スペース | 0.003インチ（0.075mm） |
| 外側銅の厚さ | 35μm--420μm（1oz-12oz） |
| 内側銅の厚さ | 17μm--350μm（0.5oz - 10oz） |
| ドリル穴（機械的） | 0.0059インチ - 0.25インチ（0.15mm--6.35mm） |
| 仕上がり穴（機械的） | 0.0039インチ-0.248インチ（0.10mm--6.30mm） |
| 直径公差（機械的） | 0.00295インチ（0.075mm） |
| レジストレーション（機械的） | 0.00197インチ（0.05mm） |
| アスペクト比 | 12：1 |
| ソルダーマスクの種類 | LPI |
| 最小ソルダーマスクブリッジ | 0.00315インチ（0.08mm） |
| 最小ソルダーマスククリアランス | 0.00197インチ（0.05mm） |
| プラグビアの直径 | 0.0098インチ - 0.0236インチ（0.25mm--0.60mm） |
| インピーダンス制御公差 | ±10％ |
| 表面仕上げ | HASL、HASL LF、ENIG、Imm Tin、Imm Ag、OSP、金メッキフィンガー |
|
|
