商品の詳細:
お支払配送条件:
|
| 基材: | RO4350B+FR-4 | 層の計算: | 10の層 |
|---|---|---|---|
| PCBの厚さ: | 1.7mm | PCBのサイズ: | 210 x 85mm=1PCS |
| はんだのマスク: | 赤い | シルクスクリーン: | 白い |
| 銅の重量: | 外の層35のum/内部の層18 um | 表面の終わり: | 液浸の金 |
| ハイライト: | 10層HDI PCB板,1.7mm HDI PCB板,1.7mm 10の層PCB |
||

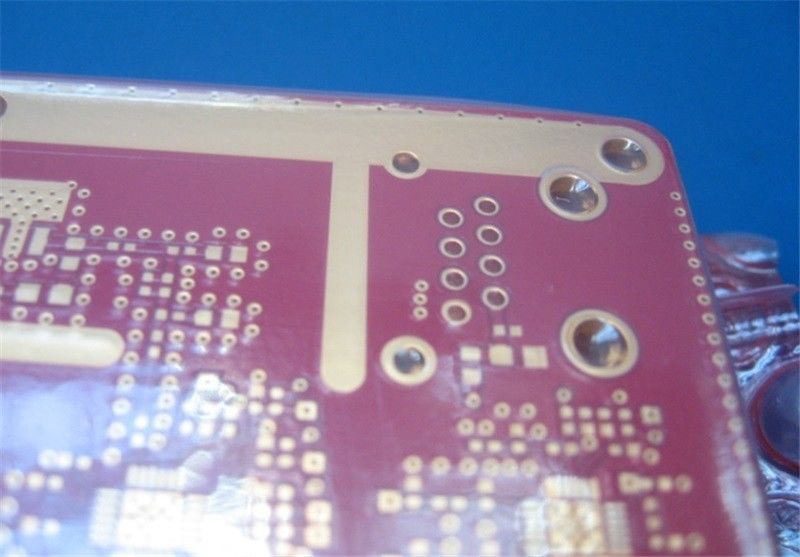

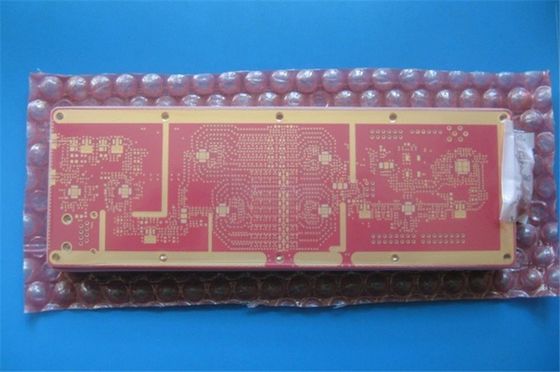

赤いはんだのマスクおよび液浸の金が付いている雑種の10層PCBロジャースRO4350 6.6mil+FR4雑種PCB
（PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
今日私達はRO4350BおよびFR-4でタイプの10層雑種PCB造った述べている。この板は高利得適用のために使用される。
板は実際に各層接続される穴だけを通ってあるので、簡単である。終えられた高さは厚く1.7mmである。パッドおよび穴は赤いはんだのマスクとめっきされる液浸の金表面あるである。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。それぞれ20枚の板は郵送物のために詰まる。
適用
前置増幅器、WiFiのアンプ、中継局およびRFのトランシーバー等。
私達の利点
1) 研究開発、販売およびマーケティングのあなたの中核能力の焦点助けなさい;
2) 30000平方メートル月の機能;
3) あなたのPCBに会うことはプロトタイプから大量生産に必要とする;
4) 速いおよびオン・タイム配達;
5) IATF 16949 （2016年）、ISO14001 （2015年）、ISO9001 （2015年）、ULは工場を証明した。
変数およびデータ用紙
| PCBのサイズ | 210 x 85mm=1PCS |
| 板タイプ | |
| 層の数 | 多層PCB、10の層PCB |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | 肯定 |
| 層の旋回待避 | 銅-------35um （1oz） +plateの最上層 |
| RO4350Bの中心0.168mm | |
| 銅-------18um （0.5oz） MidLayer 1 | |
| RO4450F Prepreg （2x0.1） 0.2mm | |
| 銅-------18um （0.5oz） MidLayer 2 | |
| RO4350Bの中心0.168mm | |
| 銅-------18um （0.5oz） MidLayer 3 | |
| RO4450F Prepreg （2x0.1） 0.2mm | |
| 銅-------18um （0.5oz） MidLayer 4 | |
| RO4350Bの中心0.168mm | |
| 銅-------18um （0.5oz） MidLayer 5 | |
| RO4450F Prepreg （2x0.1） 0.2mm | |
| 銅-------18um （0.5oz） MidLayer 6 | |
| RO4350Bの中心0.168mm | |
| 銅-------18um （0.5oz） MidLayer 7 | |
| FR-4 pregpreg 0.1mm | |
| 銅-------18um （1oz） MidLayer 8 | |
| FR-4中心0.1mm | |
| 銅-------35um （1oz） +plate BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 5.9mil/5.9mil |
| 最低/最高の穴: | 0.3mm/3.8mm |
| 異なった穴の数: | 16 |
| ドリル孔の数: | 11385 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| ガラス エポキシ: | RO4350B、RO4450BはFR-4 TG>135と混合した |
| 最終的なホイルの外面: | 1.5oz |
| 内部最終的なホイル: | 0.5oz |
| PCBの最終的な高さ: | 1.7mm ±0.17 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金（」100µ」上の17.7%） 2µニッケル |
| に適用するためにマスクをはんだ付けしなさい: | 上および下、12micon最低。 |
| はんだのマスク色: | 赤い |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | 上および下。 |
| 構成の伝説の色 | 白、S-380W、Taiyoは供給した。 |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 、テント張りによって穴（PTH）を通ってめっきされる。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
