| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

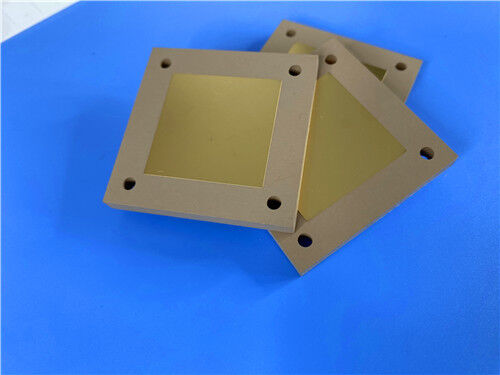

プリント基板仕様
| パラメータ項目 | 仕様 |
| 基材 | Rogers TMM6 セラミック熱硬化性ポリマー複合ラミネート |
| レイヤー構成 | 2層リジッドPCB構造 |
| 基板寸法 | 85.6mm×99.75mm（1本）、寸法公差：±0.15mm |
| 最小トレース/スペース | 4ミル / 6ミル |
| 最小機械穴径 | 0.35mm |
| ビアの種類 | 純粋なスルーホールビア設計、ブラインドビアは実装されていません |
| 仕上がり板厚 | 1.35mm |
| 外側の銅の重量 | 外部銅層には 1 オンス (1.4 ミル) |
| ビアのめっき厚さ | 20μm |
| 表面仕上げ | EPIG（ニッケルフリー）による高精度組立 |
| シルクスクリーン層 | 上下両面にシルクスクリーンフリー |
| はんだマスク層 | 両面はんだマスク不要 |
| 品質検査 | 納品前に100%完全な電気テストを実施 |
PCB層積層構造
| レイヤの定義 | 技術仕様 |
| 上部銅層 | 仕上がり銅厚35μm |
| 誘電体コア基板 | Rogers TMM6 コア、厚さ 1.27mm (50mil) |
| 下部銅層 | 仕上がり銅厚35μm |
製造と品質のコンプライアンス
製造ファイル形式: 標準的なガーバー RS-274-X データセットに基づいて製造されており、正確な回路パターニングと産業用 PCB 製造ワークフローとの完全な互換性が可能になります。
品質コンプライアンス: すべての製造および検査手順は IPC-Class-2 信頼性基準に厳密に準拠しており、商用および産業用 RF アプリケーションにおいて一貫した電気的性能と長期的な構造耐久性を保証します。
グローバル供給: 世界規模の高周波 PCB プロジェクト向けに安定した標準化された製品を提供するために、世界規模の物流サポートを利用できます。
ロジャース TMM6 材料プロファイル
Rogers TMM6 は、高品質のセラミック強化熱硬化性ポリマー複合マイクロ波ラミネートであり、ストリップラインおよびマイクロストリップ回路アーキテクチャに優れたメッキスルーホール信頼性を提供するように特別に設計されています。これは、従来の高周波誘電体の複雑な製造要件を排除しながら、セラミック誘電体材料と従来の PTFE マイクロ波基板の技術的利点を相乗させます。 TMM 製品ファミリーの中でも独特で厳密に安定した誘電率を特徴とするこの熱硬化性基板は、バランスの取れた電気的、熱的、機械的性能を実現し、さまざまな高周波回路設計に対するコスト効率が高く信頼性の高いソリューションとして機能します。
材料上の利点
銅に適合した熱膨張: 適切に校正された 3 軸 CTE が銅の熱膨張に適合し、温度サイクル中の熱応力を軽減し、剥離、亀裂、PTH 欠陥を回避して耐久性のある構造の信頼性を実現します。
優れた機械的安定性: 堅牢な機械的特性により、連続動作負荷下でのクリープやコールドフローに耐え、長期使用にわたって正確な回路形状と安定した電気的性能を維持します。
優れた耐薬品性: 従来の PCB 処理用の化学薬品や洗浄剤に耐え、生産中の基板の損傷を軽減し、製造歩留まりと品質の安定性を最適化します。
ワイヤボンディングの適応性: 固有の熱硬化性樹脂構造により、高精度の組み立てや高度なパッケージングのシナリオに適した信頼性の高いワイヤボンディング機能が実現します。
完全なプロセス互換性: 特殊な PTFE 処理を必要とせず、標準的な PCB 製造ワークフローに準拠し、生産コストを削減し、リードタイムを短縮します。
代表的な応用分野
TMM6 ベースの PCB は、安定した誘電特性、低い高周波損失、銅と同等の熱安定性、優れたプロセス適応性の利点を活かし、高精度の産業用および商用 RF およびマイクロ波システムに広く適用されています。
|
|
