商品の詳細:
お支払配送条件:
|
| 基材: | Polyimideおよびエポキシのガラス繊維 | 層の計算: | 多層4つの層 |
|---|---|---|---|
| PCBの厚さ: | 0.5mm、0.8mm、1.0mm、1.2mm、1.6mm、1.8mm、2.0mm | PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 | 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm） |
| 表面の終わり: | ENIG、液浸の錫、OSP、等… | ||
| ハイライト: | 2.0mmの堅い屈曲PCB,6つの層の堅い屈曲PCB,2.0mm 6つの層PCB |
||
曲げなさい/ビデオ・カメラのための液浸の金または液浸の銀または液浸の錫とのPolyimideそしてFR-4で造られる堅いPCB
（PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
みなさん、こんにちは。
今日、私達は堅屈曲PCB述べている。
堅屈曲PCBは堅い板の組合せであり、適用範囲が広い回路はとらわれの層によって薄板になる堅い板の間で、適用範囲が広い後の作成相互に連結する。次の図表のような堅屈曲のデッサンはある。
両端は中間に堅い板、適用範囲が広い回路あるである。
適用範囲が広い回路は別に製造され、堅い板と、相互に連結されるべき堅い板の外の側面への堅い板の真中で、すなわちまたは非対称的に、すなわち、対称的に結ばれる。
穴めっきによって堅屈曲PCBの堅いセクションで堅い板の適用範囲が広い回路と電子回路間の電気関係を確立するために提供される。プロセスは堅い多層板を製造するとき使用されるそれらに類似している。
次に上がって、私達を2つのPCBのサンプルを見てみることを許可しなさい。

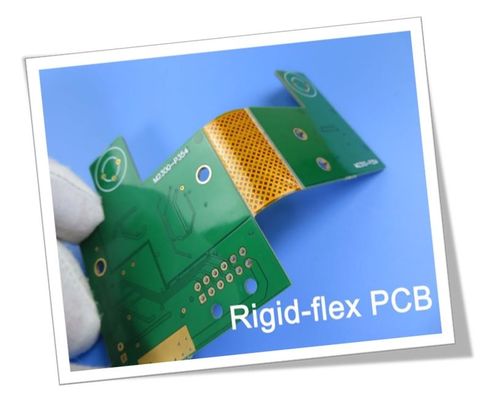

最初の1つは4層屈曲堅い板である。適用範囲が広い回路は中間にあり、双方は堅い版および対称の構造である。はんだのマスクは緑であり、表面は金と扱われる。
第2サンプルは6層屈曲堅い板である。最初の層および第2層は屈曲堅い板の上にある適用範囲が広い板である。適用範囲が広い板および堅い板は1080のprepegによって接続され、第3層から第6層は堅い板である。私達が使用したものはITEQ CompanyからのFR-4である:IT-180A.内部の層は0.5OZである、外の層は1OZである、全終了する版の厚さは1.5mmであり、表面の終わりは液浸の金である。
| PCBの機能（堅屈曲PCB） | |
| PCB材料: | Polyimideおよびエポキシのガラス繊維 |
| 指定: | PI+FR4 |
| 層の計算: | 多層4つの層 |
| 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm） |
| PCBの厚さ: | 0.5mm、0.8mm、1.0mm、1.2mm、1.6mm |
| 1.8mm、2.0mm | |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 |
| 表面の終わり: | ENIG、液浸の錫、OSP、等… |
主要な原料はpolyimideであり、FR-4の銅の厚さの範囲0.5ozへの2ozのPCBの厚さは400X 500mm内の2.0mmまでそして最高のサイズである。
屈曲堅いPCBは適用範囲が広い区域およびプロダクトの内部スペースを節約し、完成品の容積を減らし、プロダクトの性能を改善するために多大な助力である堅い区域を両方含んでいる。
付録:私達のFPCの機能2021年
| いいえ。 | 指定 | 機能 |
| 1 | 板タイプ | 、多層Doulbeの層単層堅屈曲 |
| 2 | 基材 | PIのペット |
| 3 | 銅の重量 | 0.5oz、1oz、2oz |
| 4 | LEDの最高のサイズ | 250 x 5000mm |
| 5 | 概要の最高のサイズ | 250 x 2000mm |
| 6 | 板厚さ | 0.03mm-3.0mm |
| 7 | 厚さの許容 | ±0.03mm |
| 8 | Mininumのドリル孔 | 0.05mm |
| 9 | 最高のドリル孔 | 6.5mm |
| 10 | ドリル孔の許容 | ±0.025mm |
| 11 | 穴の壁の厚さ | ≧ 8 um |
| 12 | 単層板の最低トラック/ギャップ | 0.025/0.03mm |
| 13 | 二重層および多層板の最低トラック/ギャップ | 0.03/0.040mm |
| 14 | 許容のエッチング | ±0.02mm |
| 15 | 絹の伝説の最低の幅 | ≧ 0.125mm |
| 16 | 絹の伝説の最低のHeigh | ≧0.75mm |
| 17 | パッドを入れるべき伝説からの間隔 | ≧0.15mm |
| 18 | 追跡するべきドリルCoverlayの開始はんだのマスクからの間隔 | ≧0.03mm |
| 19 | Coverlayを追跡するために打つことの開始はんだのマスクからの間隔 | ≧0.03mm |
| 20 | 液浸のニッケルの厚さ | 100-300u」 |
| 21 | 液浸の金の厚さ | 1-3u」 |
| 22 | 液浸の錫のThicnkess | 150-400u」 |
| 23 | 最低の電気テストのパッド | 0.2mm |
| 24 | 輪郭（正常な鋼鉄型の穿孔器）の最低の許容 | ±0.1mm |
| 25 | 輪郭（精密鋼鉄型の穿孔器）の最低の許容 | ±0.05mm |
| 26 | ベベル角度（輪郭）のMininumの半径 | 0.2mm |
| 27 | Stiffnerの文書 | PI、FR-4、ペット付着力、3M鋼板 |
| 28 | RoHs | はい |
| 29 | はんだのマスク色 | 、黄色い、黒い白い、緑 |
