商品の詳細:
|
| 基材: | Polyimide | 層の計算: | 2つの層 |
|---|---|---|---|
| PCBの厚さ: | 0.15mm | Coverlay: | 黄色 |
| シルクスクリーン: | 白い | 銅の重量: | 1oz |
| 表面の終わり: | 液浸の金 | ||
| ハイライト: | 2層柔軟PCB,黄色マスク 柔軟PCB |
||

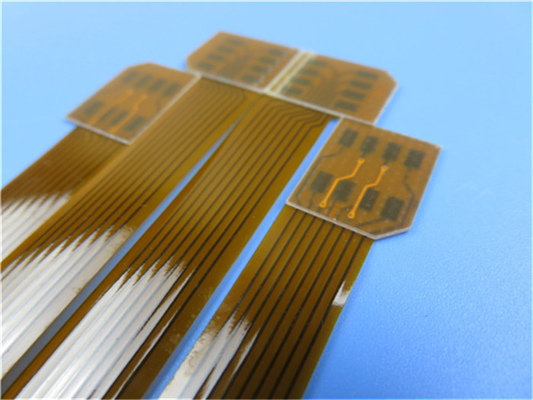

液浸の金および黄色いマスクが付いているPolyimideで造られる二重層適用範囲が広いPCB
（FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
概説
これはタイプのアナログ装置の適用のための適用範囲が広いプリント回路である。それは0.15mmに厚く2つの層板である。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにITEQのそれから製造したある。液浸の金はパッドで加えられる。補強剤はコネクターの部品で加えられる。
変数およびデータ用紙
| 層の数 | 2 |
| 板タイプ | cirucit Flexbile |
| 板厚さ | 0.15mm +/-10% |
| 板材料 | Polyimide （PI） 25um |
| 板物質的な製造者 | ITEQ |
| 板材料のTgの価値 | 60℃ |
| PTHのCUの厚さ | ≥20 um |
| 内部のIayerのCUのthicknes | N/A |
| 表面のCUの厚さ | 35 um （1oz） |
| Coverlay色 | 黄色 |
| Coverlayの数 | 2 |
| Coverlayの厚さ | 25 um |
| 補強剤 | 200 um |
| タイプのシルクスクリーン インク | IJR-4000 MW300 |
| シルクスクリーンの製造者 | TAIYO |
| シルクスクリーンの色 | 白い |
| シルクスクリーンの数 | 2 |
| Mininumの跡（ミル） | 4ミル |
| 最低ギャップ（ミル） | 4ミル |
| 表面の終わり | 液浸の金 |
| RoHSは要求した | はい |
| Famability | 94-V0 |
| 熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
| 熱圧力 | パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
| 機能 | 100%のパスの電気テスト |
| 技量 | IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
高められた信頼性
電気変数設計の可制御性
はんだ付けされる端は全である場合もある
安価
処理の継続
中型の大量生産への低速の焦点
適用
薄膜スイッチ、携帯電話のアンテナ屈曲板、自動車GPS運行屈曲板
補強剤
はんだ付けされる部品がある多くの適用では適用範囲が広い板は外的なサポートのために外的な補強剤（補強剤、別名補強板）を要求する。補強剤材料はPIまたは等ポリエステル・フィルム、ガラス繊維、ポリマー材料、鋼鉄ホイル、アルミニウム シムである。
（1） PIかポリエステル
PIおよびポリエステル・フィルムは適用範囲が広いサーキット ボードのための一般的な補強剤材料である。一般的な厚さは125μm （5mil）、硬度得ることができるである。
（2）ガラス繊維
また補強剤のための一般的な材料であるガラス繊維（FR-4のような）。馬具の条件がより高いどこにかグラス ファイバーの補強剤にPIかポリエステルのそれより高い硬度が、使用されてある。厚さの範囲は3.175mm （125mils）へ普通125μm （5mil）である。但し、処理はPIより比較的困難で、FPCの工場のための地位材料ではないかもしれない。
（3）ポリマー
プラスチック、等のようなポリマーは、また補強剤として使用される。
その吸水は高圧および高温抵抗と低い。
（4）鋼鉄ホイル、アルミニウム シム
鋼鉄ホイルのサポート硬度はまた、アルミニウム シム高い、熱散ることができる。設計の硬度か熱放散は主な関心事である。
FR-4補強剤のより多くの表示
