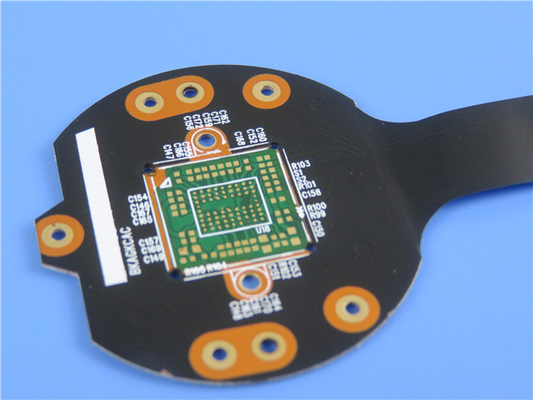

部分的な緑のはんだのマスクが付いている適用範囲が広いプリント回路（FPC）適用範囲が広いPCB
（FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
概説
このタイプの適用範囲が広いプリント回路はギガバイト スイッチの適用のためのpolyimide材料にある。それは厚い0.25mmに層2つFPCである。緑のはんだのマスクは破片区域の中心で使用される。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにShengyiのそれから製造したある。FR-4補強剤は挿入の頭部および最下の側面で結ばれる。
変数およびデータ用紙
| 適用範囲が広いPCBのサイズ | 75.22 x 31.17mm |
| 層の数 | 2 |
| 板タイプ | 適用範囲が広いPCB |
| 板厚さ | 0.25mm |
| 板材料 | ペット25µm |
| 板物質的な製造者 | ITEQ |
| 板材料のTgの価値 | 60℃ |
| PTHのCUの厚さ | ≥20 µm |
| 内部のIayerのCUのthicknes | N/A |
| 表面のCUの厚さ | 70um |
| Coverlay色 | 黒い/緑のはんだのマスク |
| Coverlayの数 | 2 |
| Coverlayの厚さ | 25 µm |
| 補強剤材料 | FR-4/Polyimide |
| 補強剤の厚さ | 0.4mm /0.2mm |
| タイプのシルクスクリーン インク | IJR-4000 MW300 |
| シルクスクリーンの製造者 | TAIYO |
| シルクスクリーンの色 | 白い |
| シルクスクリーンの数 | 1 |
| Coverlayのテストの皮をむくこと | peelable無し |
| 伝説の付着 | 3M 90℃はMin.の3回後の皮テストしない |
| 表面の終わり | 液浸の金 |
| ニッケル/金の厚さ | Au:0.03µm （Min.）;NI 2-4µm |
| RoHSは要求した | はい |
| Famability | 94-V0 |
| 熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
| 熱圧力 | パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
| 機能 | 100%のパスの電気テスト |
| 技量 | IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
高められた信頼性
物質的なoptionality
安価
処理の継続
すばらしいカスタマー サービス
配達を時間通りにしなさい。私達は非常により98%のオン時間配達率を保つ。
適用
おもちゃランプのストリップ、産業制御音響設備、タブレットのPCモジュールの柔らかい板
Covercoat/はんだのマスク
適用範囲が広いPCBのはんだのマスクは堅い板と異なっている、それは通常半治されるが1つの側面で塗られるpolyimideのフィルムであり、非粘着性の接着剤、私達はそれを適用範囲が広い回路のcovercoatと呼ぶ。それは熱および圧力の下の適用範囲が広い回路に銅パターンがcovercoatのアクセス穴を通して露出されるはんだのパッドを除いて十分に内部に閉じ込められるように、薄板になる。
covercoatの生産シートはパッケージの気泡を引っ掛けることができる早期の端のシーリングを避ける適用範囲が広い回路の生産シートより切られたわずかに小さいべきである。
covercoatのための生産シートは適用範囲が広い回路に生産シートの用具穴が付いている近い記録の工具細工穴を与えられる。アクセス穴は通常あくが、大量の生産の場合には、打つことはより費用効果が大きい。
原則的には、covercoatのあくことは堅い板をあけるときと同様に達成される、すなわち、いくつかのcovercoatシートは、5-upか10-up積み重なる。しかし鋭い変数は銅ホイルのpolyimide材料そしてあく穴から別の方法で熱の一部を取除いたかもしれない不在のために幾分異なっている。
あける/打った場合大きいcovercoatの生産がシート、それを0.2%大いになることができる適用範囲が広い回路の生産シートの寸法変化を補って必要である。
部分的な緑のはんだのマスクが付いている適用範囲が広い回路のより多くの表示
