黒いはんだのマスクが付いているPolyimideの適用範囲が広いプリント回路(FPC)適用範囲が広いPCB

Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask
Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask Flexible Printed Circuit (FPC) Flexible PCB On Polyimide With Black Solder Mask

大画像 :  黒いはんだのマスクが付いているPolyimideの適用範囲が広いプリント回路(FPC)適用範囲が広いPCB

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-256.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: Polyimide 層の計算: 4つの層
PCBの厚さ: 0.3mm PCBのサイズ: 70.18 x 40.28mm
Coverlay: 黒い シルクスクリーン: 白い
銅の重量: 1oz 表面の終わり: 液浸の金

黒いはんだのマスクが付いているPolyimideの適用範囲が広いプリント回路(FPC)適用範囲が広いPCB

(適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説

これは厚い0.3mmにタイプのそれをプログラムするPLCの適用のための適用範囲が広いプリント回路である層4つFPCである。基礎積層物はShengyiからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。Polyimideの補強剤は挿入の部分で加えられる。

変数およびデータ用紙

適用範囲が広いPCBのサイズ 70.18 x 40.28mm
層の数 4
板タイプ 適用範囲が広いPCB
板厚さ 0.30mm
板材料 Polyimide 25µm
板物質的な製造者 ITEQ
板材料のTgの価値 60℃
PTHのCUの厚さ ≥20 µm
内部のIayerのCUのthicknes N/A
表面のCUの厚さ 35 µm
Coverlay色 黒い
Coverlayの数 2
Coverlayの厚さ 25 µm
補強剤材料 Polyimide
補強剤の厚さ 0.2mm
タイプのシルクスクリーン インク IJR-4000 MW300
シルクスクリーンの製造者 TAIYO
シルクスクリーンの色 白い
シルクスクリーンの数 1
Coverlayのテストの皮をむくこと peelable無し
伝説の付着 3M 90℃はMin.の3回後の皮テストしない
表面の終わり 液浸の金
ニッケル/金の厚さ Au:0.03µm (Min.);NI 2-4µm
RoHSは要求した はい
Famability 94-V0
熱衝撃テスト パス、-25℃±125℃、1000の周期。
熱圧力 パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能 100%のパスの電気テスト
技量 IPC-A-600H及びIPC-6013Cのクラス2との承諾

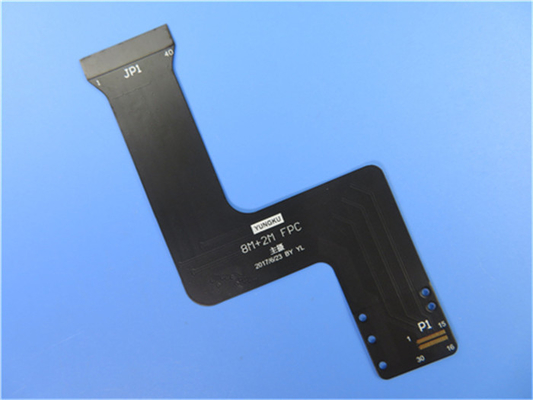

黒いはんだのマスクが付いているPolyimideの適用範囲が広いプリント回路(FPC)適用範囲が広いPCB 0

特徴および利点

優秀な柔軟性

容積の減少

重量の軽減

アセンブリの一貫性

高められた信頼性

はんだ付けされる端は全である場合もある

安価

処理の継続

中型の大量生産への低速の焦点

配達を時間通りにしなさい。私達は非常により98%のオン時間配達率を保つ。

適用

キーパッドFPC、産業制御装置のためのFFC、消費者ゲーム コンソール

Covercoat/はんだのマスク

適用範囲が広いPCBのはんだのマスクは堅い板と異なっている、それは通常半治されるが1つの側面で塗られるpolyimideのフィルムであり、非粘着性の接着剤、私達はそれを適用範囲が広い回路のcovercoatと呼ぶ。それは熱および圧力の下の適用範囲が広い回路に銅パターンがcovercoatのアクセス穴を通して露出されるはんだのパッドを除いて十分に内部に閉じ込められるように、薄板になる。

covercoatの生産シートはパッケージの気泡を引っ掛けることができる早期の端のシーリングを避ける適用範囲が広い回路の生産シートより切られたわずかに小さいべきである。

covercoatのための生産シートは適用範囲が広い回路に生産シートの用具穴が付いている近い記録の工具細工穴を与えられる。アクセス穴は通常あくが、大量の生産の場合には、打つことはより費用効果が大きい。

原則的には、covercoatのあくことは堅い板をあけるときと同様に達成される、すなわち、いくつかのcovercoatシートは、5-upか10-up積み重なる。しかし鋭い変数は銅ホイルのpolyimide材料そしてあく穴から別の方法で熱の一部を取除いたかもしれない不在のために幾分異なっている。

あける/打った場合大きいcovercoatの生産がシート、それを0.2%大いになることができる適用範囲が広い回路の生産シートの寸法変化を補って必要である。

黒く適用範囲が広い回路のより多くの表示

黒いはんだのマスクが付いているPolyimideの適用範囲が広いプリント回路(FPC)適用範囲が広いPCB 1

黒いはんだのマスクが付いているPolyimideの適用範囲が広いプリント回路(FPC)適用範囲が広いPCB 2

黒いはんだのマスクが付いているPolyimideの適用範囲が広いプリント回路(FPC)適用範囲が広いPCB 3
