商品の詳細:
|
| 基材: | 王陵 TP440 | プリント基板の厚さ: | 1.6mm |
|---|---|---|---|
| プリント基板のサイズ: | 45.63mm×97.01mm（1PCS）、寸法公差：±0.15mm | レイヤー数: | 2層 |
| はんだマスク: | いいえ | シルクスクリーン: | 黒 |
| 銅の重量: | 1オンス | 表面仕上げ: | イマージョンゴールド |
| ハイライト: | 3Mテープ 柔軟な印刷回路,ポリマイド 柔軟性 印刷回路 |
||

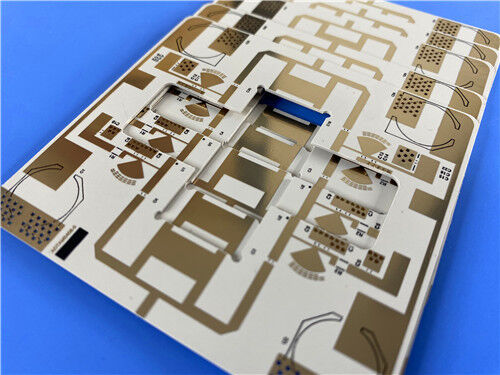

この2層硬い高周波PCBは低負荷マイクロ波信号伝達と高安定度精密アンテナシステム向けに設計された高級熱塑性回路ソリューションです業界専用でガラスの繊維のないセラミックPPO複合型電解材料の採用このボードは超安定した電解性能,最小の信号衰弱, 優れた環境適応性を提供します低温耐久性や構造加工能力において,従来のガラス強化高周波基板を上回る1.6mmの完成厚さと 1ozの外側の銅コーティングを特徴とするPCBは,信頼性の高い溶接性を確保するために,浸透金表面の仕上げを適用します.長期間の高周波動作中に優れた酸化抵抗と一貫した電力を出力する5/8ミリ細線痕跡とスペース製造をサポートし,0.3ミリ精度マイクロホールドリリングをサポートし,盲目でない経路構造を持っています.板は,ソードマスクのカバーなしで両側で完全な裸銅露を採用.
PCB 仕様
| 仕様項目 | 詳細 |
| 基礎材料 | ワングリング TP440 ガラス繊維のないセラミックPPO熱塑性ラミネート |
| 層構成 | 2層硬いPCB構造 |
| 完成板の厚さ | 1.6mm |
| 板の寸法 | 45.63mm × 97.01mm (1PCS),次元許容: ±0.15mm |
| 外部銅厚さ | 外層のための1オンス (1,4ミリ) 完成銅の重量 |
| 厚さによる塗装 | 厚さ 20 μm |
| 最小の痕跡/空間 | 5/8ミリ |
| 掘削穴の最小サイズ | 0.3mm |
| 盲目経路構造 | 装備されていない |
| 表面仕上げ | 浸水金 |
| シルクシート印刷 | 上から黒いシルクスクリーン 下から黒いシルクスクリーンなし |
| 溶接マスクコーティング | 上下両側にコーティングがない |
| 品質基準 | IPC2級工業仕様 |
| 発送前の試験 | 電気性能の100%の完全な検査 |
PCB スタックアップ構造
この2層硬いPCBは,セラミックとPPO樹脂複合材料で作られた1.5mmのガラス繊維のないWangling TP440電解コアを採用しています.超安定した介電性能と安定した電磁伝送のためにガラスファイバー信号の干渉を排除します双面の35μmの銅ホイルは効率的で一貫した信号伝導を保証します.統合ラミネーションは,信頼性の高いアンテナとマイクロ波システムの操作のために構造的安定性と加工精度を強化する.
| スタックアップ層 | パラメータ詳細 |
| 上層の銅層 | 厚さ35μmの高純度銅製フィルム |
| TP440 介電性核 | 1.5mm ガラスの繊維のないセラミックPPO複合材料の介電基板 |
| 下層の銅層 | 厚さ35μmの高純度銅製フィルム |
PCB 統計
このTP440高周波PCBは 簡素な部品配置と 分配経由の合理性を採用していますミニチュアアンテナと精密マイクロ波装置の構造特性に合致します低負荷で安定した信号伝送を保証し,コンパクトなRFモジュールの高い組み立て実用性を維持する.
| 統計項目 | 量 |
| 搭載部品 | 24 |
| パッド総数 | 19 |
| 透孔パッド | 11 |
| トップSMTパッド | 8 |
| 下のSMTパッド | 0 |
| 量によって | 28 |
| ネットワーク回路数 | 1 |

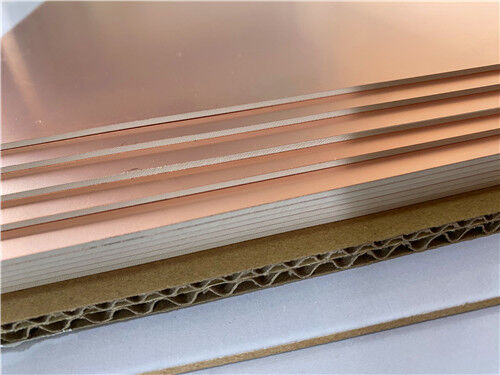

ワングリング TPシリーズ基板概要
ワングリングTPシリーズ業界でユニークな高周波熱塑性基板のラインナップですポリフェニレンオキシド樹脂とガラス繊維強化なしのナノセラミックフィラーからなる特殊複合式を採用する伝統的なガラス繊維で強化された高周波ラミネートとは異なり,その介電常数は,陶器粒子とPPO樹脂の混合比を調整することによって正確に校正できます.異なる高周波シナリオでカスタマイズ可能な電解パラメータを達成するこのシリーズは,純粋な介電基質をTP,片面銅塗装型をTP-1,双面銅塗装型をTP-2と定義している.独占的な鋳造とラミネーション技術でTPシリーズの基板は,優れた電気的一貫性,極端な環境耐性,優れた構造加工性を提供します.高精度マイクロ波とアンテナハードウェアの信頼性の高い代替として使用する.
TP440 材料の主要性能利点
TP440基板は,カスタマイズ可能な介電性能,極端な温度への適応性,信頼性の高い機械加工性を統合しています.複雑で厳しい作業環境で安定した低損失信号出力を維持するその包括的な利点は小型高周波アンテナと 精密な軍事用電子機器に 極めて独占的です
調整可能な安定した電圧不変特性: 幅広い電圧不変の調整性を提供し,複数の主流固定グレードが利用可能である.10GHz以下の最小パラメータ変動で超低ダイレクトリック損失と安定した電気性能を提供します.
極端な高温耐性: -100°C~+150°Cで長期にわたって信頼性の高い動作を保証し,低温耐性も高い.性能不安定性や構造損傷が180°C以上で発生する.
柔軟な厚さカスタマイズ: 異なる組み立て要件に対応する多様な標準およびカスタム厚さオプションで,最低0.5mmの厚さをサポートします.
放射線抵抗と低排出: 優れた放射線抵抗と超低排出能力があり,航空宇宙および極端な宇宙環境に最適です.
優れた加工能力と粘着性:真空で覆われたセラミック基板よりも強い銅ホイル結合を提供します.硬い陶器基板が達成できない完全なプロセス機械的および化学的処理をサポートします.
プロミニチュアアンテナ適応性: コンパクトな高周波ハードウェアに最適化され, ベイドゥーナビゲーション,ミサイル搭載システムに最適化シューズ装置と小型アンテナモジュール.
典型的な応用シナリオ
調整可能な高安定性Dk,超低高周波損失,極低温耐性,優れた機械加工能力ワングリング TP440 高周波PCBは,精密ナビゲーションや特殊な軍用高周波機器に広く使用されています.:
品質保証とグローバルサービス
高周波熱塑性PCBは,標準的なGERBER RS-274-X生産ファイルから作られています.各回路板は正確な次元容量と安定した電動一貫性を提供し,信頼性の高い大量生産を可能にします.. すべてのユニットは,欠陥のない機能と均一なバッチ品質を保証するために,出荷前に完全な電気テストを受けています. 世界規模の物流カバーと専用の技術サポート,グローバルナビゲーションのための信頼性の高いカスタム高周波PCBソリューションを提供します航空宇宙および軍用高周波電子アプリケーション
