リジッドフレックスPCBとは何ですか?
リジッドフレックス PCB (プリント基板) は、リジッド PCB とフレキシブル PCB の両方の機能を組み合わせた回路基板の一種です。これは、1 つまたは複数のリジッド回路基板と統合されたフレキシブル回路基板で構成されます。PCB のフレキシブル部分は、ポリイミドなどの薄くてフレキシブルな基板材料で構成されており、曲げたりねじったりして、狭いスペースにフィットしたり、複雑な形状に適合したりすることができます。

PCB の剛性部分は、FR-4 やメタル コアなどのより伝統的な回路基板材料で構成されており、フレキシブル基板に直接実装できないコンポーネントに必要なサポートと安定性を提供します。

リジッドフレックス PCB は、航空宇宙、医療機器、家庭用電化製品など、柔軟性と耐久性の両方が必要なアプリケーションで一般的に使用されています。コネクタやケーブルが不要になるため、回路基板に必要なスペースが削減され、信頼性が向上します。

bicheng の例

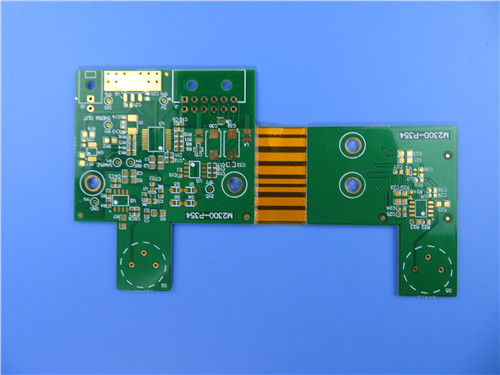

PCB は鉛フリープロセスを施した Tg170 FR-4 およびポリイミド素材を特徴としており、環境に優しく、さまざまな用途に適しています。-40℃～+85℃の温度範囲で動作可能なため、幅広い動作温度が必要なアプリケーションに最適です。

PCB のスタックアップ構成は、35um の完成銅、FR-4 Tg170 誘電体、接着剤なしのポリイミド コアを備えた 4 層リジッドフレックス PCB です。スタックアップは、最適な信号品質を保証し、コンポーネント間のノイズとクロストークを低減するために最適化されています。PCB のコアにポリイミドを使用することで柔軟性が得られ、曲げや曲げが必要なアプリケーションに適しています。

PCB の構造の詳細は、最適なパフォーマンスと信頼性を確保するために慎重に選択されています。基板の寸法は 121mm x 126mm で、公差は +/- 0.15mm です。最小トレース/スペースは 7/8 ミル、最小穴サイズは 0.2mm です。仕上がり板厚はリジッド部1.5mm、フレキシブル部0.25mmとなっており、剛性と柔軟性の両方が要求される用途に適しています。完成した銅の重量はすべての層で 1 オンス (1.4 ミル)、ビアのメッキの厚さは 1 ミルです。

PCB の表面仕上げは ENIG (無電解ニッケルおよび浸漬金) であり、優れたはんだ付け性とコンポーネント実装用の平坦な表面を提供します。PCB は品質と信頼性を保証するために 100% 電気テストを受けています。

このプロジェクトではインピーダンス整合は必要ありません。許容誤差は +/- 10% です。PCB には合計 66 個のコンポーネントと 152 個のパッドがあり、そのうち 18 個のスルーホール パッド、64 個の上部 SMT パッド、および 70 個の下部 SMT パッドがあります。87 個のビアと 26 個のネットがあります。パネル化されたはんだペースト ステンシルが上面に提供され、ツーリング ストリップには 3 つの基準マークが提供されます。

この PCB に提供されているアートワークのタイプは、Gerber RS-274-X です。

結論として、この記事で紹介したリジッドフレックス PCB は、最新のエレクトロニクスに高性能ソリューションを提供します。Tg170 FR-4 および鉛フリープロセスのポリイミド素材を使用し、-40℃ ～ +85℃の温度範囲で最適なパフォーマンスと環境への配慮を保証します。そのスタックアップ構成と構造の詳細は、最適な信号品質を確保し、ノイズとクロストークを低減し、剛性と柔軟性の両方を提供するために慎重に選択されています。PCB は品質と信頼性を保証するために 100% 電気テストを受けています。
