商品の詳細:
お支払配送条件:
|
基材: | FR-4 1.6mm/Polyimide 25µm | 層の計算: | 4つの層 |
---|---|---|---|
PCBの厚さ: | 1.6mm | PCBのサイズ: | 60.22 x 132.27mm |
Coverlay: | 黄色いCoverlayer/緑のはんだのマスク | シルクスクリーン: | 白い |
銅の重量: | 1OZ | 表面の終わり: | 液浸の金 |
ハイライト: | サウンド・システム堅く適用範囲が広いPCB,1.6mm堅く適用範囲が広いPCB,4つの層1.6 Mm PCB |

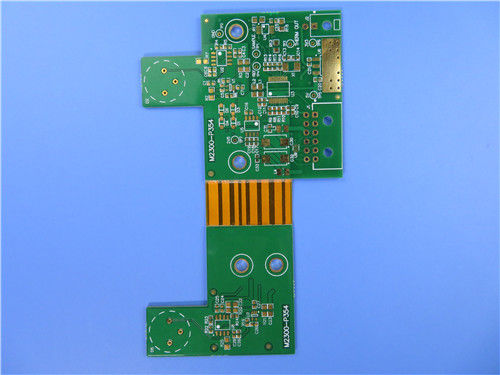

4つの層屈曲堅いPCBは1.6mm FR4および液浸の金が付いている0.2mmのPolyimideおよび器械のための緑のはんだのマスクで造った
(FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
概説
これはタイプの携帯用サウンド・システムの適用のための堅い屈曲PCBである。それは中間の適用範囲が広い部分が付いている4つの層PCBである。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにShengyiのそれから製造したある。
変数およびデータ用紙
適用範囲が広いPCBのサイズ | 60.22 x 132.27mm |
層の数 | 4 |
板タイプ | 堅屈曲PCB |
板厚さ | 1.6mm |
板材料 | FR-4 1.6mm/Polyimide 25µm |
板物質的な製造者 | Shengyi |
板材料のTgの価値 | 60℃ |
PTHのCUの厚さ | ≥20 µm |
内部のIayerのCUのthicknes | 35 µm |
表面のCUの厚さ | 35 µm |
Coverlay色 | 黄色いCoverlayer/緑のはんだのマスク |
Coverlayの数 | 2 |
Coverlayの厚さ | 25 µm |
補強剤材料 | いいえ |
補強剤の厚さ | N/A |
タイプのシルクスクリーン インク | IJR-4000 MW300 |
シルクスクリーンの製造者 | TAIYO |
シルクスクリーンの色 | 白い |
シルクスクリーンの数 | 2 |
Coverlayのテストの皮をむくこと | peelable無し |
伝説の付着 | 3M 90℃はMin.の3回後の皮テストしない |
表面の終わり | 液浸の金 |
ニッケル/金の厚さ | Au:0.03µm (Min.);NI 2-4µm |
RoHSは要求した | はい |
Famability | 94-V0 |
熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
熱圧力 | パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
機能 | 100%のパスの電気テスト |
技量 | IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
はんだ付けされる端は全である場合もある
安価
処理の継続
専門およびベテラン エンジニア
技術設計は問題が試作期間に起こることを防ぐ。
適用
計器板、携帯電話のカメラの屈曲板、タブレットのアンテナ柔らかい板
FPCの短い導入
適用範囲が広いプリント基板(FPC)は「柔らかい板」と言われる。企業では、FPCは堅いプリント基板は持っていないこと多くの利点がある適用範囲が広い絶縁の基質から成っているプリント基板(主にpolyimideかポリエステル・フィルム)である。例えば、それは折られて自由に、傷つけられて曲げる、ことができる。電子プロダクトの容積は高密度、小型化および高い信頼性の方に電子プロダクトの開発のために適しているFPCの使用によって非常に減らすことができる。従って、FPCは宇宙航空で広く利用されている、軍隊、移動体通信、ラップトップ、コンピュータ周辺機器、PDA、デジタル カメラおよびずっと他の分野またはプロダクト。
FPCにまたよい熱放散、solderability、容易な土台および安価の利点がある。
適用範囲が広いプリント基板は1つの層、2つの層および多層板を備えている。基材はpolyimideの覆われた積層物である。この種類の材料に高熱の抵抗およびよい寸法安定性がある。それは機械保護およびよい電気絶縁材が両方あるコーティングのフィルムと押すことによって最終製品である。両面および多層印刷配線基板の表面および内部のコンダクターは内部および外の層の電気関係を実現するために金属で処理される。
適用範囲が広いサーキット ボードの機能は4種類に分けることができる即ち、コンピュータ、コンピュータ周辺機器の補助システム、消費者世帯の電化製品および自動車をカバーするライン、プリント回路、コネクターおよび多機能の総合システムを、等導きなさい。
