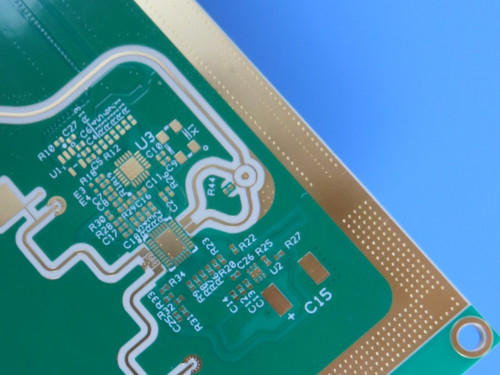

ハイブリッドPCB 20mil RO4003CとS1000-2M 6層 2mm厚

この6層ハイブリッドPCBは,Rogers RO4003C高周波材料とS1000-2M基板を組み合わせて,卓越したRF性能と信頼性を提供しています.マイクロ波およびミリ波適用用に設計されたこのボードは2.0mm厚の 堅牢な構造と 1オンス銅層を備えており 精密な4/4ミリ痕跡/スペース能力を備えています材料の組み合わせは,費用対効果の高い製造能力を維持しながら,優れた信号の整合性を提供します.

最適な性能のための高度な材料スタックアップ
このボードは6層の 精巧なスタックアップを使用しています

上部と下部層: RO4003Cラミネート (0.508mm) 優れたRF性能

中核層: S1000-2M基板 (0.508mm) 強化された熱性および機械性のために

プレプレグ層: 信頼性の高いインターレイヤー結合のために1080ガラス (0.127mm)

RO4003Cラミネートの特異的な熱特性により 優れた信頼性が確保されています


CTEは銅と密接にマッチしている (X/Y: 11/14 ppm/°C)


低Z軸CTE (46ppm/°C) は,熱サイクルで塗装された透孔の整合性を保証します


超高Tg (>280°C) は,すべての加工温度で安定性を維持する


PTFE材料とは異なり,特殊な穴の処理を必要としません.

精密製造と品質保証


厳格な基準で製造されたこのPCBには以下の特徴があります

狭い寸法許容量 (356mm × 373mm の板に ± 0.15mm)

信頼性の高い透孔バイアス (0.35mmmin,20μm塗装)

耐久性のあるHASL表面仕上げで,優れた溶接可能性

上層に高コントラストの白いシルクスクリーン

上面に特徴的な青い溶接マスク


すべてのボードは出荷前に100%の電気テストを受け,IPC-クラス-2基準を満たします.

技術仕様:

板の厚さ: 2.0mm

銅重量: 1oz (35μm) すべての層

ミニトラス/スペース: 4/4ミリ

穴の大きさ:0.35mm

塗装経由: 20μm

表面塗装:HASL

溶接マスク: 青 (上部のみ)

シルクスクリーン: 白 (上部のみ)

高周波アプリケーションに最適:


空中通信と衛星通信システム
レーダーとガイドシステム
5Gインフラストラクチャと点対点ラジオ
マイクロ波とミリ波回路
高速デジタルRFシステム

全世界の可用性:
この高性能PCBは 世界中に配送できるもので 最先端のRFやマイクロ波ソリューションを開発する技術者にとって最適です

ロジャース RO4003C と S1000-2M の組み合わせにより,電気性能,熱管理,そして要求の高いアプリケーションのコスト効率の最適なバランスを提供します.
