2L 30milロジャース4350 PCB高周波PCB

2L 30milロジャース4350 PCB高周波PCB

MOQ: 1 PCS
価格: USD 9.99-99.99 per piece
標準パッケージ: 真空bags+はカートンに入れる
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの50000 PC
詳細情報
起源の場所
中国
ブランド名
bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-002-V1.0
基材::
RO4350B
厚さ:
0.8mm
銅の重量::
1oz
表面の終わり::
液浸の金
層の計算::
2つの層
PCBのサイズ::
93 x 92のmm
ハイライト:

RO4350B RF PCB板

,

0.762mm RF PCB板

,

0.762mmの倍は銅PCB味方した

製品説明



高周波PCB 30milロジャース4350 PCB

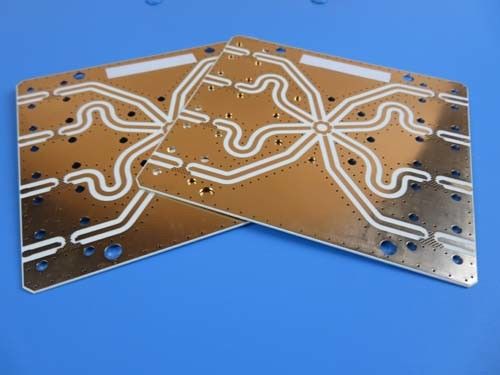

(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



部品番号RO4350Bが付いている炭化水素の陶磁器の積層物は改善された高周波性能および安価な回路の製造業を提供するように意図されている。働く頻度が500のMHzにおよび向こう達すれば、デザイナーにから選ぶべき積層物の大いにより小さい数がある。RFのマイクロウェーブ回路、一致ネットワークおよび管理されたインピーダンス送電線のデザイナーによって必要な質は材料RO4350Bにある。標準的なサーキット ボード材料がより高い動作周波数による多くの適用で使用することができないので低い誘電性損失はこれらの適用のRO4350B材料を用いることを可能にする。



比誘電率の温度係数はあらゆるサーキット ボード材料の最も低いのの中にあり、比誘電率は広い周波数範囲に安定している。RO4350B材料の拡張(CTE)の熱係数はPCBデザイナーに複数の主な利点を提供する。RO4350Bの拡張係数は材料が優秀な寸法安定性を表わすようにする銅混合された誘電性の多層板構造のために必要とされる特性のそれに類似している。RO4350Bの低いZ軸CTEは厳しい熱衝撃の適用の信頼できるめっきされたによ穴の質を、提供する。RO4350B材料に>280CのTgがある従って拡張の特徴は温度を処理するPCBの全体の範囲に安定している残る。



PCBの指定

PCBのサイズ 93 x 92mm=1PCS
板タイプ
層の数 二重PCB、2つの層PCBは味方した
表面の台紙の部品 肯定
穴の部品を通して 肯定
層の旋回待避 銅-------17.8um (0.5oz) +plateの最上層
RO4350B 30mil (0.762mm)
銅-------17.8um (1oz) +plate BOTの層
技術
最低の跡およびスペース: 11.97mil
最低/最高の穴: 0.3/2.8mm
異なった穴の数: 2
ドリル孔の数: 195
製粉されたスロットの数: 5
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
ガラス エポキシ: RO4350B 30mil (0.762mm)、Tg 288℃
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 0.8mm ±0.1
めっきおよびコーティング
表面の終わり 液浸の金の(100マイクロインチのニッケル上の16.2%) 2 micoinch
に適用するためにマスクをはんだ付けしなさい: いいえ
はんだのマスク色: いいえ
はんだのマスクのタイプ: N/A
CONTOUR/CUTTING 導く、基準マーク

構成の伝説の側面 いいえ
構成の伝説の色 いいえ
製造業者の名前かロゴ: N/A
を経て 穴(PTH)を通ってめっきされる
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。



典型的な適用は次の通りある:

  1. 自動車レーダーおよびセンサー
  2. 細胞基地局のアンテナ
  3. 直接放送衛星
  4. 低雑音のブロック
  5. 電力増幅器
  6. RFID



2L 30milロジャース4350 PCB高周波PCB 0



ロジャース4350 (RO4350B)のデータ用紙

RO4350Bの典型的な価値
特性 RO4350B 方向 単位 条件 テスト方法
比誘電率、εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5によって締め金で止められるStripline
比誘電率、εDesign 3.66 Z   8つから40のGHz 微分位相の長さ方法
消滅Factortanのδ 0.0037
0.0031
Z   10 GHz/23℃
2.5 GHz/23℃
IPC-TM-650 2.5.5.5
εの熱係数 +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
容積抵抗 1.2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
表面の抵抗 5.7 x109   COND A IPC-TM-650 2.5.17.1
電気強さ 31.2(780) Z Kv/mm (v/mil) 0.51mm (0.020") IPC-TM-650 2.5.6.2
抗張係数 16,767 (2,432)
14,153 (2,053)
X
Y
MPa (ksi) RT ASTM D 638
引張強さ 203 (29.5)
130 (18.9)
X
Y
MPa (ksi) RT ASTM D 638
Flexural強さ 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
寸法安定性 <0>X、Y mm/m
(ミル/インチ)
etch+E2/150℃の後 IPC-TM-650 2.4.39A
熱膨張率 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
熱伝導性 0.69   W/M/oK 80℃ ASTM C518
湿気の吸収 0.06   % 48hrs液浸0.060"
サンプル温度50℃
ASTM D 570
密度 1.86   gm/cm3 23℃ ASTM D 792
銅の皮Stength 0.88
(5.0)
  N/mm
(pli)
はんだの浮遊物の後1つのoz。
EDCホイル
IPC-TM-650 2.4.8
燃焼性 (3) V-0       UL 94
互換性がある無鉛プロセス はい
