| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

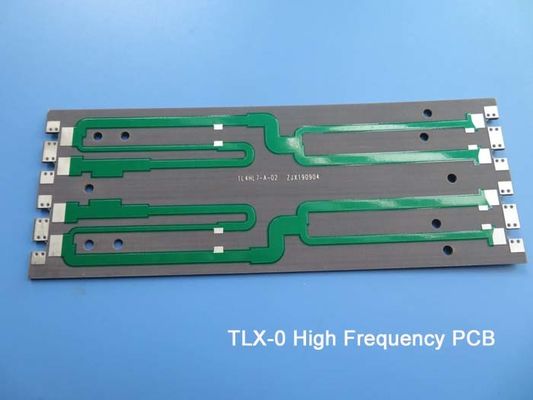

タコニック高周波PCBその 基礎 に 築か れ たTLX-0 62ミリ 1.575ミリ"インマージョン・シルバー"RFアンテナ
(印刷回路板はカスタム製の製品で,表示された写真とパラメータは参照のためにのみ)
TLXは,幅広いRFアプリケーションで信頼性を有します.この材料は,2.45 - 2.65 DK範囲と利用可能な厚さおよび銅コーティングにより汎用的です.低層数マイクロ波設計に適しています.
TLXはPTFEベースのファイバーグラスラミネートで,レーダーシステム,モバイル通信,マイクロ波試験機器,マイクロ波伝送装置,RFコンポーネントで使用するのに最適です.
PCB 仕様
| PCB の サイズ | 135 x 66mm = 1PCS |
| 板のタイプ | 双面PCB |
| 層数 | 2層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 35um ((1オンス) +プレートTOP層 |
| TLX-0 1.575mm | |
| 銅 ------- 35um ((1oz) +プレート BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 7ミリ / 7ミリ |
| 最小/最大穴: | 0.4mm/2.0mm |
| 異なる穴の数: | N/A |
| 穴数: | N/A |
| 磨いたスロット数: | 0 |
| 内部切断数: | 0 |
| 阻力制御: | ありません |
| 金色の指の番号: | 0 |
| 板材 | |
| エポキシガラス: | TLX-0 1.575mm |
| 末尾のホイール外側: | 1.5オンス |
| ファイナルホイール内側: | N/A |
| PCBの最終高さ: | 1.6 mm ±10% |
| 塗装とコーティング | |
| 表面塗装 | HASL 鉛のない |
| 溶接マスク 適用: | 12ミクロン最低 |
| 溶接マスクの色: | グリーン,PSR-2000GT600D,タイヨ 供給 |
| 溶接マスクタイプ: | LPSM |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | 底部 |
| 部品レジェンドの色 | ホワイト,IJR-4000 MW300,タイヨブランド |
| 製造者名またはロゴ: | ボードにマークされ,指揮者と脚の自由エリア |
| VIA | N/A |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
TLXはRFマイクロ波基板の世界で,基板が厳しい環境を経験するあらゆる場所で,ガラスの繊維が機械的な強化を提供する作業馬です.宇宙打ち上げ中に高レベルの振動に遭遇するホイジングにボルト付きのPCBのスリップ抵抗性エンジン・モジュールの高温曝露,宇宙での放射線抵抗海上での極端な環境にさらされる戦艦のためのアンテナと飛行中に幅広い温度範囲を見ることができる高度計のための基板.
TLX家族にはTLX-0 (dk2.45),TLX-9 (dk2.50),TLX-8 (dk2.55),TLX-7 (dk2.60) とTLX-6 (dk2.65) が含まれています.TLX-0の介電体厚さは0.127mmから6.35mm (5mil-250mil),TLX-9は0から.05mmから6.35mm (2mil - 250mil),TLX-8は0.064mmから6.35mm (2.5milから250mil),TLX-7は0.089mmから6.35mm (3.5mil - 250mil),TLX-6は0.089mmから6.35mm (3.5milから250mil) まで.
利点:
(1) 湿度 の 低さ
(2) UL 94 V-O ランキング
(3) 低層数を持つマイクロ波設計では
応用:
(1) アンテナ
(2) カップラー,スプリッター,コンビナー
(3) 増幅機,ミキサー,フィルター
(4) パッシブ部品
DK TLX-0
| タイプ | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
|
|
