| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
TLX は、幅広い RF アプリケーションで信頼性を提供します。この材料は、2.45 ～ 2.65 DK の範囲と利用可能な厚さおよび銅クラッドにより多用途です。層数が少ないマイクロ波設計に適しています。
TLX は PTFE ベースのグラスファイバー積層板で、レーダー システム、移動体通信、マイクロ波試験装置、マイクロ波送信装置、RF コンポーネントでの使用に最適です。
TLX は RF マイクロ波基板の世界の主力製品であり、ガラス繊維は基板が過酷な環境にさらされる場所であればどこでも機械的補強を提供します。たとえば、宇宙打上げ時に高レベルの振動に遭遇するハウジングにボルトで固定された PCB のクリープ耐性、エンジン モジュールの高温暴露、宇宙での放射線耐性、海上で極端な環境にさらされる軍艦用のアンテナ、飛行中に広範囲の温度を観測する高度計用の基板などです。
TLX ファミリには、TLX-0 (dk2.45)、TLX-9 (dk2.50)、TLX-8 (dk2.55)、TLX-7 (dk2.60)、TLX-6 (dk2.65) があります。 TLX-0の誘電体の厚さは0.127mm～6.35mm（5mil～250mil）の範囲、TLX-9は0.05mm～6.35mm（2mil～250mil）の範囲、TLX-8は0.064mm～6.35mm（2.5mil～250mil）の範囲、TLX-7は～ 0.089mm ～ 6.35mm (3.5mil ～ 250mil)、TLX-6 の範囲は 0.089mm ～ 6.35mm (3.5mil ～ 250mil) です。

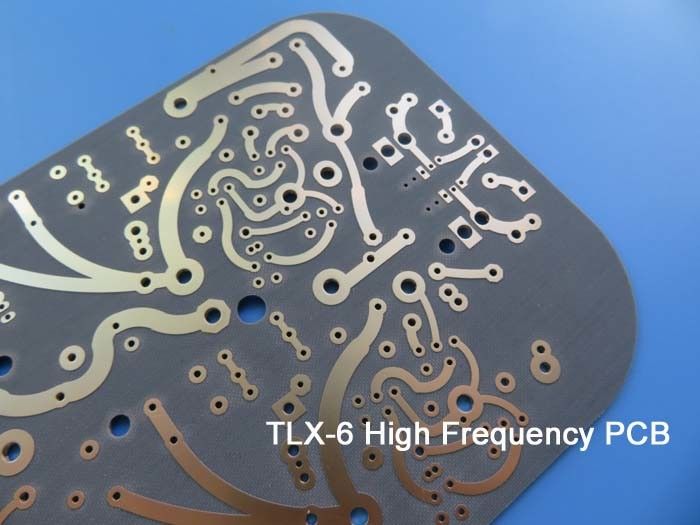

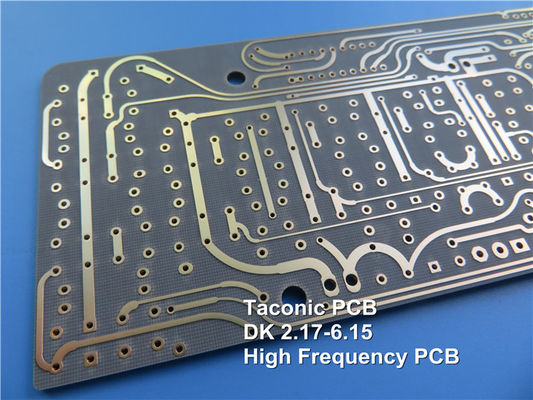

TLX-6 PCB は、優れた機械的特性と熱的特性で人気があり、高性能電子アプリケーションに最適です。反り、亀裂、その他の機械的ストレスに対する耐性があり、これは電子機器の寿命にとって非常に重要です。
TLX-6 PCB 材料は低く安定した DK を備えており、さまざまな電子アプリケーションで一貫した信号伝送を保証します。さらに、TLX-6 PCB は吸湿性が低いことで知られており、高湿度環境での使用に最適です。
TLX-6 PCB の UL 94 VO 定格は、難燃性が高いことを意味します。これは、火災発生時の電子機器の安全にとって非常に重要です。
TLX-6 PCB は厳密に制御された DK を備えているため、正確な信号伝送が不可欠なアンテナ、カプラー、スプリッター、アンプ、ミキサー、フィルターなどの電子アプリケーションに最適です。この材料は、抵抗、コンデンサ、インダクタなどの受動部品にも適しています。
DK TLX-6
| タイプ | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
プリント基板仕様
| プリント基板のサイズ | 150×100mm=1個 |
| ボードの種類 | 両面基板 |
| レイヤー数 | 2層、PTH |
| 表面実装部品 | はい |
| スルーホール部品 | いいえ |
| レイヤーのスタックアップ | 銅 ------- 35um(1 oz)+プレート TOP 層 |
| TLX-6 1.575mm | |
| 銅 ------- 35um(1oz) + プレート BOT 層 | |
| テクノロジー | |
| 最小のトレースとスペース: | 15ミル / 10ミル |
| 最小/最大穴: | 0.3mm / 2.0mm |
| 異なる穴の数: | 1 |
| ドリル穴の数: | 1 |
| 加工されたスロットの数: | 0 |
| 内部カットアウトの数: | 0 |
| インピーダンス制御: | いいえ |
| ゴールドフィンガーの数: | 0 |
| 基板材質 | |
| ガラスエポキシ： | TLX-6 1.575mm |
| 最終フォイル外部: | 1.5オンス |
| 最終フォイル内部: | 該当なし |
| PCB の最終的な高さ: | 1.6mm±10% |
| メッキとコーティング | |
| 表面仕上げ | イマージョンゴールド |
| はんだマスクの適用先: | 該当なし |
| はんだマスクの色: | いいえ |
| はんだマスクのタイプ: | 該当なし |
| 輪郭/切断 | ルーティング |
| マーキング | |
| コンポーネントの凡例の側面 | トップ |
| コンポーネントの凡例の色 | 黒 |
| メーカー名またはロゴ: | ボード上に導体と脚付きのフリーエリアがマークされています |
| 経由 | なし メッキスルーホール(NPTH)、最小サイズ0.3mm。 |
| 可燃性評価 | UL 94-V0 承認 MIN. |
| 寸法許容差 | |
| 外形寸法: | 0.0059" |
| 基板メッキ: | 0.0029" |
| ドリル許容差: | 0.002" |
| テスト | 出荷前に100%電気テスト |
| 提供されるアートワークの種類 | 電子メール ファイル、ガーバー RS-274-X、PCBDOC など |
| サービスエリア | 世界中で、世界的に。 |
|
|
