| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

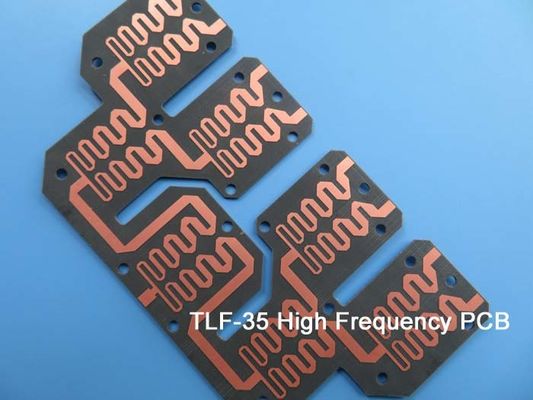

タコニック電子レンジ用 PCB 製TLF-35 30ミル 0.762mmOSPありサイズ有効アンテナ用
(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)
TLF-35A は、別のタイプの低コスト RF 材料です。低コストで大量の商用電子レンジおよび無線周波数アプリケーションに最適です。TLF-35A は、1/2 オンスおよび 1 オンスの銅に対して (標準のエポキシ材料と比較しても) 優れた剥離強度を備えており、再加工が必要な場合には常に重要な点となります。
TLF-35A の超低い吸湿率と低い散逸率により、周波数による位相シフトが最小限に抑えられます。TLF-35A は、設計に織物を使用しているため、寸法が安定しています。TLF-35A 基材は V-0 の可燃性を示し、IPC-TM-650 に従って試験されています。
Taconic TLF-35 のデータシート
| TLF-35-xxxx-A の代表的な値 | |||||
| 財産 | 試験方法 | 単位 | 価値 | 単位 | 価値 |
| 1.9GHzでの誘電率 | IPC-TM 650 2.5.5.5.1 モジュール | 3.50±0.05 | 3.50±0.05 | ||
| 1.9GHzでの誘電正接 | IPC-TM 650 2.5.5.5.1 モジュール | 0.0016 | 0.0016 | ||
| 10GHzでの誘電正接 | IPC-TM 650 2.5.5.5.1 モジュール | 0.0022 | 0.0022 | ||
| 吸水性 | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| 剥離強度(1オンスの銅) | IPC-TM 650 2.4.8 | ポンド/リニアインチ | 10 | うーん | 1.8 |
| 体積抵抗率 | IPC-TM 650 2.5.17.1 | モーム.cm | 2.0×109 | モーム.cm | 2.0×109 |
| 表面抵抗率 | IPC-TM 650 2.5.17.1 | モーム | 3.0×108 | モーム | 3.0×108 |
| 長さ方向の曲げ強さ | IPC-TM 650 2.4.4 | psi | 13,000 | うーん2 | 90 |
| 横方向の曲げ強さ | IPC-TM 650 2.4.4 | psi | 13,000 | うーん2 | 90 |
| 熱伝導率 | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| 可燃性 | UL-94 | V-0 | V-0 |
||
TFL-35A は、3.5 +/-0.05 の低い誘電率、0.002 の低い誘電正接を備えています。
TLF-35 PCB の利点:
TLF-35 PCB のアプリケーション:
プリント基板仕様
| プリント基板のサイズ | 90 × 79 ミリメートル = 1 個 |
| ボードの種類 | 両面基板 |
| レイヤー数 | 2層 |
| 表面実装部品 | はい |
| スルーホール部品 | いいえ |
| レイヤーのスタックアップ | 銅 ------- 35um(1 oz)+プレート TOP 層 |
| TLF-35 0.762mm | |
| 銅 ------- 35um(1oz) + プレート BOT 層 | |
| テクノロジー | |
| 最小のトレースとスペース: | 6ミル / 6ミル |
| 最小/最大穴: | 0.4mm/2.2mm |
| 異なる穴の数: | 0 |
| ドリル穴の数: | 0 |
| 加工されたスロットの数: | 0 |
| 内部カットアウトの数: | 0 |
| インピーダンス制御: | いいえ |
| ゴールドフィンガーの数: | 0 |
| 基板材質 | |
| ガラスエポキシ： | TLF-35 0.762mm |
| 最終フォイル外部: | 1.5オンス |
| 最終フォイル内部: | 該当なし |
| PCB の最終的な高さ: | 0.9mm |
| メッキとコーティング | |
| 表面仕上げ | OSP |
| はんだマスクの適用先: | いいえ |
| はんだマスクの色: | 該当なし |
| はんだマスクのタイプ: | 該当なし |
| 輪郭/切断 | ルーティング |
| マーキング | |
| コンポーネントの凡例の側面 | 該当なし |
| コンポーネントの凡例の色 | 該当なし |
| メーカー名またはロゴ: | ボード上に導体と脚付きのフリーエリアがマークされています |
| 経由 | 該当なし |
| 可燃性評価 | UL 94-V0 承認 MIN. |
| 寸法許容差 | |
| 外形寸法: | 0.0059" |
| 基板メッキ: | 0.0029" |
| ドリル許容差: | 0.002" |
| テスト | 出荷前に100%電気テスト |
| 提供されるアートワークの種類 | 電子メール ファイル、ガーバー RS-274-X、PCBDOC など |
| サービスエリア | 世界中で、世界的に。 |
|
|
