RO3010 25mil 0.635mmのマイクロウェーブPCB板LPSMはんだのマスク

RO3010 25mil 0.635mmのマイクロウェーブPCB板LPSMはんだのマスク

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-049.V1.0
基材:
RO3010
層の計算:
2つの層
PCBの厚さ:
0.8mm
PCBのサイズ:
100 x 100mm=1PCS
はんだのマスク:
シルクスクリーン:
銅の重量:
0.5oz
表面の終わり:
液浸の金
ハイライト:

25milマイクロウェーブPCB板

,

0.635mmのマイクロウェーブPCB板

,

25mil RFのマイクロウェーブPCB

製品説明

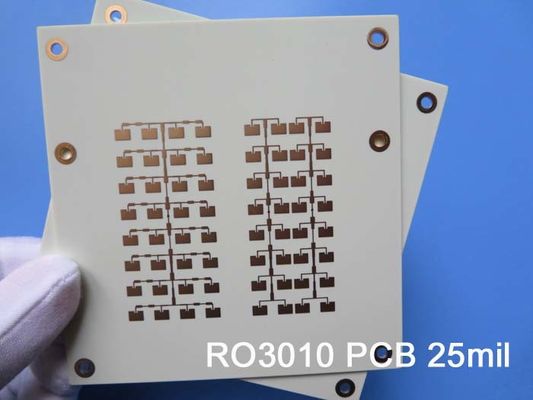

Rogers マイクロ波 PCB 製 RO3010 25mil 0.635mm DK10.2 ゴールド付き、ワイヤレス通信用パッチアンテナ用

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



Rogers RO3010 高周波回路材料は、商用マイクロ波および RF アプリケーションでの使用を目的としたセラミック充填 PTFE 複合材料です。競争力のある価格で優れた電気的および機械的安定性を提供するように設計されています。機械的特性は一貫しています。これにより、設計者は反りや信頼性の問題に遭遇することなく多層基板設計を開発できるようになります。RO3010 材料は、X 軸および Y 軸で 17 ppm/℃ の熱膨張係数 (CTE) を示します。この膨張係数は銅の膨張係数と一致しているため、この材料は優れた寸法安定性を示し、エッチングとベーク後の典型的なエッチング収縮は 1 インチあたり 0.5 ミル未満です。Z 軸の CTE は 24 ppm/℃ であり、過酷な環境下でも優れためっきスルーホール信頼性を実現します。



代表的なアプリケーション:

1) 車載レーダー

2) 携帯電話通信システム

3) ケーブルシステム上のデータリンク

4) 直接放送衛星

5) 全地球測位衛星アンテナ

6) 無線通信用パッチアンテナ

7) パワーアンプとアンテナ

8) 電源バックプレーン

9) 遠隔検針器



プリント基板仕様

プリント基板のサイズ 100×100mm=1個
ボードの種類 両面基板
レイヤー数 2層
表面実装部品 はい
スルーホール部品 はい
レイヤーのスタックアップ 銅 ------- 18um(0.5 オンス)+プレート TOP 層
RO3010 0.635mm
銅 ------- 18um(0.5 oz) + プレート BOT 層
テクノロジー
最小のトレースとスペース: 6ミル / 6ミル
最小/最大穴: 0.3mm / 1.5mm
異なる穴の数: 該当なし
ドリル穴の数: 該当なし
加工されたスロットの数: 0
内部カットアウトの数: 0
インピーダンス制御: いいえ
ゴールドフィンガーの数: 0
基板材質
ガラスエポキシ: RO3010 0.635mm
最終フォイル外部: 1オンス
最終フォイル内部: 該当なし
PCB の最終的な高さ: 0.8mm±0.1mm
メッキとコーティング
表面仕上げ イマージョンゴールド
はんだマスクの適用先: 底部、最小12ミクロン
はんだマスクの色: グリーン、PSR-2000GT600D、太陽供給。
はんだマスクのタイプ: LPSM
輪郭/切断 ルーティング
マーキング
コンポーネントの凡例の側面
コンポーネントの凡例の色 ホワイト、IJR-4000 MW300、Taiyoブランド
メーカー名またはロゴ: ボード上に導体と脚付きのフリーエリアがマークされています
経由 該当なし
可燃性評価 UL 94-V0 承認 MIN.
寸法許容差
外形寸法: 0.0059"
基板メッキ: 0.0029"
ドリル許容差: 0.002"
テスト 出荷前に100%電気テスト
提供されるアートワークの種類 電子メール ファイル、ガーバー RS-274-X、PCBDOC など
サービスエリア 世界中で、世界的に。



RO3010 25mil 0.635mmのマイクロウェーブPCB板LPSMはんだのマスク 0



Rogers 30 のデータシート10(RO3010

RO3010 代表値
財産 RO3010 方向 単位 状態 試験方法
誘電率、εプロセス 10.2±0.05 Z   10GHz/23 IPC-TM-650 2.5.5.5 クランプ型ストリップライン
誘電率、ε設計 11.2 Z   8GHz~40GHz 微分位相長法
誘電正接、tanδ 0.0022 Z   10GHz/23 IPC-TM-650 2.5.5.5
εの熱係数 -395 Z ppm/ 10GHz -50150まで IPC-TM-650 2.5.5.5
寸法安定性 0.35
0.31
バツ
Y
うーん 条件A IPC-TM-650 2.2.4
体積抵抗率 105   MΩ.cm 条件A IPC 2.5.17.1
表面抵抗率 105   条件A IPC 2.5.17.1
引張係数 1902年
1934年
バツ
Y
MPa 23 ASTM D 638
吸湿性 0.05   % D48/50 IPC-TM-650 2.6.2.1
比熱 0.8   j/g/k   計算された
熱伝導率 0.95   W/M/K 50 ASTM D 5470
熱膨張係数
(-55 ~ 288
13
11
16
バツ
Y
Z
ppm/ 23/50%RH IPC-TM-650 2.4.4.1
TD 500   TGA   ASTM D 3850
密度 2.8   グラム/センチメートル3 23 ASTM D 792
銅の剥離強度 9.4   Ib/インチ 1oz、EDC はんだフロート後 IPC-TM 2.4.8
可燃性 V-0       UL94
鉛フリープロセス対応 はい
