商品の詳細:
|
| 基材: | WL-CT350 | レイヤー数: | 2層（両面リジッドPCB構造） |
|---|---|---|---|
| プリント基板の厚さ: | 0.2mmの超薄型プロファイル | プリント基板のサイズ: | 56.8mm×78.09mm、寸法公差：±0.15mm（1個） |
| はんだマスク: | いいえ | シルクスクリーン: | 黒 |
| 銅の重量: | 35um | 表面仕上げ: | イマージョンゴールド |
| ハイライト: | シルクスクリーンの倍は適用範囲が広いPCB味方しなかった,0.3mmの倍は適用範囲が広いPCB味方した,0.3mmの二重味方された屈曲PCB |
||

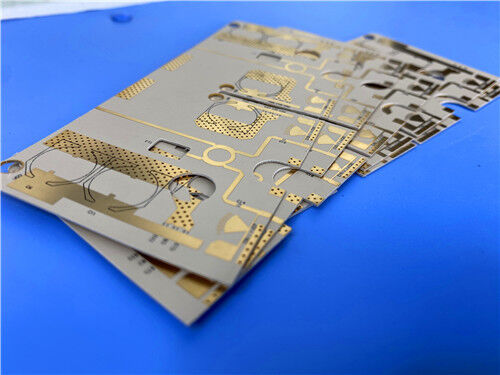

2層WL-CT350 PCBは,高安定性,コスト効率の高い高周波回路板で,近代的なマイクロ波およびRF信号伝送アプリケーションのために設計されています.高品質のWL-CT350有機ポリマーセラミック銅層ラミネートと1オンス銅層外装を使用超薄さ0.2mmの硬いPCBは 高信頼性のインベージョンゴールド表面仕上げ,上部のみ黒いシルクスクリーン,溶接マスクのない双面設計で,高周波の電気性能と熱散を最適化する.
WL-CT350 は 何 です か
WL-CT350は,高性能熱固性樹脂ベースの高周波銅覆いラミネートで,有機ポリマーセラミックフィラーとガラス繊維で強化されています.その電解層は炭化水素樹脂で作られています高周波回路設計に最適化された例外的な低負荷電気特性を提供します.複雑で加工が難しいPTFE材料とは異なりWL-CT350 はFR4-PCBの製造を大幅に簡素化し,生産の一貫性を向上させ,バッチからバッチに安定した品質を確保する,互換性のある製造ワークフロー輸入された高周波ラミネートに理想的な国内代替品となる.
独占された複合材料の混合物 炭化水素樹脂とセラミックフィラーは,WL-CT350に優れた高温耐久性と堅牢な熱介電性安定性を与えます.この材料シリーズは,異なる温度で安定した電圧不変と損失因子を維持熱膨張が低く,280°C以上の高温のガラス移行温度 (Tg) を達成する.これらの特性により,長期間の高周波操作や変動する熱条件下で,一貫した電気性能と構造的整合性が保証されます..
WL-CT350 PCB 材料の基本特性
低負荷高周波性能,信頼性の高い熱安定性,WL-CT350 高周波ラミナットは,商業用RFとマイクロ波回路の精度と大量生産要件を完全に満たしています:
| 主要な特徴 | 技術パラメータ |
| 安定した電解常数 | Dk = 3.48 @ 10GHz / 23°C |
| 低分散因子 | Df = 0.0039 @ 10GHz |
| 優れた熱安定性 Dk | TCDK = 52ppm/°C |
| 効率的な熱伝導性 | 熱伝導性 = 0.7 W/MK |
| 超低水分吸収 | 水分吸収 = 0.05% |
| 銅と一致したCTE | 11ppm/°C (X軸),14ppm/°C (Y軸),34ppm/°C (Z軸) |
| 高温のガラス移行 | Tg ≥ 280°C |
WL-CT350 PCB の主要性能メリット
WL-CT350 有機ポリマーセラミック高周波材料は 最高級の RF性能,簡素化製造能力,長期信頼性を統合しています商用高周波PCBの大量生産に際立った包括的な利点を提供する:
FR4対応加工: FR4の従来の製造方法と完全に互換性がある.PTFEベースの材料と比較してよりシンプルな加工作業流程を備えており,製造の複雑性と運用コストを効果的に削減する
優れたバッチ一貫性: 量産バッチ全体で均等な電解パラメータと機械性能を提供する安定化複合材料の配合を採用
優れた環境安定性: 超低水分吸収と強固な熱抵抗が組み合わせられ,複雑で厳しい作業環境で安定した回路性能を維持する
費用対効果の高い輸入代替:低コストで高周波の性能に相当する高級輸入ラミネート大規模な商用RFアプリケーションのための最適なコスト効率の良いソリューションとして機能
主要なPCBの製造仕様
| パラメータ項目 | 特殊仕様 |

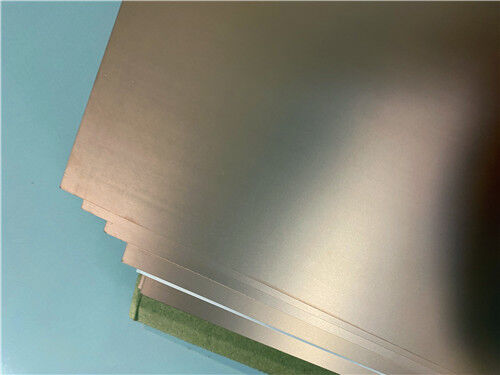

| 基礎材料 | WL-CT350 有機ポリマーセラミックガラス繊維銅塗層ラミネート |
| 層数 | 2層 (双面硬いPCB構造) |
| 板の寸法 | 56.8mm × 78.09mm,寸法許容: ±0.15mm (1枚) |
| 最小の痕跡/空間 | 6/7ミリ,コンパクトで正確な高周波回路路路線をサポートする |
| 穴の最小サイズ | 0.3mm,密集したコンパクトな部品配置設計を可能にする |
| デザインを通して | 穴の構造のみ 盲目バイアスなし |
| 完成板の厚さ | 0.2mm超薄型プロフィール |
| 完成した銅重量 | 1オンス (1.4ミリ) 外部銅層 |
| 厚さによる塗装 | 20μmの銅塗装厚さ |
| 表面塗装 | 浸水金 |
| シルクスクリーン | 上層:黒いシルクスクリーン 下層:シルクスクリーンなし |
| 溶接マスク | 上下両層に溶接マスクがない |
| 品質試験基準 | 送料前に100%の電気試験を実施 |
2層WL-CT350 PCBスタックアップ構造
| レイヤシーケンス | 材料の仕様 | 厚さ |
| 外層1 (上) | 伝導性のある銅製のフィルム | 35μm |
| 中核の電解層 | WL-CT350 有機ポリマーセラミック複合基板 | 0.102ミリ (4ミリ) |
| 外層2 (下) | 伝導性のある銅製のフィルム | 35μm |
PCB回路とコンポーネント統計
| パラメータ項目 | 特定価値 |
| コンポーネント | 19 |
| パッドの総数 | 32 |
| トルーホール・パッド | 18 |
| トップSMTパッド | 14 |
| 下のSMTパッド | 0 |
| バイアス | 11 |
| 網 | 2 |
アートワークのフォーマット:グローバルからの顧客は, Gerber RS-274-X 設計ファイルを標準化して,価格表と製造を行うことができます.
品質基準:すべてのカスタムPCBは,安定したバッチ品質と長期間の運用信頼性を確保するために,IPC-Class-2業界基準に厳格に準拠して製造され検査されます.
グローバルサービス:私たちは,すべてのPCBオーダーに対して,世界規模で報價サポート,専門的な技術コンサルティング,およびグローバル配送サービスを提供しています.
典型的な応用シナリオ
簡潔に言うと 2層超薄の硬いPCB WL-CT350は 高度な有機ポリマーセラミック複合材料技術を活用して 低電圧損失,安定した熱電圧系数,水分吸収が非常に低いFR4に適した加工,銅とマッチした熱膨張,優れたコスト性能この高周波PCBは輸入材料に優位な代替品として機能しますベースステーション通信,衛星機器,自動車レーダー,幅広いRFおよびマイクロ波装置に最適です
