3MテープTesaテープが付いているPolyimideの基質の単一の味方された適用範囲が広いPCBs FPC

3MテープTesaテープが付いているPolyimideの基質の単一の味方された適用範囲が広いPCBs FPC

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-258.V1.0
基材:
Polyimide
層の計算:
単一の側面
PCBの厚さ:
0.3mm
PCBのサイズ:
30.53 x 59.37mm
Coverlay:
黄色
シルクスクリーン:
白い
銅の重量:
35um
表面の終わり:
液浸の金
ハイライト:

シルクスクリーンの倍は適用範囲が広いPCB味方しなかった

,

0.3mmの倍は適用範囲が広いPCB味方した

,

0.3mmの二重味方された屈曲PCB

製品説明

3MテープTesaテープが付いているPolyimideの基質の単一の味方された適用範囲が広いPCBs FPC

(適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説

このタイプの適用範囲が広いプリント回路は計算機のキーパッドの適用のためである。それは厚い0.15mmに単層FPCである。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにShengyiのそれから製造したある。3Mテープは裏側で加えられる。

変数およびデータ用紙

適用範囲が広いPCBのサイズ 30.53 x 59.37mm
層の数 1
板タイプ 適用範囲が広いPCB
板厚さ 0.150mm
板材料 Polyimide 25µm
板物質的な製造者 ITEQ
板材料のTgの価値 60
PTHのCUの厚さ N/A
内部のIayerのCUのthicknes N/A
表面のCUの厚さ 35 µm
Coverlay色 黄色
Coverlayの数 2
Coverlayの厚さ 25 µm
補強剤材料 Polyimide
補強剤の厚さ 0.2mm
タイプのシルクスクリーン インク IJR-4000 MW300
シルクスクリーンの製造者 TAIYO
シルクスクリーンの色 白い
シルクスクリーンの数 1
Coverlayのテストの皮をむくこと peelable無し
伝説の付着 3Mの90℃はMin.の3回後の皮テストしない
表面の終わり 液浸の金
ニッケル/金の厚さ Au:0.03µm (Min.);NI 2-4µm
RoHSは要求した はい
Famability 94-V0
熱衝撃テスト パス、-25℃±125℃、1000の周期。
熱圧力 パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能 100%のパスの電気テスト
技量 IPC-A-600H及びIPC-6013Cのクラス2との承諾

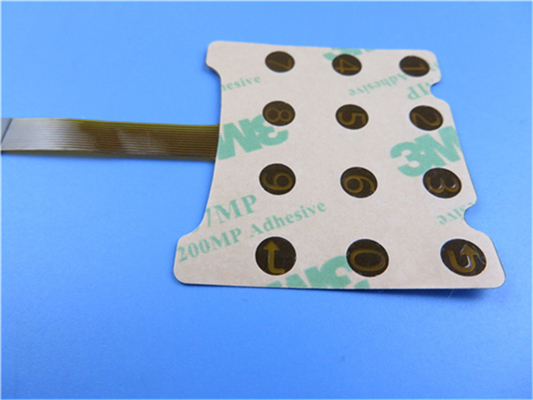

3MテープTesaテープが付いているPolyimideの基質の単一の味方された適用範囲が広いPCBs FPC 0

特徴および利点

優秀な柔軟性

容積の減少

重量の軽減

アセンブリの一貫性

高められた信頼性

はんだ付けされる端は全である場合もある

安価

処理の継続

専門およびベテラン エンジニア

18年間以上の経験

適用

タッチ画面、LED表示柔らかい板、タブレットのアンテナ柔らかい板

接着剤

堅いプリント基板のための基礎積層物は基材、ラミネーションの間にprepreg材料から付着力に来ることとともに薄板になる銅ホイルである。これへの反対はフィルム材料への銅ホイルのラミネーションが付着力システムによって達成される適用範囲が広い回路である。

しかし付着力の2つの主システム、即ち熱可塑性およびthermoset接着剤の間で区別することは必要である。選択は処理と部分的に終了する適用範囲が広い回路の適用によって部分的に定まる。

接着剤/3Mテープ/Tesaテープを広げる

低流速のアクリルの形のシートの接着剤は、頻繁に、接着剤が容易に取除くことができるポリプロピレンのペーパーの付着力の「鋳造物」である。シートの接着剤の適用は適用範囲が広い回路を結ぶ、または適用範囲が広い回路に補強剤を付けるために多層適用範囲が広い回路に頻繁に使用される。

3MテープTesaテープが付いているPolyimideの基質の単一の味方された適用範囲が広いPCBs FPC 1

3Mテープが付いている適用範囲が広い回路のより多くの表示

3MテープTesaテープが付いているPolyimideの基質の単一の味方された適用範囲が広いPCBs FPC 2

3MテープTesaテープが付いているPolyimideの基質の単一の味方された適用範囲が広いPCBs FPC 3

3MテープTesaテープが付いているPolyimideの基質の単一の味方された適用範囲が広いPCBs FPC 4
