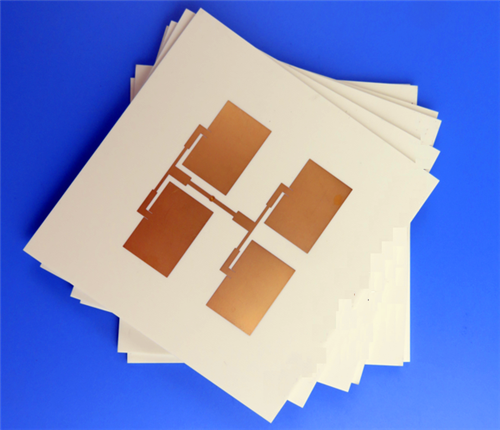

2層TFA294 PCB 低損失マイクロ波回路 浸水金

2層TFA294 PCB 低損失マイクロ波回路 浸水金
2層TFA294 PCB 低損失マイクロ波回路 浸水金 2層TFA294 PCB 低損失マイクロ波回路 浸水金

大画像 :  2層TFA294 PCB 低損失マイクロ波回路 浸水金

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-273.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs

2層TFA294 PCB 低損失マイクロ波回路 浸水金

説明
基材: TFA294 ガラスフリーセラミック PTFE 複合基板 レイヤー数: 2層
プリント基板の厚さ: 1.1mm プリント基板サイズ: 97.53mm×100.28mm(1個)、公差:±0.15mm
はんだマスク: いいえ シルクスクリーン: いいえ
銅の重量: 1オンス 表面仕上げ: イマージョンゴールド
ハイライト:

黒いCoverlay適用範囲が広いPCB板

,

1oz銅適用範囲が広いPCB板

,

適用範囲が広い1つのozの銅PCB

この2層の硬い高周波PCBは TFA294 製の空軍用 グラスフリーセラミック PTFE複合材料の 介電基板を使用しています低損失マイクロ波とミリ波のアプリケーション,ボードは完全に溶接マスクとシートスクリーンのない双面構造の浸し金表面仕上げを備えています. すべてのユニットは出荷前に100%の電気テストを受けます.高級RFおよび航空宇宙電子システムの優れた一貫性と長期的信頼性を確保する.



PCB 仕様

パラメータ項目 仕様
基礎材料 TFA294 グラスフリーセラミックPTFE複合基板
層数 2層硬いPCB
板の寸法 97.53mm × 100.28mm (1枚) 容積: ±0.15mm
最小の痕跡 / 空間 4ml / 6ml
機械的な穴の最小サイズ 0.35mm
タイプによって 穴を抜けるバイアスのみ 盲目バイアスなし
完成板の厚さ 1.1mm
完成した銅重量 外層用には1オンス (1.4ミリ)
厚さによる塗装 20μm
表面塗装 浸水金
シルクスクリーン層 上下両面からシルクスクリーンがない
溶接マスク層 両側から完全に溶接マスクがない
品質テスト 輸送前に実施された100%の電気試験



PCB 層の積み重ね構造

層名 仕様
銅層1 (上) 35μm 完成銅厚さ
介電核 TFA294 セラミックPTFE基板,厚さ1.016mm (40mil)
銅層2 (下) 35μm 完成銅厚さ

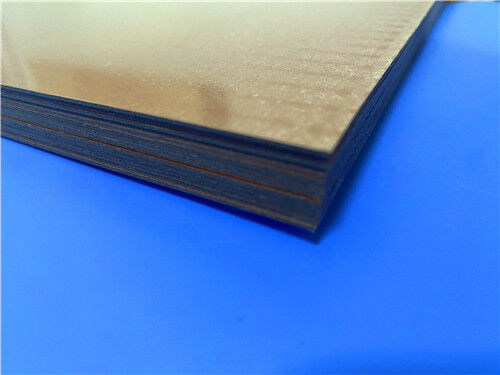

2層TFA294 PCB 低損失マイクロ波回路 浸水金 0



アート 作品 と 品質 基準

アートワークフォーマット: 精密な回路パターニングと完全な製造互換性を確保するために標準のGerber RS-274-Xファイルで製造されています.



品質基準: すべての製造および検査プロセスは,安定した性能と長期的構造耐久性のためにIPC-Class-2信頼性仕様に厳格に準拠しています.



サービスカバー:国際高周波PCBプロジェクトのためのグローバル配送と信頼性の高い製品供給をサポートする.



TFAシリーズ資料概要

TFAシリーズは,先進的なガラスフリーPTFE伝統的なガラス繊維浸透製造の代わりに革新的なナノセラミック混合と専門的なラミネーションプロセスを採用した陶器複合材料の介電基板.電磁波の伝播中にガラス繊維効果をなくすこの材料は,X/Y/Z軸のアニゾトロピを最小限に抑え,超均一な電気,熱,機械性能を提供します.超低ダイレクトリック損失と銅に匹敵する熱膨張性能4つのカスタマイズ可能な介電常数 (2.943 について06 について15TFAシリーズは,輸入された高周波基板に対して,高度な信頼性のある航空宇宙級の代替品として機能します.



2層TFA294 PCB 低損失マイクロ波回路 浸水金 1



TFA294 主要な特徴と利点

安定した介電性能: 10GHzで安定したDK 2.94 と 0.0010 (10/20GHz) / 0.0012 (40GHz) の極低 DF を提供し,低損失のブロードバンドおよびミリ波信号伝送を可能にします.



超低TCDK: -55°Cから150°Cの範囲で最低TCDKを-5ppm/°Cを維持し,極端な温度変動下で安定した介電性能を保証する.



バランスのとれた低CTE: -55°Cから288°Cの範囲でCTE値 (18ppm/°C X/Y,32ppm/°C Z軸) に一致する特徴,熱ストレスを軽減し,PTH構造の信頼性を向上させる.



効率的な熱散: 0.59 W/mk の熱伝導性により,動作熱を迅速に散布し,継続的な高功率作業条件下での性能低下を防止します.



低湿度感度: 0.03%の低湿度吸収が湿った環境で電気パラメータの漂流を防止し,長期にわたる安定した回路動作を保証します.



典型的な応用シナリオ

ガラスのない構造,超低損失,極端な温度安定性,最小のアニゾトロピーを利用した TFA294 PCBは,航空宇宙における高精度,相感度の高い高周波システムに理想的です,軍事および衛星通信分野:



  • 航空宇宙および空中機器,航空機の機内電子システム
  • 高精度マイクロ波回路と相感アンテナシステム
  • 早期警告レーダーと空中レーダー装置
  • 段階配列アンテナとビーム形成ネットワーク
  • 衛星通信・ナビゲーションシステム
  • 高周波電源増幅装置

2層TFA294 PCB 低損失マイクロ波回路 浸水金 2
