陶磁器の満たされたPTFEの樹脂の基盤が付いている低損失20mil RF-45 PCB板

陶磁器の満たされたPTFEの樹脂の基盤が付いている低損失20mil RF-45 PCB板

MOQ: 1PCS
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000PCS
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-177.V1.0
基材:
陶磁器の満たされたPTFEの樹脂
層の計算:
二重味方されたPCB、多層PCB、雑種PCB
PCBの厚さ:
20mil (0.508mm)、25mil (0.635mm)、31mil (0.787mm)、62mil (1.575mm)、125mil (3.175mm)
PCBのサイズ:
≤400mm X 500mm
はんだのマスク:
緑、黒く、青、黄色、赤い等。
銅の重量:
0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
表面の終わり:
裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP等…
ハイライト:

20mil RF PCB板

,

陶磁器の満たされたPTFE RF PCB板

,

編まれたガラス繊維RF PCB板

製品説明



RF-45低損失RF プリント基板安定のDK高周波高性能回路基板

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



やあみんな、

今日は、Taconic ORCER プリント基板の一種である RF-45 高周波 PCB について説明します。



RF-45 は、強化材としてガラス繊維織物を使用したセラミック充填 PTFE 樹脂ラミネートです。これは FR-4 に代わる一種の低損失積層板で、誘電率 (DK) は温度に対して平坦で、DF は周波数に対して安定しています。

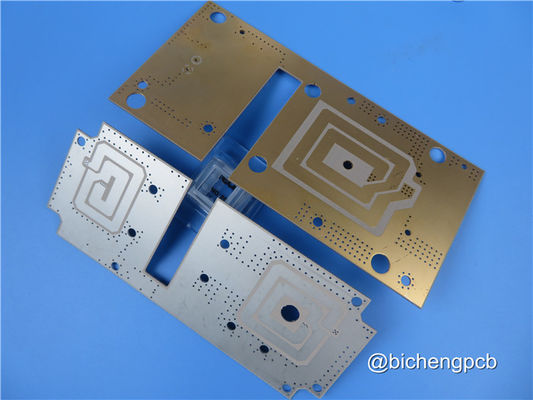

陶磁器の満たされたPTFEの樹脂の基盤が付いている低損失20mil RF-45 PCB板 0





陶磁器の満たされたPTFEの樹脂の基盤が付いている低損失20mil RF-45 PCB板 1



代表的なアプリケーションは次のとおりです。GPSアンテナ、RFIDアンテナ、s衛星ラジオアンテナ。



RF-45の代表値



財産 試験方法 ユニット 価値
材料 / / RF-45
誘電率 IPC-TM-650 2.5.5.6 / 4.5
損失係数 @ 10GHz IPC-TM-650 2.5.5.5.1 / 0.0037
吸湿性 IPC-TM-650 2.6.2.1 % 0.04
曲げ強さ(MD) ASTM D790 psi 20700
曲げ強度 (CD) ASTM D790 psi 19300
剥離強度 (1 オンス VLP) IPC-TM-650 2.4.8 (熱ストレス) ポンド/リニアインチ 10
熱伝導率 ASTM F 433 W/m/K 0.33
体積抵抗率 IPC-TM-650 2.5.17.1 モーム/cm 1.4×108
表面抵抗率 IPC-TM-650.2.5.17.1 モーム 3.3×106
CTE (x) IPC-TM-650-2.4.41 (>RT -125) ppm/ 9
CTE (y) IPC-TM-650-2.4.41 (>RT -125) ppm/ 13
熱膨張率 (z) IPC-TM-650-2.4.41 (>RT -125) ppm/ 96
可燃性評価 UL94 / V-0



当社の PCB 機能 (RF-45)

PCB材質: セラミック入りPTFE樹脂
指定: RF-45
誘電率: 4.5
損失係数 0.0037 10GHz
レイヤー数: 両面基板、多層基板、ハイブリッド基板
銅の重量: 0.5オンス(17μm)、1オンス(35μm)、2オンス(70μm)
プリント基板の厚さ: 20ミル (0.508mm)、25ミル (0.635mm)、31ミル (0.787mm)、62ミル (1.575mm)、125ミル (3.175mm)
プリント基板サイズ: ≤400mm×500mm
戦士の表情: 緑、黒、青、黄、赤など
表面仕上げ: 裸銅、HASL、ENIG、浸漬銀、浸漬錫、OSP など。



陶磁器の満たされたPTFEの樹脂の基盤が付いている低損失20mil RF-45 PCB板 2



その他のアヴァイアルベ PCB 材料

FR-4 Tg>135、高Tg>170 FR-4 (S1000-2M、TU-872 SLK、TU-768、IT-180Aなど)

ロジャース RO4350B、RO4003C、RO4730G3、RO4360G2、RO3003、RO3035、RO3006、RO3010、RO3210、RO3203など

ロジャース RT/デュロイド 5880、RT/デュロイド 5870、RT/デュロイド 6002、RT/デュロイド 6010、RT/デュロイド 6035HTC など

ロジャース TMM4、TMM10、カッパ 438 など

PTFE F4B (DK2.2、DK2.65、DK2.85、DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2 )

タコニック TLX-0、TLX-9、TLX-8、TLX-7、TLX-6、TLY-5、TLY-3、RF-35TC、TLF-35、RF-60A、RF-60TC、RF-35A2、TRF -45など

AD450、AD600、TC350など

ネルコ N4000、N9350、N9240

メタルコアPCB、1W/MK-3W/MK材質

フレキシブル基板、メグトロン6(M6) R-5775G



当社の PCB サービス

PCBプロトタイプ

大量生産

片面PCB

両面基板

最大 32 層の多層 PCB

厚銅PCB

ハイブリッド基板

インピーダンス制御された PCB

パッド PCB のビア

ボール グリッド アレイ (BGA) PCB

PCB経由のブラインド

皿穴、半穴、圧入穴

クイックターンアラウンド (QTA) 納品

最小注文数量 (MOQ) なし

Door to Door 配送サービス



容量

毎月2500~3000種類。



サービスエリア

北米、オセアニア、東南アジア、東ヨーロッパ、アフリカ、ラテンアメリカ、西および南ヨーロッパ、北欧、中央および南アジア、中東。



陶磁器の満たされたPTFEの樹脂の基盤が付いている低損失20mil RF-45 PCB板 3



プロトタイプ、小ロット、大量生産の PCB を提供できます。ご質問がございましたら、お気軽にお問い合わせください。



読んでいただきありがとうございます。
