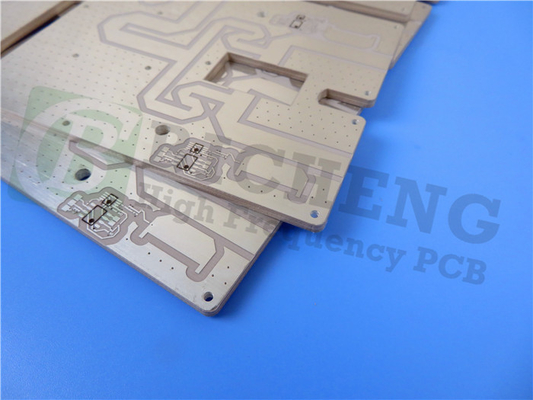

AD1000 プリント RF PCB ボード Arlon PTFE セラミック充填高周波

AD1000 プリント RF PCB ボード Arlon PTFE セラミック充填高周波

MOQ: 1pcs
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000PCS
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-179.V1.0
基材:
編まれたガラス補強されたPTFE/Ceramicは満ちた
層の計算:
二重味方されたPCB、多層PCB、雑種PCB
PCBの厚さ:
6mil (0.1524mm)、10.5mil (0.2667mm)、15mil (0.381mm)、20mil (0.508mm)、25mil (0.635mm)、30mil (0.762mm)、5
PCBのサイズ:
≤400mm X 500mm
はんだのマスク:
緑、黒く、青、黄色、赤い等。
銅の重量:
0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
表面の終わり:
裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP等…
ハイライト:

6mil Printed RF PCB Board

,

PTFE陶磁器の満たされたRF PCB板

,

編まれたガラス補強されたRF PCB板

製品説明



Rogers AD1000 プリント基板 Arlon PTFE セラミック充填高周波 PCB 両面 AD1000 RF PCB

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



簡単な紹介

AD1000 は、高誘電率 (10.2 以上) の高周波材料、ガラス織物強化積層板です。従来の低損失材料と比較して回路の小型化が可能になり、他の 10 Dk ラミネートよりも優れた寸法安定性と機械的堅牢性が可能になります。AD1000積層板は、純粋なセラミック材料と比較して、振動応力に耐えられる柔らかい材料と考えられており、製造プロセス中に特別な複雑な加工や取り扱いを必要としません。



特徴:

1. 10.2 の高 Dk を備えた織ガラス強化 PTFE/セラミック

2. 熱伝導率0.81W/mK

3. 高い銅剥離強度により、より薄いエッチング線幅が可能

4. 最小の挿入損失

5. より大きなパネルサイズも利用可能

6. 0.03%の低吸湿性

7. 優れたCTE値による高信頼性のセラミック部品取り付けとPTH信頼性



AD1000 プリント RF PCB ボード Arlon PTFE セラミック充填高周波 0



AD1000 プリント RF PCB ボード Arlon PTFE セラミック充填高周波 1



代表的なアプリケーション:

1. 航空機衝突回避システム (TCAS)

2. 地上設置型レーダー監視システム

3. 低ノイズアンプ (LNA)

4. 小型回路とパッチアンテナ

5. パワーアンプ (PA)

6. レーダーモジュールとマニホールド

7. Xバンド以下



AD1000 プリント RF PCB ボード Arlon PTFE セラミック充填高周波 2



当社の PCB 機能 (AD1000)

PCB材質: ガラス繊維強化PTFE/セラミック充填
指定: AD1000
誘電率: 10.2
損失係数 0.0023 10GHz
レイヤー数: 両面基板、多層基板、ハイブリッド基板
銅の重量: 0.5オンス(17μm)、1オンス(35μm)、2オンス(70μm)
プリント基板の厚さ: 6ミル(0.1524mm)、10.5ミル(0.2667mm)、15ミル(0.381mm)、20ミル(0.508mm)、25ミル(0.635mm)、30ミル(0.762mm)、50ミル(1.27mm)、59ミル(1.499mm)、125ミル( 3.175mm )、127mil (3.226mm )
プリント基板サイズ: ≤400mm×500mm
戦士の表情: 緑、黒、青、黄、赤など
表面仕上げ: 裸銅、HASL、ENIG、浸漬銀、浸漬錫、OSP など。



当社を選ぶ理由

1. エンジニアリング設計により、生産前の問題の発生を防ぎます。

2. ISO9001、ISO14001、ISO13485、UL認定製造工場;

3. AOI検査。

4. 納期厳守率が98%を超える、納期厳守。

5. 16000㎡の作業場;

6. 月あたり30000㎡の生産能力。

7. 月間 8000 種類の PCB;

8. CADCAM の迅速なチェックと無料の PCB 見積り。

9. 18 年以上の PCB 経験。

10.顧客の苦情率: <1%



その他の利用可能な高周波 PCB

ロジャース RO4350B、RO4003C、RO4730G3、RO4360G2、RO4533、RO4534、RO4535、RO3003、RO3035、RO3006、RO3010、RO3210、RO3203など

ロジャース RT/デュロイド 5880、RT/デュロイド 5870、RT/デュロイド 6002、RT/デュロイド 6010、RT/デュロイド 6035HTC など

ロジャース TMM4、TMM10、カッパ 438 など

PTFE F4B DK2.2、DK2.65

タコニック TLX-0、TLX-9、TLX-8、TLX-7、TLX-6、TLY-5、TLY-3、RF-35TC、RF-35、RF-35A2、RF-45、TRF-45、TLF -35、RF-60A、RF-60TCなど

AD450、AD600、TC350など
