液浸の金が付いている 30mil AD1000 の高周波二重味方された RF PCB 板

液浸の金が付いている 30mil AD1000 の高周波二重味方された RF PCB 板

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000PCS
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-180.V1.0
基材:
AD1000 0.762mm
層数:
2層
PCBの厚さ:
0.8mm±0.1
基板サイズ:
42×25mm=1アップ
銅の重量:
1オンス
表面仕上げ:
浸漬金
ハイライト:

30mil RF PCB Board

,

二重味方されたRF PCB板

,

高周波RF PCB板

製品説明



30milAD1000 高周波 PCB 両面 RF PCB DK 10.2 PWB浸漬あり

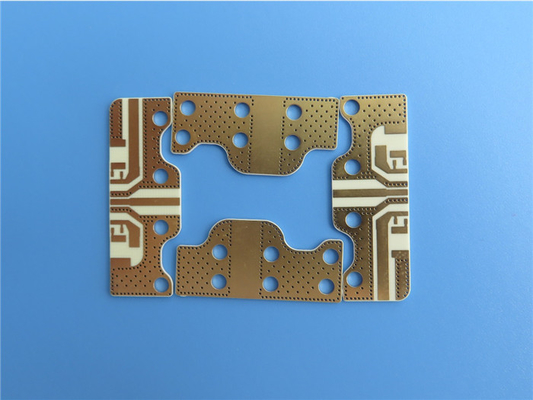

(プリント基板はカスタムメイドの製品であり、表示されている写真とパラメータは参考用です)



簡単な紹介

このタイプの液浸金 RF PCB は、AD1000 材料、PTFE/織ガラス繊維/セラミック充填ラミネートで作られています。回路基板は、完成した 1 オンスの銅を使用した二重層です。はんだマスクとシルクスクリーンはありません。両方の層が完全に空気にさらされています。厚さ0.8mm、50枚を真空パックして発送します。
