RF-10 Printed 60mil Taconic High Frequency PCB Low Loss 400mmX500mm

RF-10 Printed 60mil Taconic High Frequency PCB Low Loss 400mmX500mm
RF-10 Printed 60mil Taconic High Frequency PCB Low Loss 400mmX500mm RF-10 Printed 60mil Taconic High Frequency PCB Low Loss 400mmX500mm RF-10 Printed 60mil Taconic High Frequency PCB Low Loss 400mmX500mm

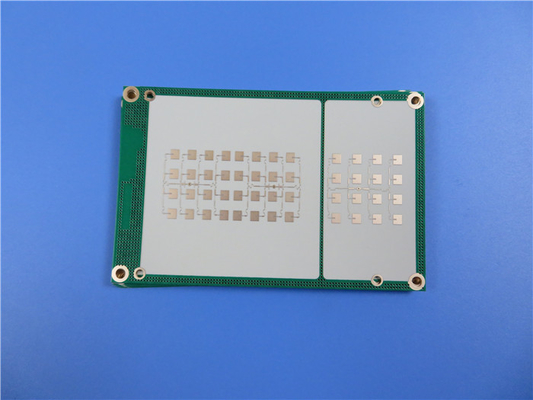

大画像 :  RF-10 Printed 60mil Taconic High Frequency PCB Low Loss 400mmX500mm

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-181.V1.0
お支払配送条件:
最小注文数量: 1pcs
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000PCS
詳細製品概要
基材: 陶磁器の満たされたPTFEおよび編まれたガラス繊維の合成物 層の計算: 二重味方されたPCB、多層PCB、雑種PCB
PCBの厚さ: 10mil (0.254mm)、20mil (0.508mm)、25mil (0.635mm)、60mil (1.524mm)、125mil (3.175mm) PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒、青、黄、赤など 銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
表面の終わり: 裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP等…
ハイライト:

60mil High Frequency PCB

,

Taconic高周波PCB

,

400mmX500mm High Frequency PCB



RF-10プリント基板 10mil 20mil 60mil Taconic RF-10 高周波 PCB低損失高DK RF PCB

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



概要

Taconic の RF-10 ラミネートは、セラミック充填 PTFE とグラスファイバー織物の複合材料で、高誘電率 (10.2 10GHz) と低い誘電正接 (0.0025 10GHz) という利点があります。薄い織布ガラス繊維強化材を使用して、低誘電損失と剛性の向上の両方を実現し、取り扱いを容易にし、多層回路の寸法安定性を向上させます。



RF-10 高周波材料は、サイズ縮小に対する RF アプリケーションのニーズに応え、コスト効率の高い基板を提供するように設計されています。平滑な薄型銅にもよく接着します。低損失と非常に滑らかな銅の使用により、表皮効果損失が重要な役割を果たす高周波で最適な挿入損失が得られます。



RF-10 ラミネートの利点。それはeを持っています滑らかな銅への優れた接着力、h高い熱伝導率により熱管理を強化、hRF回路サイズの縮小のための高DK、および損失正接 0.0025 @ 10 GHz など



RF-10 Printed 60mil Taconic High Frequency PCB Low Loss 400mmX500mm 0



RF-10 Printed 60mil Taconic High Frequency PCB Low Loss 400mmX500mm 1



RF-10 には幅広い用途があります。を含む航空機衝突回避システム、GPS アンテナ、microstrip パッチ アンテナ、p補助コンポーネント (フィルター、カプラー、電力分割器)



当社の PCB 機能 (RF-10)

PCB材質: セラミック充填 PTFE とガラス繊維織物の複合材
指定: RF-10
誘電率: 10.2
損失係数 0.0025 10GHz
レイヤー数: 両面基板、多層基板、ハイブリッド基板
銅の重量: 0.5オンス(17μm)、1オンス(35μm)、2オンス(70μm)
プリント基板の厚さ: 10ミル (0.254mm)、20ミル (0.508mm)、25ミル (0.635mm)、60ミル (1.524mm)、125ミル (3.175mm)
プリント基板サイズ: ≤400mm×500mm
戦士の表情: 緑、黒、青、黄、赤など
表面仕上げ: 裸銅、HASL、ENIG、浸漬銀、浸漬錫、OSP など。



RF-10 Printed 60mil Taconic High Frequency PCB Low Loss 400mmX500mm 2



RF-10の代表値

財産 試験方法 ユニット 価値 ユニット 価値
DK @ 10 GHz IPC-650 2.5.5.5.1 モジュール   10.2±0.3   10.2±0.3
Df@10GHz IPC-650 2.5.5.5.1 モジュール   0.0025   0.0025
たっく(-55~150℃) IPC-650 2.5.5.6 ppm/℃ -370 ppm/℃ -370
吸湿性 IPC-650 2.6.2.1 % 0.08 % 0.08
はく離強度(1オンスのRT銅) IPC-650 2.4.8 (はんだ) ポンド/インチ 10 N/mm 1.7
体積抵抗率 IPC-650 2.5.17.1 モーム/cm 6.0×107 モーム/cm 6.0×107
表面抵抗率 IPC-650 2.5.17.1 モーム 1.0×108 モーム 1.0×108
曲げ強度(医学博士) IPC-650-2.4.4 psi 14,000 N/mm2 96.53
曲げ強度(CD) IPC-650-2.4.4 psi 10,000 N/mm2 68.95
抗張力(医学博士) IPC-650-2.4.19 psi 8,900 N/mm2 62.57
抗張力(CD) IPC-650-2.4.19 psi 5,300 N/mm2 37.26
寸法安定性 IPC-650 2.4.39(エッチ後) % (25 mil-MD) -0.0032 % (25 mil-CD) -0.0239
寸法安定性 IPC-650 2.4.39(焼成後) % (25 mil-MD) -0.0215 % (25 mil-CD) -0.0529
寸法安定性 IPC-650 2.4.39(ストレス後) % (25 mil-MD) -0.0301 % (25 mil-CD) -0.0653
寸法安定性 IPC-650 2.4.39(エッチ後) % (60 mil-MD) -0.0027 % (60 mil-CD) -0.0142
寸法安定性 IPC-650 2.4.39(焼成後) % (60 mil-MD) -0.1500 % (60 mil-CD) -0.0326
寸法安定性 IPC-650 2.4.39(ストレス後) % (60 mil-MD) -0.0167 % (60 mil-CD) -0.0377
密度(比重) IPC-650-2.3.5 グラム/センチメートル3 2.77 グラム/センチメートル3 2.77
比熱 IPC-650-2.4.50 J/g℃ 0.9 J/g℃ 0.9
熱伝導率(裸) IPC-650-2.4.50 W/M*K 0.85 W/M*K 0.85
CTE (X -Y 軸)(50~150℃) IPC-650 2.4.41 ppm/°C 16-20 ppm/°C 16-20
CTE (Z 軸)(50~150℃) IPC-650 2.4.41 ppm/°C 25 ppm/°C 25
可燃性評価 内部   V-0   V-0
